Дощувальна насадка

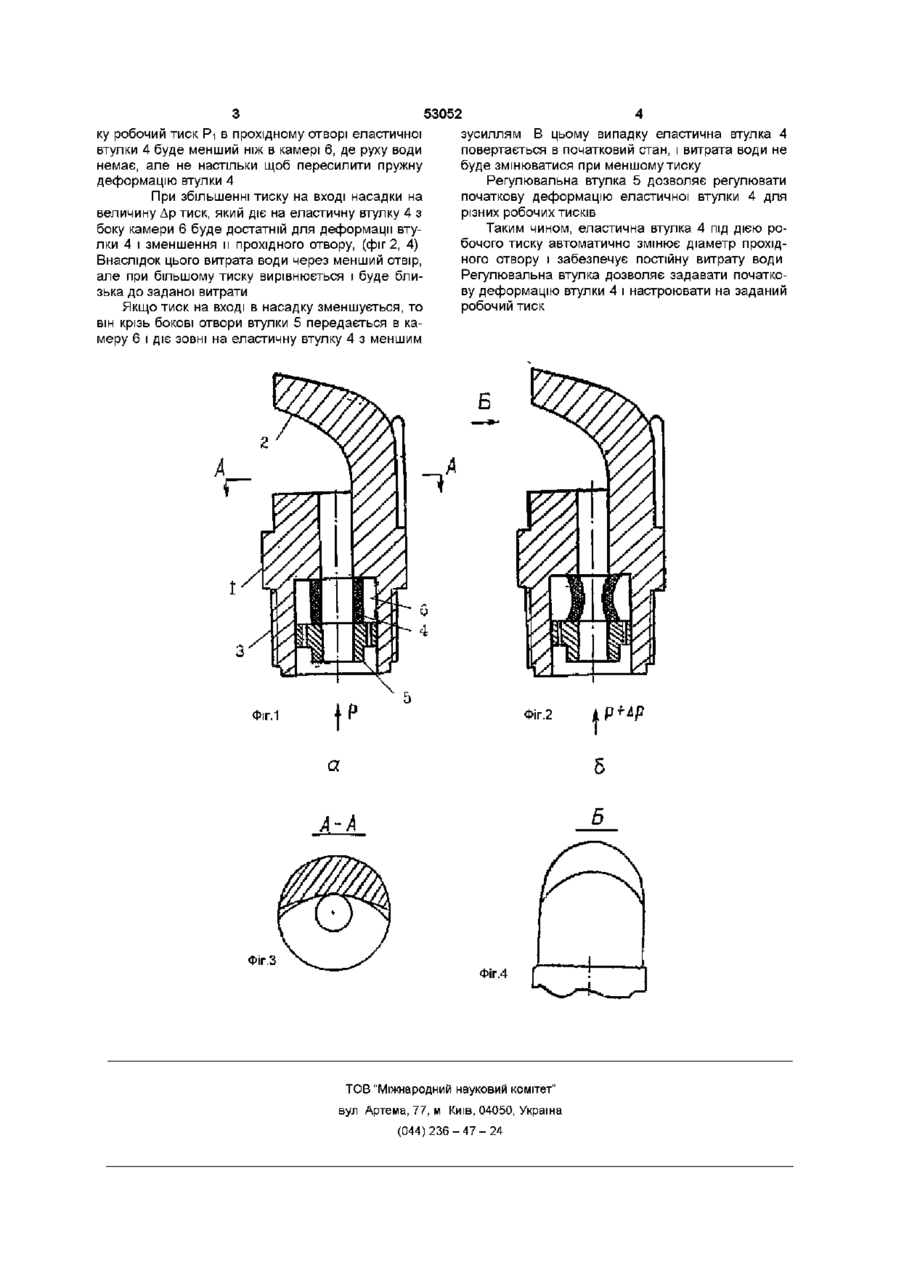

Дощувальна насадка, яка складається з корпуса з прохідним отвором, відбивача, штуцера із зовнішньою і внутрішньою нарізкою, яка відрізняється тим, що в штуцері встановлено еластичну і жорстку регулювальну втулки з центральними отворами, рівними отвору насадки, причому регулювальна втулка виконана з боковими отворами і підтискає еластичну втулку до корпусу, утворюючи кільцеву камеру, ізольовану від прохідного отвору Винахід відноситься до сільського господарства, зокрема до робочих органів дощувальних машин та установок Відома "Дождевальная насадка" ас №1630690, кп A01G25/02, яка включає корпус із отворами і соплом, діафрагму з двома отворами і відбивач із стійкою Недоліком такої насадки є неможливість забезпечити постійну витрату води при ЗМІНІ тиску води перед насадкою Найближчим аналогом по технічній суті та досягненню ефекту є авторське свідоцтво №1033075, кл МКВ A01G25/02 "Дождевальная насадка" Ця насадка включає корпус, направляючий елемент, плоску гумову діафрагму з центральним отвором, кільцеву вставку з внутрішньою конусною поверхнею, яка встановлена між корпусом і гумовою діафрагмою Недоліком аналогу є невисока точність підтримання заданої витрати води і недостатня надійність роботи при змінах тиску і гідравлічного режиму протікання води крізь отвір гумової діафрагми Це пояснюється тим, що гумова діафрагма не зафіксована відносно корпусу насадки і при турбулентному потоці води діафрагма вібрує, внаслідок чого витрата води змінюється Крім цього, при підвищенні тиску води центральний отвір діафрагми буде збільшуватися, внаслідок чого витрата води теж збільшиться через насадку дному штуцері насадки вставлена еластична і жорстка втулки з прохідними отворами Жорстка втулка має зовнішню різьбу, центральний прохідний і бокові отвори Жорстка втулка регулює величину притиснення і початкову деформацію еластичної втулки При цьому, при мінімальному робочому тиску еластична втулка знаходиться у вільному стані, а діаметр и прохідного отвору дорівнює діаметру прохідного отвору насадки і жорсткої втулки Викладена суть винаходу пояснюється рисунками на яких показано На фіг1, 3 - дощувальна насадка при мінімальному значенні робочого тиску, /а/ На фіг 2, 4 - дощувальна насадка при підвищеному тиску, /б/ Дощувальна насадка фіг 1 складається з корпуса 1 з прохідним отвором, верхня частина корпуса має відбивач струменя 2, а нижня штуцер 3 із зовнішньою і внутрішньою різьбами В штуцері З встановлені еластична втулка 4 і жорстка регулювальна втулка 5 з центральним і боковими отворами Втулка 5 має різьбу і хвостовик з гранями під ключ, завдяки чому еластична втулка 4 може притискатися до корпуса 1 насадки і деформуватися Регулювальна втулка 5, еластична втулка 4 і корпус 1 насадки утворюють кільцеву камеру 6, куди робочий тиск із вхідного штуцера 3 передається крізь бокові отвори втулки 5 В основу винаходу поставлена задача створення дощувальної насадки, яка забезпечує задану витрату води незалежно від зміни тиску перед нею (на вході насадки) Поставлена задача досягається тим, що у вхі Робота дощувальної насадки полягає в наступному При мінімальному робочому тиску регулювальну втулку 5 виставляють в положення, коли еластична втулка знаходиться у вільному стані без попередньої деформації (фиг 1, 3) В цьому випад ю о СО ю 53052 ку робочий тиск Рі в прохідному отворі еластичної втулки 4 буде менший ніж в камері 6, де руху води немає, але не настільки щоб пересилити пружну деформацію втулки 4 При збільшенні тиску на вході насадки на величину Др тиск, який діє на еластичну втулку 4 з боку камери 6 буде достатній для деформації втулки 4 і зменшення и прохідного отвору, (фіг 2, 4) Внаслідок цього витрата води через менший отвір, але при більшому тиску вирівнюється і буде близька до заданої витрати Якщо тиск на вході в насадку зменшується, то він крізь бокові отвори втулки 5 передається в камеру 6 і діє зовні на еластичну втулку 4 з меншим зусиллям В цьому випадку еластична втулка 4 повертається в початковий стан, і витрата води не буде змінюватися при меншому тиску Регулювальна втулка 5 дозволяє регулювати початкову деформацію еластичної втулки 4 для різних робочих тисків Таким чином, еластична втулка 4 під дією робочого тиску автоматично змінює діаметр прохідного отвору і забезпечує постійну витрату води Регулювальна втулка дозволяє задавати початкову деформацію втулки 4 і настроювати на заданий робочий тиск Фіг.2 Фіг.1 а А-А Фіг.З Фіг.4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
