Підйомно-поворотний кран на лінії обробки виробів

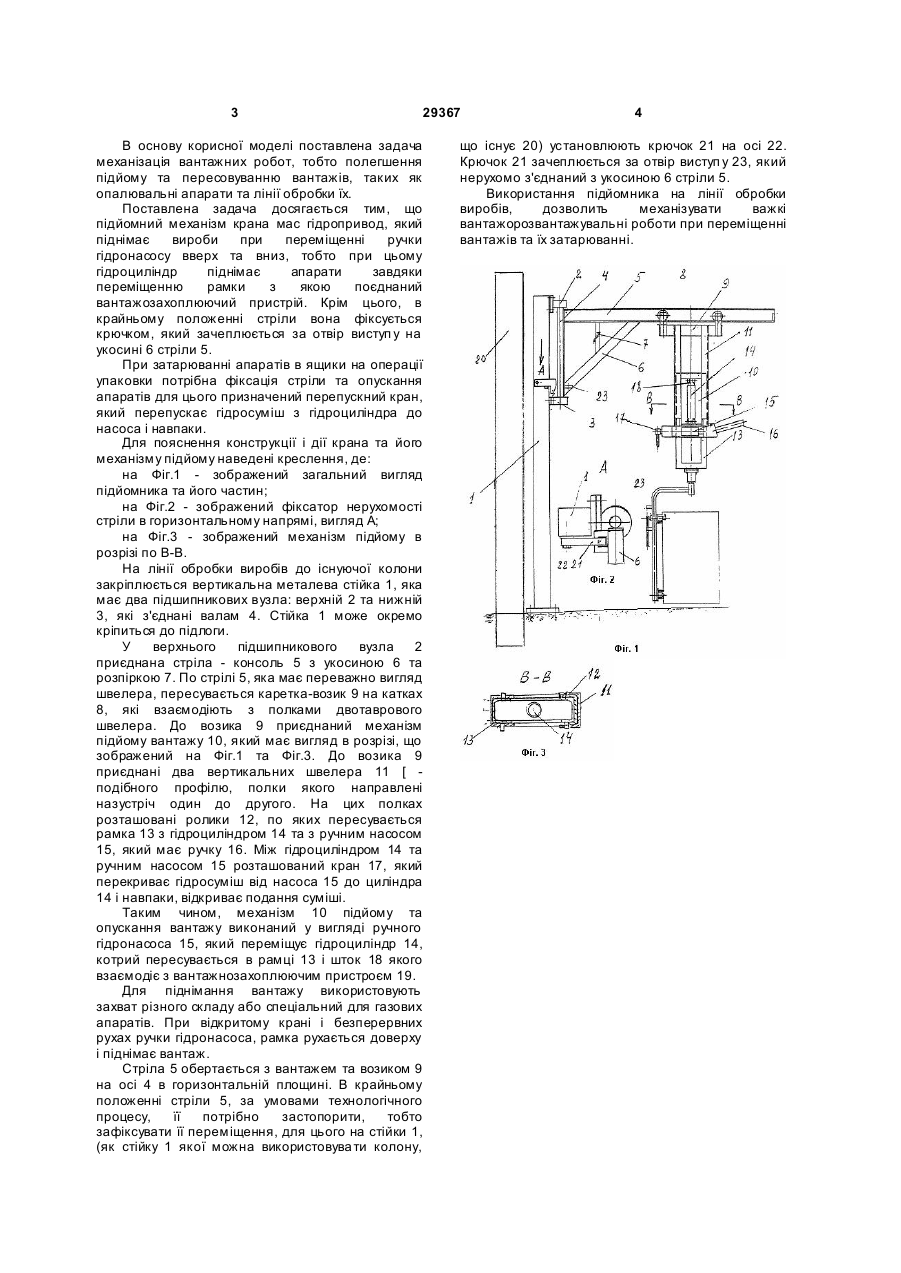

Підйомно-поворотний кран на лінії обробки виробів, що складається з консольної поворотної стріли, по якій пересувається візок, до якого 3 29367 В основу корисної моделі поставлена задача механізація вантажних робот, тобто полегшення підйому та пересовуванню вантажів, таких як опалювальні апарати та лінії обробки їх. Поставлена задача досягається тим, що підйомний механізм крана мас гідропривод, який піднімає вироби при переміщенні ручки гідронасосу вверх та вниз, тобто при цьому гідроциліндр піднімає апарати завдяки переміщенню рамки з якою поєднаний вантажозахоплюючий пристрій. Крім цього, в крайньому положенні стріли вона фіксується крючком, який зачеплюється за отвір виступ у на укосині 6 стріли 5. При затарюванні апаратів в ящики на операції упаковки потрібна фіксація стріли та опускання апаратів для цього призначений перепускний кран, який перепускає гідросуміш з гідроциліндра до насоса і навпаки. Для пояснення конструкції і дії крана та його механізму підйому наведені креслення, де: на Фіг.1 - зображений загальний вигляд підйомника та його частин; на Фіг.2 - зображений фіксатор нерухомості стріли в горизонтальному напрямі, вигляд А; на Фіг.3 - зображений механізм підйому в розрізі по В-В. На лінії обробки виробів до існуючої колони закріплюється вертикальна металева стійка 1, яка має два підшипникових вузла: верхній 2 та нижній 3, які з'єднані валам 4. Стійка 1 може окремо кріпиться до підлоги. У верхнього підшипникового вузла 2 приєднана стріла - консоль 5 з укосиною 6 та розпіркою 7. По стрілі 5, яка має переважно вигляд швелера, пересувається каретка-возик 9 на катках 8, які взаємодіють з полками двотаврового швелера. До возика 9 приєднаний механізм підйому вантажу 10, який має вигляд в розрізі, що зображений на Фіг.1 та Фіг.3. До возика 9 приєднані два вертикальних швелера 11 [ подібного профілю, полки якого направлені назустріч один до другого. На цих полках розташовані ролики 12, по яких пересувається рамка 13 з гідроциліндром 14 та з ручним насосом 15, який має ручку 16. Між гідроциліндром 14 та ручним насосом 15 розташований кран 17, який перекриває гідросуміш від насоса 15 до циліндра 14 і навпаки, відкриває подання суміші. Таким чином, механізм 10 підйому та опускання вантажу виконаний у вигляді ручного гідронасоса 15, який переміщує гідроциліндр 14, котрий пересувається в рамці 13 і шток 18 якого взаємодіє з вантажнозахоплюючим пристроєм 19. Для піднімання вантажу використовують захват різного складу або спеціальний для газових апаратів. При відкритому крані і безперервних рухах ручки гідронасоса, рамка рухається доверху і піднімає вантаж. Стріла 5 обертається з вантажем та возиком 9 на осі 4 в горизонтальній площині. В крайньому положенні стріли 5, за умовами технологічного процесу, її потрібно застопорити, тобто зафіксувати її переміщення, для цього на стійки 1, (як стійку 1 якої можна використовува ти колону, 4 що існує 20) установлюють крючок 21 на осі 22. Крючок 21 зачеплюється за отвір виступ у 23, який нерухомо з'єднаний з укосиною 6 стріли 5. Використання підйомника на лінії обробки виробів, дозволить механізувати важкі вантажорозвантажувальні роботи при переміщенні вантажів та їх затарюванні.
