Пристрій для демонстрації фокусів

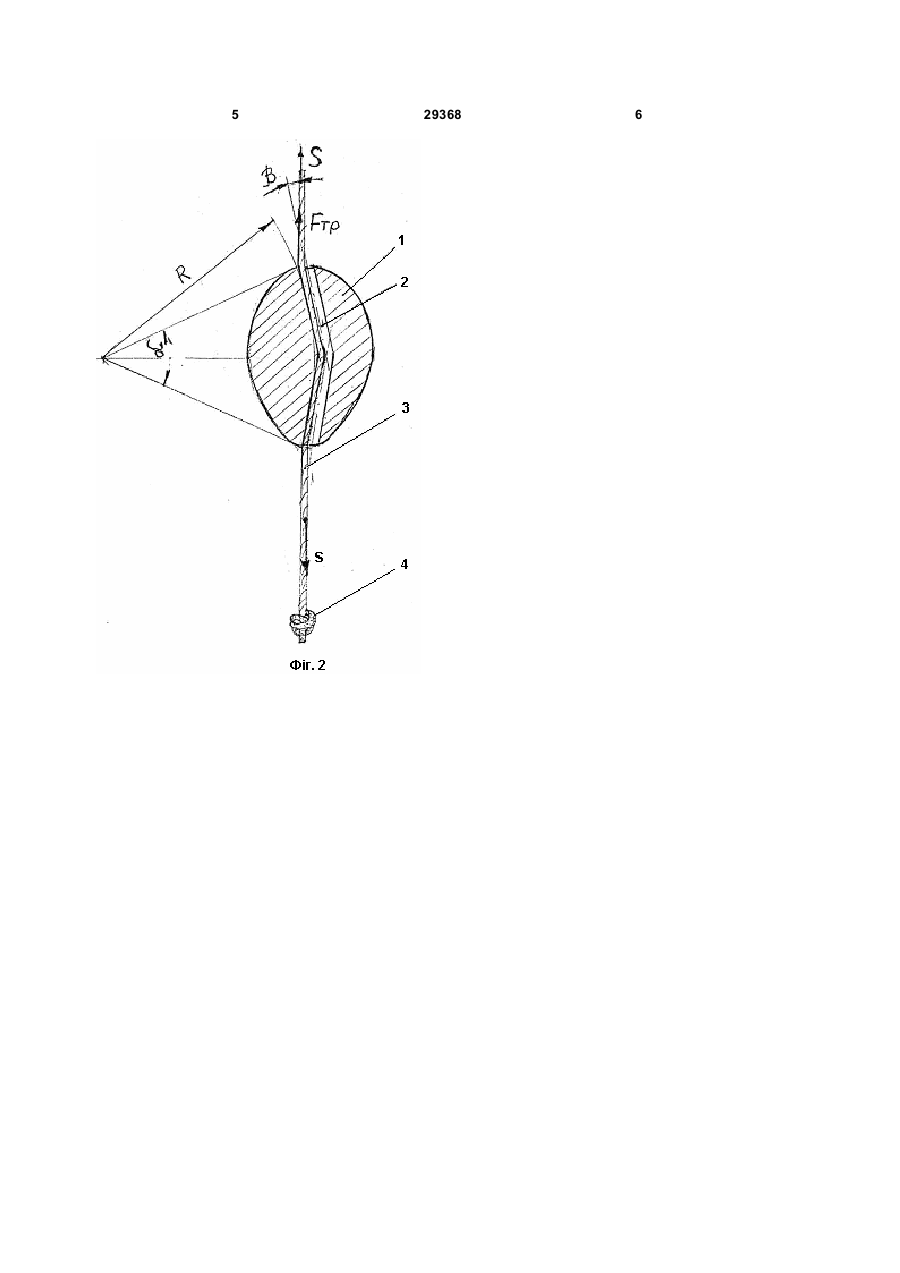

1. Пристрій для демонстрації фокусів, який складається з геометричного тіла, в якому по осі з протилежних точок виконують назустріч один одному отвори, що йдуть під кутом, з протягнутим через отвори гнучким елементом, який відрізняється тим, що геометричне тіло виконано у вигляді яйця. сила тертя F = k ´ S ´ e fa - 1 , де k - коефіцієнт, який залежить від величини кута b , S - сила натягу гнучкого елемента, е=2,718, f - коефіцієнт тертя між тілом і гнучким елементом, a - кут охоплення гнучким елементом тіла. 3. Пристрій за п. 1, який відрізняється тим, що на поверхні яйця зображено курчатко так, що воно своїми лапками стоїть на лінії, яка з'єднує отвори, немовби на гнучкому елементі. 4. Пристрій за п. 1, який відрізняється тим, що зупинка тіла або рух його зміною натягу гнучкого елемента супроводжується звуковими командами. Корисна модель відноситься до пристроїв для демонстрації фокусів і може бути використаний як іграшка. Відомий пристрій для демонстрації фокусів, який містить набір предметів з наскрізними отворами для пропускання в них порожнистого з'єднувального елемента, через порожнину якого протягнуто гнучку тягу з обмежувальною пластинкою на одному кінці, при цьому по твірній порожнистого елемента виконана прорізь для виведення через неї гнучкої тяги, на яку нанизують кульки. Потім вільний кінець гнучкої тяги вводиться в прорізь і притискається пальцем фокусника, який на виду у глядачів видаляє порожнистий елемент і при цьому кульки не розпадаються, тому що притиснуті обмежувальною пластинкою і вільним кінцем гнучкої тяги, яка непомітна глядачам. [ А. с. №1169685 А А 63 J 21/00, Бюл. №28, 1985] Недоліками цього пристрою є складна конструкція його елементів і певні труднощі при демонстрації фокуса. Найбільш близьким до того, що заявляється є слухняна куля, яка складається з дерев'яної кульки, в якій з діаметрально протилежних точок просвердлюють назустріч один одному отвори, що йдуть під кутом. Через отвори в кулі протягнуто шпагат. Така куля ковзає по шпагату, але достатньо натягнути шпагат, як куля зупиняється. Коли шпагат не натягувати, то куля під власною вагою зсувається вниз, при натягуванні шпагату куля зупиняється.[Бедарєв Г. К. Ілюзіоніст на клубній сцені. - К.: Мистецтво, 1978] Недоліком конструкції цього пристрою є обмеженість його функціонального використання, що зменшує зацікавленість ним. В основу корисної моделі поставлено задачу вдосконалити пристрій з метою розширення функціональних можливостей для підвищення ігрового захоплення і цікавості розуміння дивної поведінки елементів пристрою. Поставлена задача вирішується тим, що пристрій виконано у вигляді яйця, в якому з діаметрально протилежних точок виконано отвори, що йдуть під кутом, через які протягнуто шнурок, а на поверхні яйця зображено курятко так, що воно своїми лапками стоїть на лінії, яка з'єднує отвори, немовби на гнучкому елементі. Суть корисної моделі пояснюється кресленням. На Фіг.1 зображено загальний вигляд пристрою, на Фіг.2 розріз по осі пристрою. Пристрій для демонстрації фокусів складається з корпуса 1 яйцеподібної форми з отворами 2 виконаними під кутом з діаметрально протилежних точок назустріч один одному. Через отвори в корпусі протягнуто шнурок 3. На кінцях шнурка виконано вузли 4 для запобігання UA (11) 29368 (13) U ) (19) ( 3 випадання шнурка з корпусу і для зручності в роботі. Пристрій працює таким чином. Для демонстрації фокусів пристрій тримаємо обома руками за вузли 4 шнурка 3 вертикально, причому корпус 1 в верхньому положенні. Натягуючи шнурок 3 між руками показуємо, що яйце 1 не опускається по шнурку вниз. Зменшивши натяг показуємо опускання яйця, наприклад до середини шнурка, відтак збільшуємо натяг і зупиняємо яйце в будь - якому положенні. Також, можна синхронізувати натяг шнурка і рух яйця подачею звукових команд. Корпус 1 вибрано яйцеподібної форми, тому що яйце є зародком життя і з нього при певних умовах і через певний час народжується курятко 5, яке зображено на лінії 6, яка з'єднує отвори, створюючи ілюзію ніби воно своїми лапками притримує або відпускає шнурок. Кут нахилу отворів b = 3K12 ° вибрано на основі досліджень. Знайдено залежність між силою тертя і силою натягу шнурка. Для цього замінюємо поверхню контакту копуса 1 з шнурком 3 криволінійною, вписуючи в ню дугу радіусом R. Тоді силу тертя визначаємо згідно формули Ейлера [Милосердии Ю. В. и др. Расчет и конструирование механизмов приборов и машин. М.: Машиностроение, 1985. - 407с] с.183: ( ) F = k ´ S ´ e fa - 1 , де k - коефіцієнт, який залежить від величини кута b , S - сила натягу гнучкого елементу, е=2,718, f - коефіцієнт тертя між тілом і гнучким елементом, a - кут охоплення гнучким елементом тіла. Коефіцієнт тертя дорівнює тангенсу кута нахилу, при якому починає рухатись корпус по шнурку. Для корпуса з дерева яйцеподібної форми з осями 60мм і 42мм з отворами діаметром 6мм, розміщеними під кутом 10°, вагою 0,03кг, з протягнутим через отвори шовковим шнуром діаметром 3мм коефіцієнт тертя дорівнює f =0,157. Дослідженнями встановлено мінімальну силу натягу шнурка при якому сила тертя перевищує вагу корпуса F=0,3кг. Розрахунками підтверджено результати досліджень, що підтверджує правильність запропонованих формул. Приклад грального використання пристрою: В сім'ї можна проводити з дитиною таку гру. Дорослий бере в руки дану іграшку таким чином, що дві руки тримають шнурок вертикально з яйцем в верхньому положенні з таким натягом, що яйце не опускається вниз. Відтак він говорить: „ Були собі дід та баба і була у них курочка ряба. Знесла курочка яйце не просте, а чарівне, тому, що в ньому сидить пухнасте курятко, яке знає все, що діється на білому світі. Воно знає, чи дитина була сьогодні чемною. Якщо яйце не опускається зверху - вниз, то дитина не була чемною". Відтак дорослий просить дитину пригадати всі її проступки. При обговоренні дитячих проступків дорослий заспокоює дитину і показує, що яйце вже опускається вниз. Корисна модель підвищує ігрове захоплення і спонукує дітей і оточуючих зрозуміти причину дивної поведінки елементів пристрою. 29368 4 5 29368 6
