Пристрій для змащення універсального шпинделя прокатного стана
Номер патенту: 29404
Опубліковано: 10.01.2008
Автори: Чекулаєва Світлана Володимирівна, Сидоров В'ячеслав Павлович, Красовський Олександр Сергійович
Формула / Реферат
Пристрій для змащення універсального шпинделя прокатного стана, що містить ущільнювальну колодку, яка має порожнину для мастила, шпиндель з мастилоприймальними каналами, який відрізняється тим, що пристрій розташовано у корпусі підшипника зрівноваження шпинделя і ущільнювальна колодка виконана у вигляді втулки з плунжером усередині, яка під час відсутності мастила у мастильній магістралі притискається до поверхні шпинделя зусиллям пружин, а при подачі мастила з мастильної магістралі під дією тиску мастила плунжер опускається вниз, при цьому утворюється порожнина між плунжером та поверхнею шпинделя, яка заповнюється мастилом, яке під тиском дозованими порціями закачується у мастильні канали шпинделя, які в процесі обертання шпинделя послідовно сполучаються з ущільнювальною колодкою.
Текст

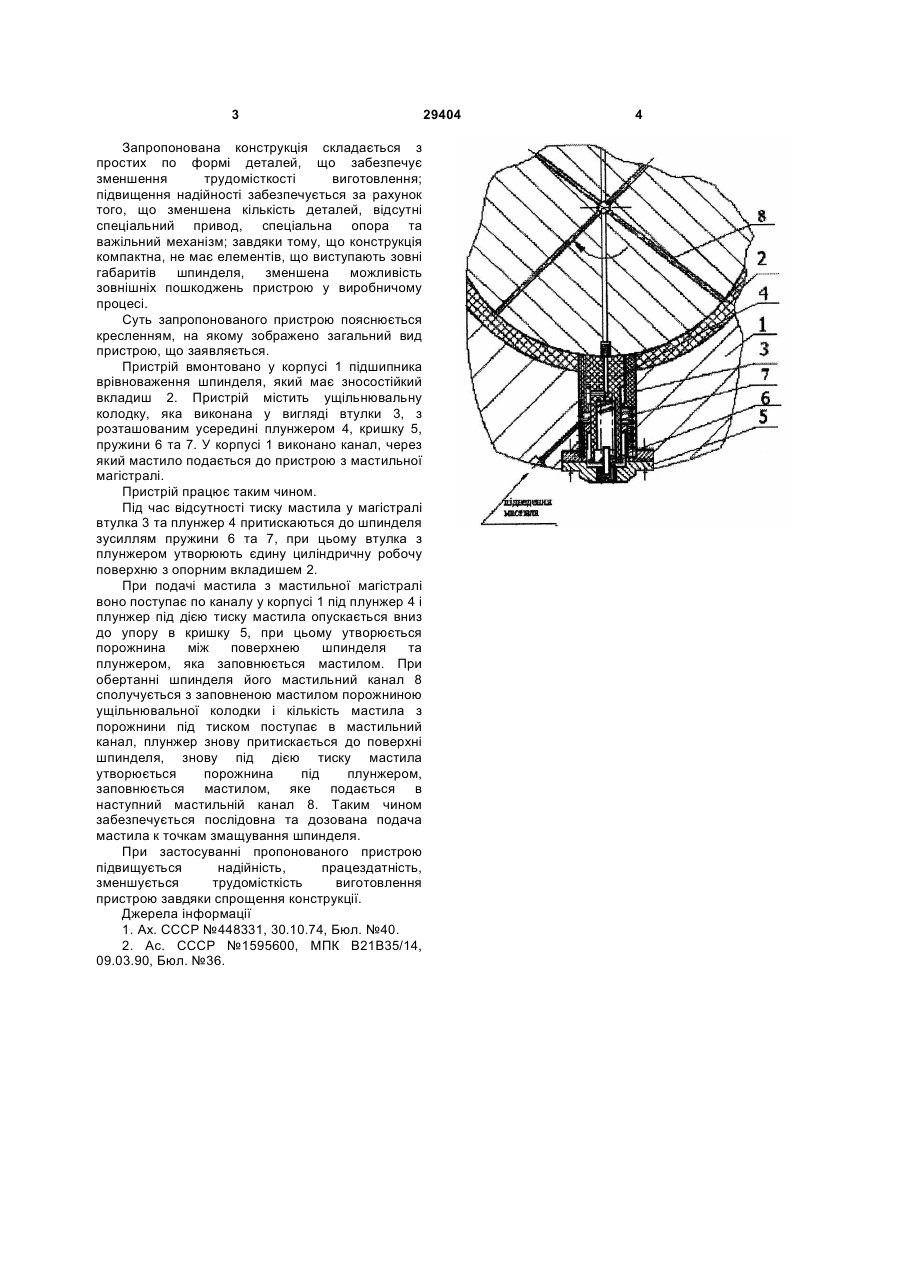

Пристрій для змащення універсального шпинделя прокатного стана, що містить ущільнювальну колодку, яка має порожнину для мастила, шпиндель з мастилоприймальними каналами, який відрізняється тим, що пристрій 3 Запропонована конструкція складається з простих по формі деталей, що забезпечує зменшення трудомісткості виготовлення; підвищення надійності забезпечується за рахунок того, що зменшена кількість деталей, відсутні спеціальний привод, спеціальна опора та важільний механізм; завдяки тому, що конструкція компактна, не має елементів, що виступають зовні габаритів шпинделя, зменшена можливість зовнішніх пошкоджень пристрою у виробничому процесі. Суть запропонованого пристрою пояснюється кресленням, на якому зображено загальний вид пристрою, що заявляється. Пристрій вмонтовано у корпусі 1 підшипника врівноваження шпинделя, який має зносостійкий вкладиш 2. Пристрій містить ущільнювальну колодку, яка виконана у вигляді втулки 3, з розташованим усередині плунжером 4, кришку 5, пружини 6 та 7. У корпусі 1 виконано канал, через який мастило подається до пристрою з мастильної магістралі. Пристрій працює таким чином. Під час відсутності тиску мастила у магістралі втулка 3 та плунжер 4 притискаються до шпинделя зусиллям пружини 6 та 7, при цьому втулка з плунжером утворюють єдину циліндричну робочу поверхню з опорним вкладишем 2. При подачі мастила з мастильної магістралі воно поступає по каналу у корпусі 1 під плунжер 4 і плунжер під дією тиску мастила опускається вниз до упору в кришку 5, при цьому утворюється порожнина між поверхнею шпинделя та плунжером, яка заповнюється мастилом. При обертанні шпинделя його мастильний канал 8 сполучується з заповненою мастилом порожниною ущільнювальної колодки і кількість мастила з порожнини під тиском поступає в мастильний канал, плунжер знову притискається до поверхні шпинделя, знову під дією тиску мастила утворюється порожнина під плунжером, заповнюється мастилом, яке подається в наступний мастильній канал 8. Таким чином забезпечується послідовна та дозована подача мастила к точкам змащування шпинделя. При застосуванні пропонованого пристрою підвищується надійність, працездатність, зменшується трудомісткість виготовлення пристрою завдяки спрощення конструкції. Джерела інформації 1. Ах. СССР №448331, 30.10.74, Бюл. №40. 2. Ас. СССР №1595600, МПК В21В35/14, 09.03.90, Бюл. №36. 29404 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for lubrication of universal spindle of rolling mill
Автори англійськоюChekulaieva Svitlana Volodymyrivna, Sydorov Viacheslav Pavlovych, Krasovskyi Oleksandr Serhiiovych
Назва патенту російськоюУстройство для смазки универсального шпинделя прокатного стана
Автори російськоюЧекулаева Светлана Владимировна, Сидоров Вячеслав Павлович, Красовский Александр Сергеевич
МПК / Мітки
МПК: B21B 35/00
Мітки: пристрій, прокатного, змащення, універсального, стана, шпинделя
