Формула / Реферат

1. Пристрій для змащення розпиленням, що містить розпилювач, з'єднаний повітряною і масляною магістралями з засобом для дозування мастила і повітря, що являє собою корпус із підпружиненим плунжером, який відрізняється тим, що плунжер виконаний у вигляді двох поршнів, з'єднаних між собою штоком, причому верхній поршень, що утворює з корпусом масляну порожнину, виконаний з кільцевою канавкою на поверхні, сполученою з масляною порожниною осьовим і радіальним каналами.

2. Пристрій для змащення розпиленням за п. 1, який відрізняється тим, що при закритому положенні плунжера кільцева канавка верхнього поршня сполучається з масляною магістраллю.

3. Пристрій для змащення розпиленням за пп. 1 і 2, який відрізняється тим, що в корпусі встановлено регулюючий гвинт, що взаємодіє з верхнім поршнем плунжера.

Текст

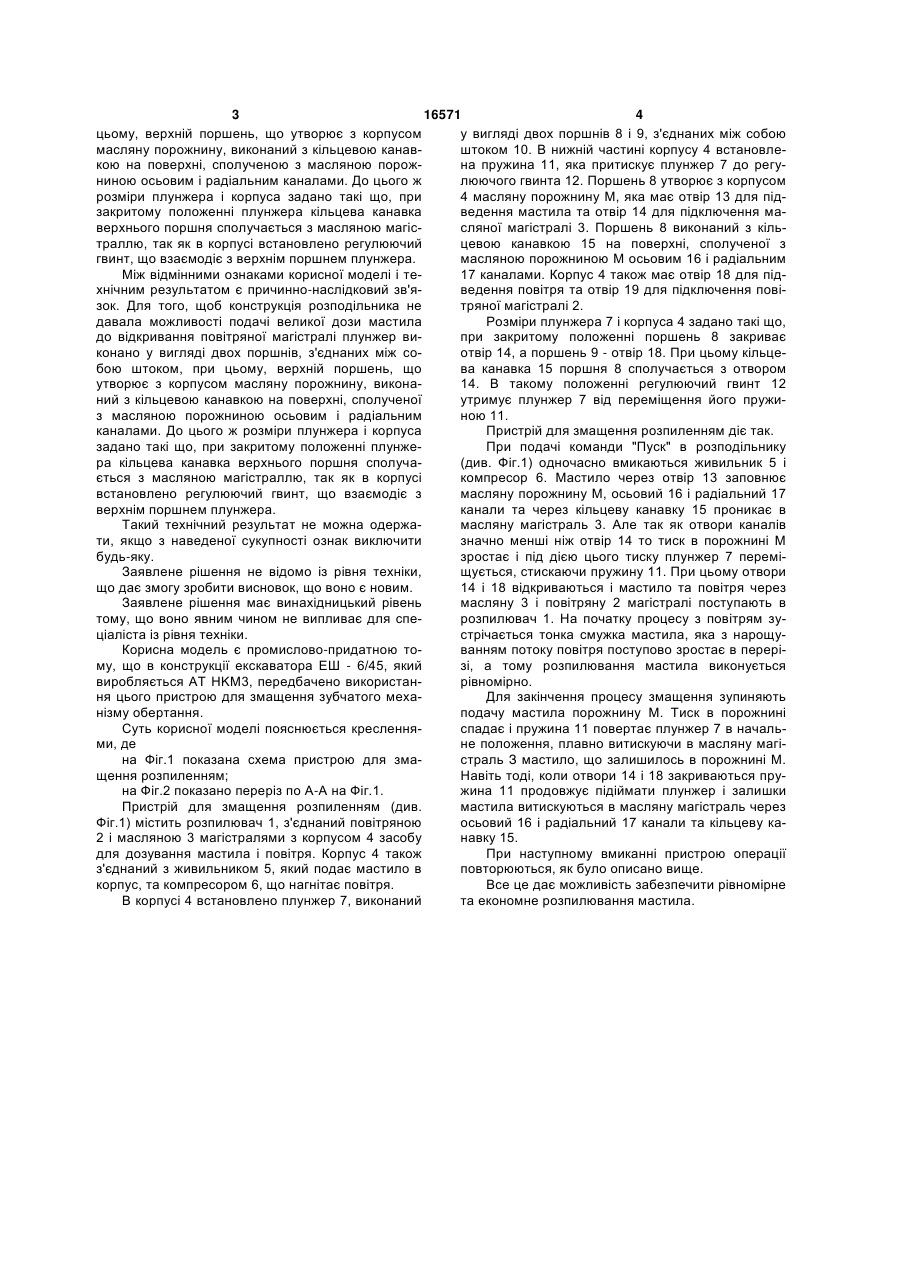

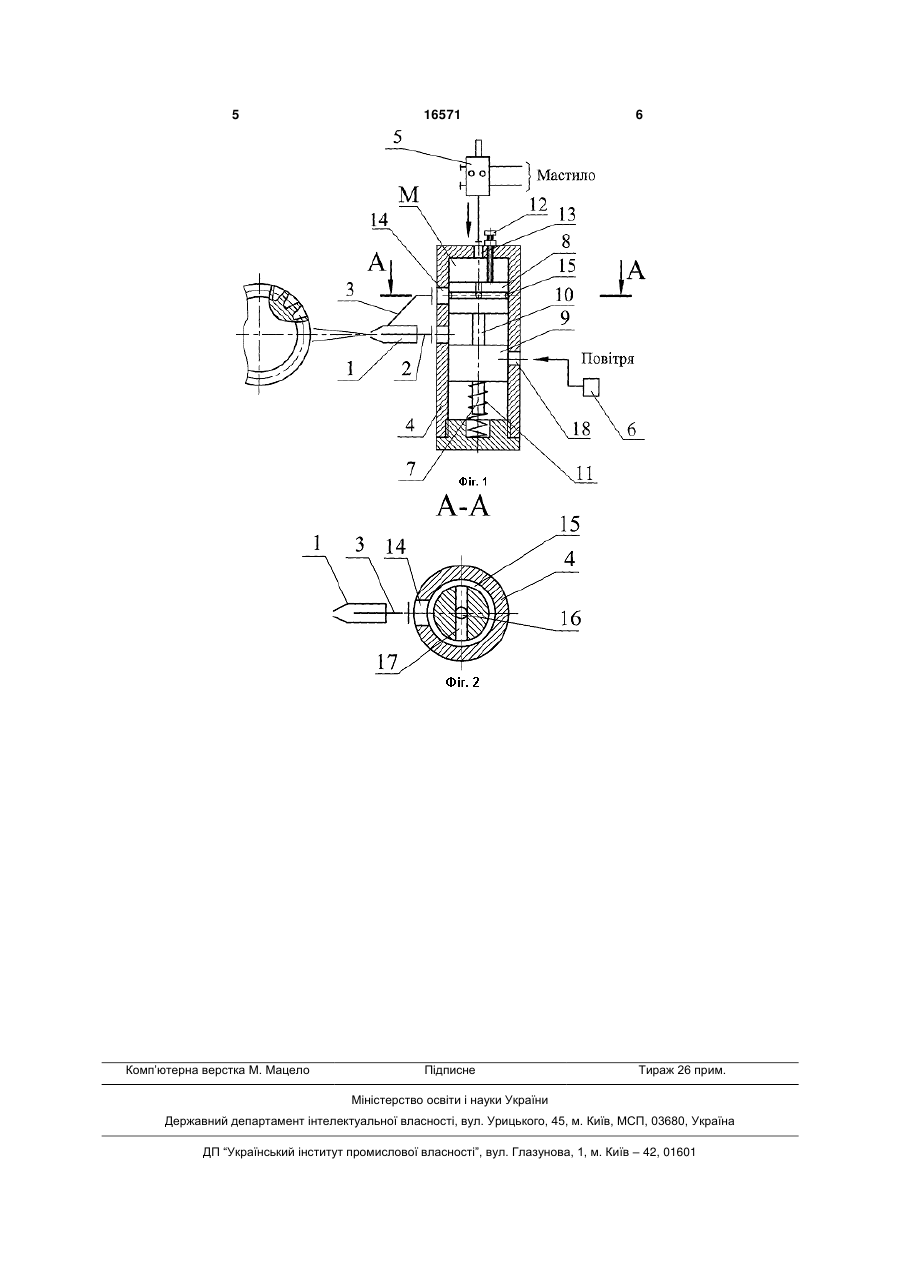

1. Пристрій для змащення розпиленням, що містить розпилювач, з'єднаний повітряною і масляною магістралями з засобом для дозування мастила і повітря, що являє собою корпус із підпружиненим плунжером, який відрізняється тим, що 3 16571 4 цьому, верхній поршень, що утворює з корпусом у вигляді двох поршнів 8 і 9, з'єднаних між собою масляну порожнину, виконаний з кільцевою канавштоком 10. В нижній частині корпусу 4 встановлекою на поверхні, сполученою з масляною порожна пружина 11, яка притискує плунжер 7 до регуниною осьовим і радіальним каналами. До цього ж люючого гвинта 12. Поршень 8 утворює з корпусом розміри плунжера і корпуса задано такі що, при 4 масляну порожнину М, яка має отвір 13 для підзакритому положенні плунжера кільцева канавка ведення мастила та отвір 14 для підключення маверхнього поршня сполучається з масляною магіссляної магістралі 3. Поршень 8 виконаний з кільтраллю, так як в корпусі встановлено регулюючий цевою канавкою 15 на поверхні, сполученої з гвинт, що взаємодіє з верхнім поршнем плунжера. масляною порожниною М осьовим 16 і радіальним Між відмінними ознаками корисної моделі і те17 каналами. Корпус 4 також має отвір 18 для підхнічним результатом є причинно-наслідковий зв'яведення повітря та отвір 19 для підключення повізок. Для того, щоб конструкція розподільника не тряної магістралі 2. давала можливості подачі великої дози мастила Розміри плунжера 7 і корпуса 4 задано такі що, до відкривання повітряної магістралі плунжер випри закритому положенні поршень 8 закриває конано у вигляді двох поршнів, з'єднаних між соотвір 14, а поршень 9 - отвір 18. При цьому кільцебою штоком, при цьому, верхній поршень, що ва канавка 15 поршня 8 сполучається з отвором утворює з корпусом масляну порожнину, викона14. В такому положенні регулюючий гвинт 12 ний з кільцевою канавкою на поверхні, сполученої утримує плунжер 7 від переміщення його пружиз масляною порожниною осьовим і радіальним ною 11. каналами. До цього ж розміри плунжера і корпуса Пристрій для змащення розпиленням діє так. задано такі що, при закритому положенні плунжеПри подачі команди "Пуск" в розподільнику ра кільцева канавка верхнього поршня сполуча(див. Фіг.1) одночасно вмикаються живильник 5 і ється з масляною магістраллю, так як в корпусі компресор 6. Мастило через отвір 13 заповнює встановлено регулюючий гвинт, що взаємодіє з масляну порожнину М, осьовий 16 і радіальний 17 верхнім поршнем плунжера. канали та через кільцеву канавку 15 проникає в Такий технічний результат не можна одержамасляну магістраль 3. Але так як отвори каналів ти, якщо з наведеної сукупності ознак виключити значно менші ніж отвір 14 то тиск в порожнині М будь-яку. зростає і під дією цього тиску плунжер 7 переміЗаявлене рішення не відомо із рівня техніки, щується, стискаючи пружину 11. При цьому отвори що дає змогу зробити висновок, що воно є новим. 14 і 18 відкриваються і мастило та повітря через Заявлене рішення має винахідницький рівень масляну 3 і повітряну 2 магістралі поступають в тому, що воно явним чином не випливає для сперозпилювач 1. На початку процесу з повітрям зуціаліста із рівня техніки. стрічається тонка смужка мастила, яка з нарощуКорисна модель є промислово-придатною тованням потоку повітря поступово зростає в переріму, що в конструкції екскаватора ЕШ - 6/45, який зі, а тому розпилювання мастила виконується виробляється AT HKM3, передбачено використанрівномірно. ня цього пристрою для змащення зубчатого мехаДля закінчення процесу змащення зупиняють нізму обертання. подачу мастила порожнину М. Тиск в порожнині Суть корисної моделі пояснюється кресленняспадає і пружина 11 повертає плунжер 7 в начальми, де не положення, плавно витискуючи в масляну магіна Фіг.1 показана схема пристрою для змастраль З мастило, що залишилось в порожнині М. щення розпиленням; Навіть тоді, коли отвори 14 і 18 закриваються пруна Фіг.2 показано переріз по А-А на Фіг.1. жина 11 продовжує підіймати плунжер і залишки Пристрій для змащення розпиленням (див. мастила витискуються в масляну магістраль через Фіг.1) містить розпилювач 1, з'єднаний повітряною осьовий 16 і радіальний 17 канали та кільцеву ка2 і масляною 3 магістралями з корпусом 4 засобу навку 15. для дозування мастила і повітря. Корпус 4 також При наступному вмиканні пристрою операції з'єднаний з живильником 5, який подає мастило в повторюються, як було описано вище. корпус, та компресором 6, що нагнітає повітря. Все це дає можливість забезпечити рівномірне В корпусі 4 встановлено плунжер 7, виконаний та економне розпилювання мастила. 5 Комп’ютерна верстка М. Мацело 16571 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for lubrication by sputtering

Автори англійською

Shamin Oleksii Volodymyrovych, Gusev Serhii Yuriiovych

Назва патенту російською

Устройство для смазки распылением

Автори російською

Шамин Алексей Владимирович, Гусев Сергей Юрьевич

МПК / Мітки

МПК: F16N 7/00

Мітки: змащення, пристрій, розпиленням
