Гумова футерівка барабанного млина

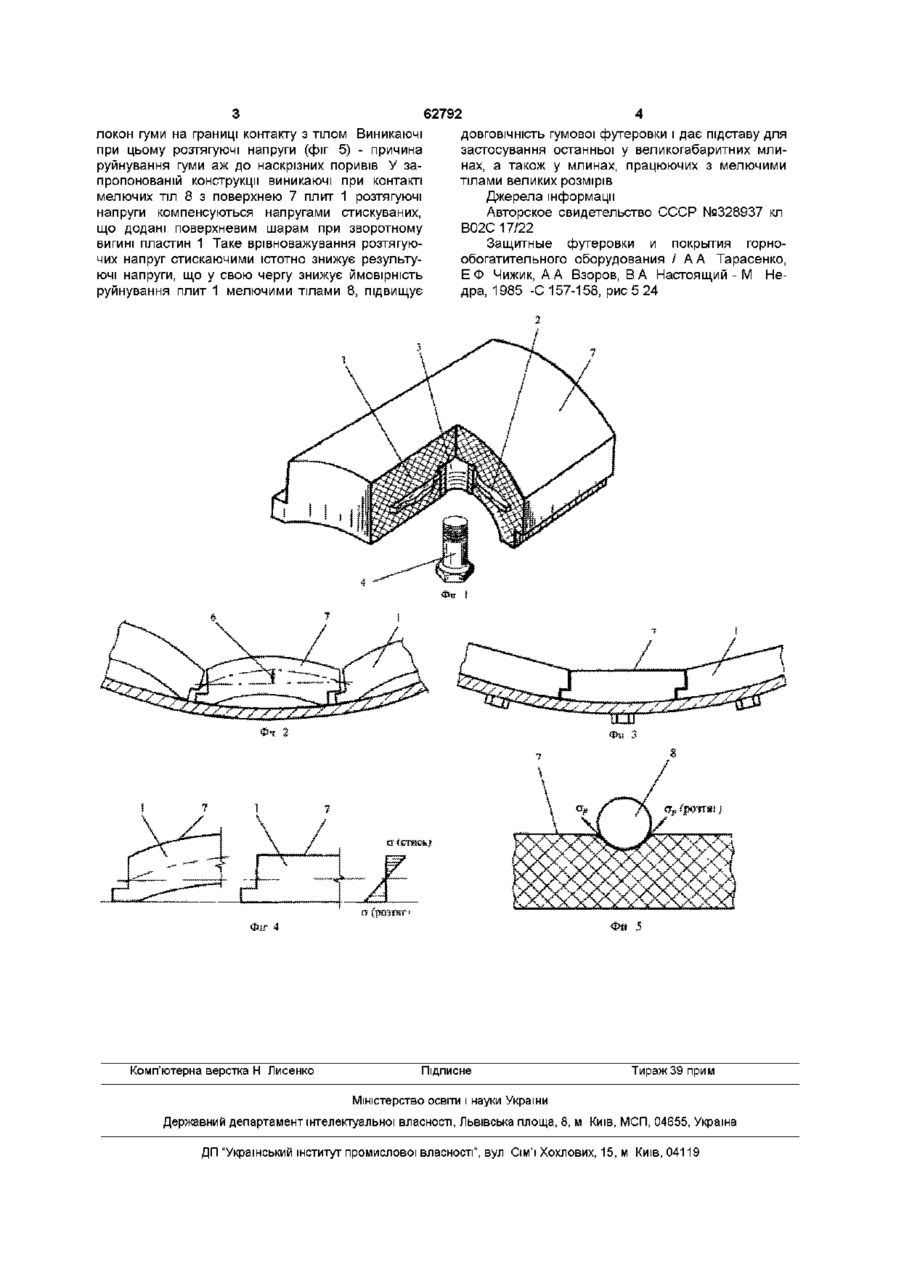

Гумова футерівка барабанного млина, що складається з набору прилягаючих до барабана однотипних гумових плит, у яких розміщені кріпильні металеві елементи, яка відрізняється тим, що кожній гумовій плиті наданий попередній радіальний прогин в напрямкові, протилежному до поверхні, що захищають, і який компенсують при притисненні плит для створення напруги стиску в шарах гуми, що контактують з мелючими тілами Винахід належить до машин для механічної обробки корисних копалин і може використовуватися в барабанних млинах, що застосовуються в гірничо-збагачувальній промисловості, а також у промисловості будівельних матеріалів Відома аналогічна конструкція футеровки, що складається з набору гумових плит, які прилягають до барабана [1] Недоліком аналога є недостатня ДОВГОВІЧНІСТЬ гумових плит під дією ударних навантажень падаючих мелючих тіл За прототип взято конструкцію гумової футеровки по [2], що складається із прилягаючих до барабану гумових плит, у яких розміщені металеві кріпильні елементи Однак і дана конструкція не забезпечує достатньої СТІЙКОСТІ гумових плит під дією ударних навантажень, що обумовлює низьку ДОВГОВІЧНІСТЬ футеровки і неможливість її застосування у великогабаритних млинах, а також у млинах, що працюють з мелючими тілами великих розмірів, наприклад з кулями 100 мм і більше Задача, що вирішується представленим винаходом, полягає в підвищенні ударної СТІЙКОСТІ гумових елементів, збільшенні ДОВГОВІЧНОСТІ гумової футеровки і розширенні області її застосування Поставлена задача вирішується завдяки тому, що кожна гумова плита зазнає попереднього радіального прогину в напрямкові протилежному поверхні, що захищається, який компенсується при притисненні плит, для створення напруги стиску в шарах гуми, що контактують з мелючими тілами Технічний результат застосування запропонованої конструкції, полягає в компенсації розтягую чих напруг, що виникають під час впровадження в поверхню плит мелючих тіл, напругами стиску поверхневих шарів, створених при притисненні попередньо прогнутих плит до поверхні барабана На фіг 1 представлений елемент гумової футеровки, на фіг 2 гумова футеровка до закріплення в барабані, на фіг 3 - гумова футеровка закріплена в барабані, на фіг 4 - розподіл напруг в перетині гумових плит, на фіг 5 - напружений стан поверхневого шару гумових плит при впровадженні мелючих тіл Гумова футеровка барабанного млина складається з набору однотипних гумових плит 1 У кожній плиті розташована металева пластина 2 із кріпильною гайкою 3 За допомогою болта 4 плита 1 притискається до поверхні барабана 5 Плитам 1 надано попереднього радіального прогину 6 в напрямку протилежному до захисної поверхні 5, (фіг 2), що компенсується при притисненні плит 1 пластиною 2 і болтом 4 до поверхні 5 При притисненні плит 1 з попереднім прогином 6 до поверхні 5 в наслідок зворотнього вигину в плитах 1 виникає напружений стан (фіг 4), що характеризується стиском шарів поверхні 7 і розтяганням шарів, що прилягають до захисної поверхні 5 Робоча поверхня 7 плит 1 контактує з мелючими тілами 8 (фіг 5) Гумова футеровка працює таким чином Упровадження мелючих тіл 8 у поверхню 7 плит 1 характеризується різким подовженням во (21)2003054976 (О локон гуми на границі контакту з тілом Виникаючі при цьому розтягуючі напруги (фіг 5) - причина руйнування гуми аж до наскрізних поривів У запропонованій конструкції виникаючі при контакті мелючих тіл 8 з поверхнею 7 плит 1 розтягуючі напруги компенсуються напругами стискуваних, що додані поверхневим шарам при зворотному вигині пластин 1 Таке врівноважування розтягуючих напруг стискаючими істотно знижує результуючі напруги, що у свою чергу знижує ймовірність руйнування плит 1 мелючими тілами 8, підвищує Комп'ютерна верстка Н Лисенко 62792 ДОВГОВІЧНІСТЬ гумової футеровки і дає підставу для застосування останньої у великогабаритних млинах, а також у млинах, працюючих з мелючими тілами великих розмірів Джерела інформації Авторское свидетельство СССР №328937 кл В02С 17/22 Защитные футеровки и покрытия горнообогатительного оборудования / А А Тарасенко, ЕФ Чижик, А А Взоров, В А Настоящий - М Недра, 1985 -С 157-158, рис 5 24 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
