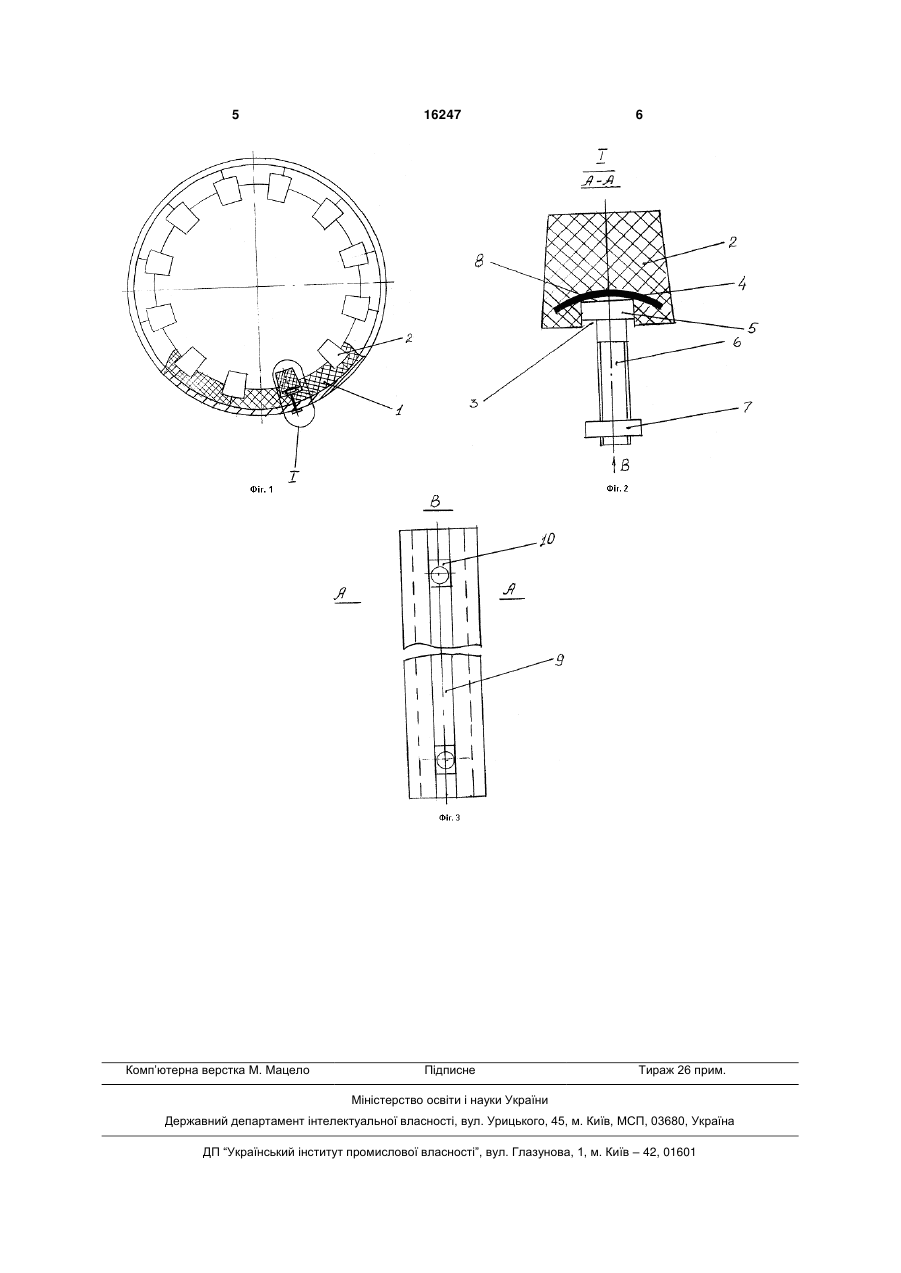

Футерівка барабанного млина

1. Футерівка барабанного млина, що містить плити з пружного матеріалу, зафіксований у пазу плити заставний елемент, складений із пластини, жорстко з'єднаної з кріпильним профілем, у який 3 Задача вирішена тим, що у футерівці барабанного млина, що містить плити з пружного матеріалу, зафіксований у пазу плити заставний елемент, складений із пластини жорстко зв'язаної з кріпильним профілем, у який входять елементи рознімного з'єднання, відповідно до корисної моделі, кріпильний профіль має коробчасту форму і розміщений відкритою стороною убік пластини, при цьому паз виконаний за формою відповідній формі заставного елемента з можливістю розміщення останнього в згаданий паз з натягом. Пластина заставного елемента має Сподібний профіль. Виконання кріпильного профілю коробчастої форми і розміщення пластини з його відкритої сторони, дозволило виключити багатоелементність заставного елемента, підвищити його технологічність виготовлення і жорсткість і, за рахунок цього підвищити надійність і жорсткість кріплення плит із пружного матеріалу до поверхні барабана, що забезпечило підвищення терміну служби футерівки барабанного млина. Виконання пластини заставного елемента з Сподібним профілем, забезпечило збільшення контактної поверхні заставного елемента з поверхнею плити що утворює паз, що також сприяє підвищенню стійкості заставного елемента до пружних динамічних навантажень. Суть корисної моделі пояснюється кресленнями, де на: Фіг.1- приведений вид барабанного млина з футерівкою у поперечному перерізі; Фіг.2- плита з пружного матеріалу з заставним елементом у перетині по А-А; Фіг.3 - плита з пружного матеріалу з заставним елементом (вид В); Футерівка барабанного млина містить плити 1, 2 із пружного матеріалу, зафіксований у пазу 3 плити 2 заставний елемент, складений із пластини 4 жорстко зв'язаної з кріпильним профілем 5, у який входять елементи 6,7 рознімного з'єднання. Кріпильний профіль 5 має коробчасту форму і ро 16247 4 зміщений відкритою стороною 8 убік пластини 4. Паз 3 у плиті 2 виконаний за формою відповідній формі заставного елемента з можливістю розміщення останнього в згаданому пазу 3 з натягом. Як кріпильний профіль 5 використовують швелер, у полиці 9 якого виконані прорізи 10 під елементи 6 рознімного з'єднання, зокрема болтового з'єднання. Пластина 4 заставного елементу має Сподібний профіль. Футерівку барабанного млина здійснюють у такий спосіб. Попередньо підготовляють плити 1,2 із пружного матеріалу, наприклад з гуми, пластини 4 і кріпильні профілі 5 для зборки заставних елементів. Пластини 4 і кріпильні профілі 5 виконані довжиною рівній довжині плит 2. У плитах 2 виконують пази 3 за формою відповідній формі заставного елемента. Для забезпечення посадки заставного елемента в паз 3 з натягом, площа поверхні плити 2, що утворює паз 3 і площа поверхня заставного елемента що контактує з нею, узяті різними по величині. Далі через прорізи 9 у полку 10 кріпильного профілю 5, наприклад швелера, пропускають елементи 6 рознімного з'єднання, зокрема болти. Після чого пластину 4 приварюють до коробчастого профілю 5 з відкритої його сторони 8. На поверхню заставного елемента і поверхню плити 2, що утворює паз 3, наносять шар клею і занурюють його з натягом у згаданий паз 3. При цьому до заставного елемента і дільниць плити що утворює паз 3 прикладають відповідно подовжні і розтяжні зусилля. Після чого на внутрішній поверхні барабана млина уздовж його подовжньої осі розміщують плити 1, які прикріплюють до барабана за допомогою плит 2. Для чого плити 2, встановлюють уздовж осі барабана в зоні стику плит 1 і фіксують їх за допомогою елементів рознімного з'єднання. При цьому болти заставних елементів пропускають через зазор між плитами 1 і отвори в барабані млина, які кріплять елементом 7 рознімного з'єднання, зокрема гайкою з зовнішньої сторони барабана. 5 Комп’ютерна верстка М. Мацело 16247 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
