Короткозамкнений ротор асинхронного двигуна
Номер патенту: 51653
Опубліковано: 26.07.2010
Автори: Машарова Олександра Анатоліївна, Невзлін Борис Ісакович, Овакімян Аргішти Сіракович, Загірняк Михайло Васильович, Єрєтін Іван Сергійович
Формула / Реферат
1. Короткозамкнений ротор асинхронного двигуна, що містить магнітопровід та короткозамкнену обмотку, частиною обмотки є короткозамикаючі кільця, який відрізняється тим, що короткозамикаючі кільця частково охоплені незамкненими листами з електротехнічної сталі, які під кільцем примикають до магнітопроводу впритул, а між магнітопроводом ротора та листами електротехнічної сталі є відстань, потрібна для пропуску пускового струму.
2. Короткозамкнений ротор асинхронного двигуна за п. 1, який відрізняється тим, що у листах електротехнічної сталі виконані отвори для пропуску матеріалу для створення вентиляційних лопаток.
Текст

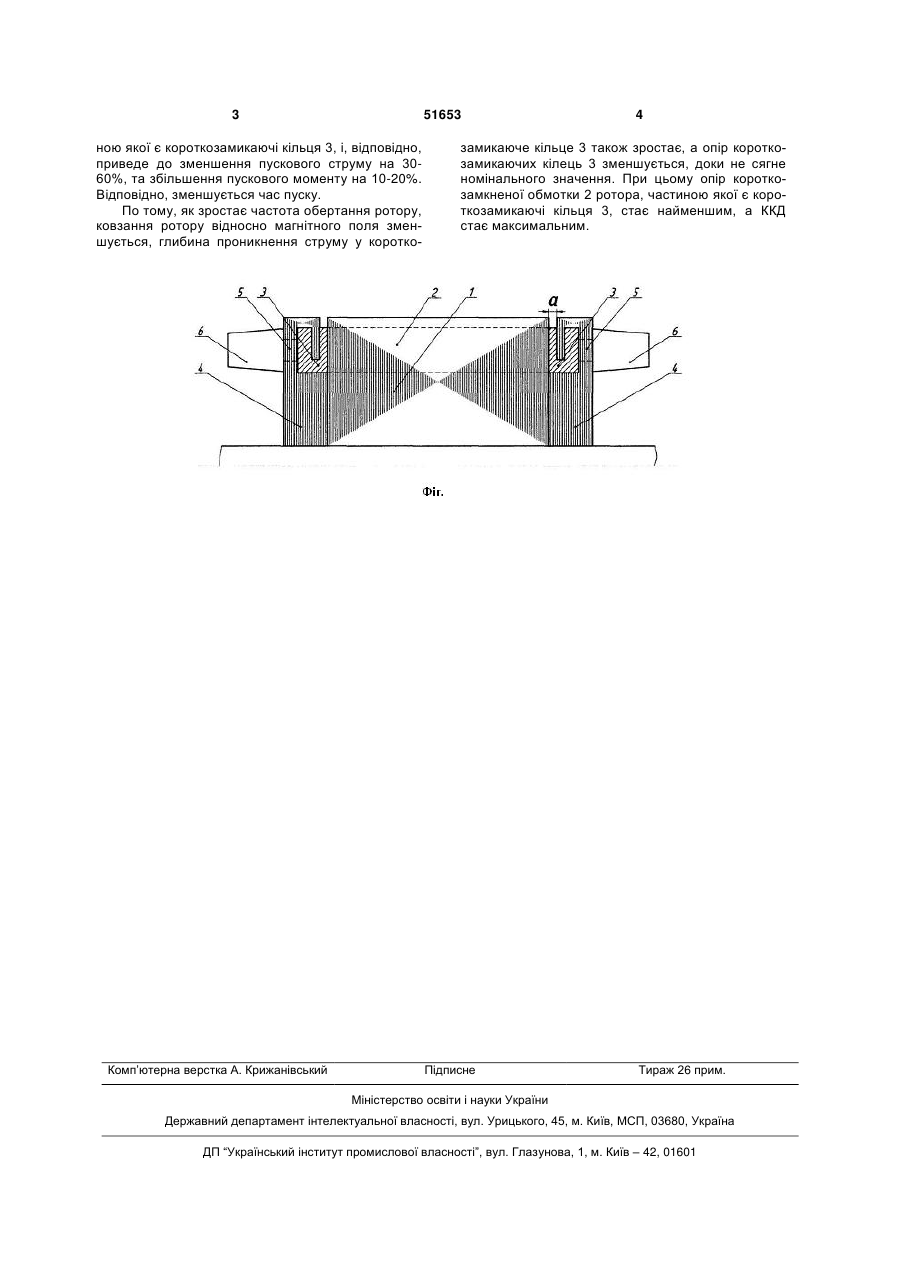

1. Короткозамкнений ротор асинхронного двигуна, що містить магнітопровід та короткозамкнену 3 51653 ною якої є короткозамикаючі кільця 3, і, відповідно, приведе до зменшення пускового струму на 3060%, та збільшення пускового моменту на 10-20%. Відповідно, зменшується час пуску. По тому, як зростає частота обертання ротору, ковзання ротору відносно магнітного поля зменшується, глибина проникнення струму у коротко Комп’ютерна верстка А. Крижанівський 4 замикаюче кільце 3 також зростає, а опір короткозамикаючих кілець 3 зменшується, доки не сягне номінального значення. При цьому опір короткозамкненої обмотки 2 ротора, частиною якої є короткозамикаючі кільця 3, стає найменшим, а ККД стає максимальним. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShort-circuited rotor of an asynchronous motor
Автори англійськоюNevzlin Borys Isakovych, Zahirniak Mykhailo Vasyliovych, Yerietin Ivan Serhiiovych, Masharova Oleksandra Anatoliivna, Ovakimian Arhishty Sirakovych
Назва патенту російськоюКороткозамкнутый ротор асинхронного двигателя
Автори російськоюНевзлин Борис Исакович, Загирняк Михаил Васильевич, Еретин Иван Сергеевич, Машарова Александра Анатольевна, Овакимян Аргишти Сиракович
МПК / Мітки
МПК: H02K 17/16
Мітки: короткозамкнений, двигуна, асинхронного, ротор
