Рейковий електричний стиковий з`єднувач

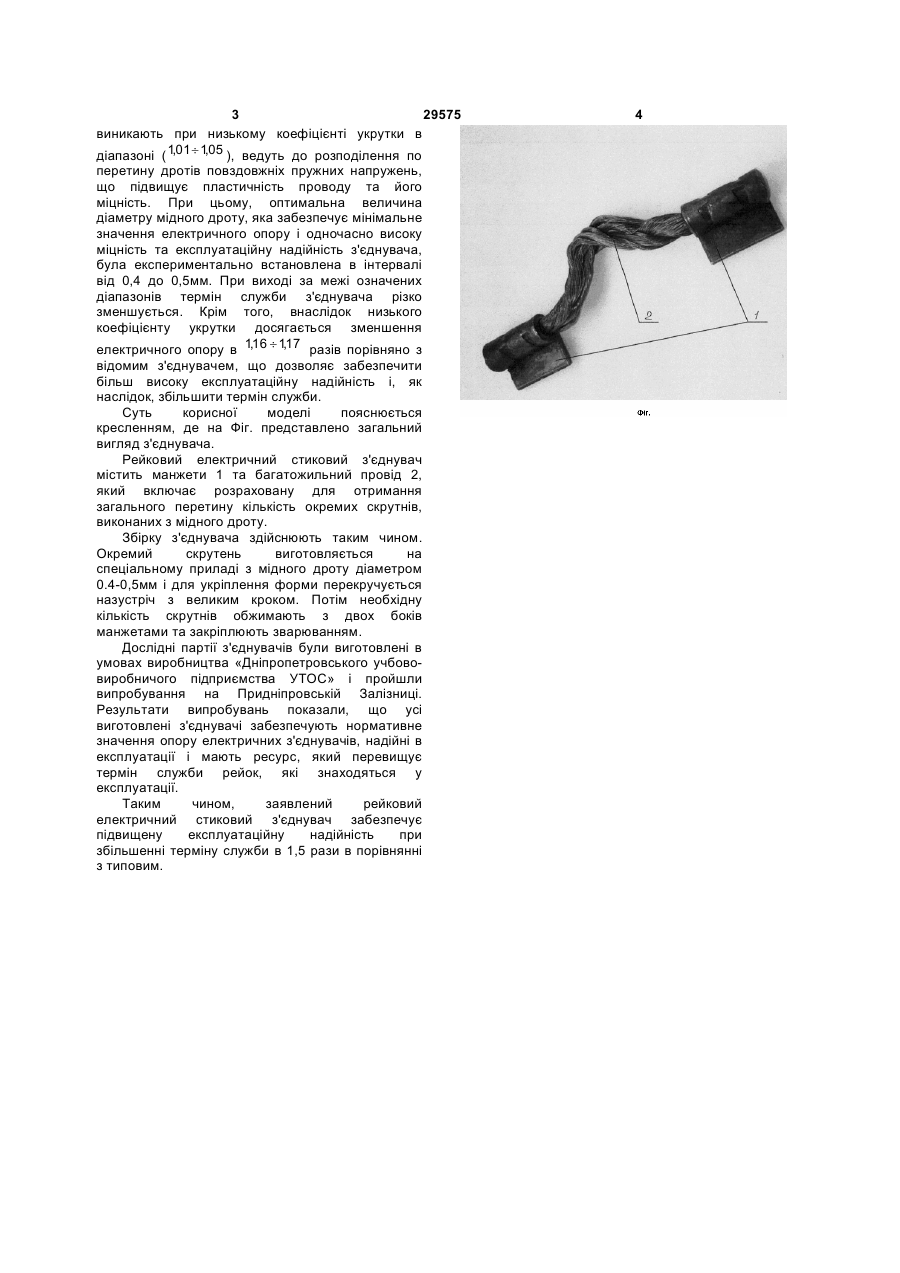

Рейковий електричний стиковий з'єднувач, що містить багатожильний мідний провід, кінці якого обтискають сталеві манжети, який відрізняється тим, що кожна жила виконана у вигляді пучкового скрутня кількох окремих мідних дротів з великим кроком скрутня, при цьому пучковий скрутень є виконаний з мідного дроту діаметром 0,4-0,5 мм і має коефіцієнт укрутки 1,01 ¸ 1,05 . (19) (21) u200713693 (22) 07.12.2007 (24) 10.01.2008 (72) КІТ СЕРГІЙ ВАСИЛЬОВИЧ, UA (73) ДНІПРОПЕТРОВСЬКЕ УЧБОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО УКРАЇНСЬКЕ ТОВАРИСТВО СЛІПИХ, UA (56) 3 29575 виникають при низькому коефіцієнті укрутки в діапазоні ( 1,01 ¸ 1,05 ), ведуть до розподілення по перетину дротів повздовжніх пружних напружень, що підвищує пластичність проводу та його міцність. При цьому, оптимальна величина діаметру мідного дроту, яка забезпечує мінімальне значення електричного опору і одночасно високу міцність та експлуатаційну надійність з'єднувача, була експериментально встановлена в інтервалі від 0,4 до 0,5мм. При виході за межі означених діапазонів термін служби з'єднувача різко зменшується. Крім того, внаслідок низького коефіцієнту укрутки досягається зменшення електричного опору в 1,16 ¸ 1,17 разів порівняно з відомим з'єднувачем, що дозволяє забезпечити більш високу експлуатаційну надійність і, як наслідок, збільшити термін служби. Суть корисної моделі пояснюється кресленням, де на Фіг. представлено загальний вигляд з'єднувача. Рейковий електричний стиковий з'єднувач містить манжети 1 та багатожильний провід 2, який включає розраховану для отримання загального перетину кількість окремих скрутнів, виконаних з мідного дроту. Збірку з'єднувача здійснюють таким чином. Окремий скрутень виготовляється на спеціальному приладі з мідного дроту діаметром 0.4-0,5мм і для укріплення форми перекручується назустріч з великим кроком. Потім необхідну кількість скрутнів обжимають з двох боків манжетами та закріплюють зварюванням. Дослідні партії з'єднувачів були виготовлені в умовах виробництва «Дніпропетровського учбововиробничого підприємства УТОС» і пройшли випробування на Придніпровській Залізниці. Результати випробувань показали, що усі виготовлені з'єднувачі забезпечують нормативне значення опору електричних з'єднувачів, надійні в експлуатації і мають ресурс, який перевищує термін служби рейок, які знаходяться у експлуатації. Таким чином, заявлений рейковий електричний стиковий з'єднувач забезпечує підвищену експлуатаційну надійність при збільшенні терміну служби в 1,5 рази в порівнянні з типовим. 4
