Опто-волоконний датчик
Номер патенту: 29600
Опубліковано: 15.11.2000
Автори: Ушаков Володимир Васильович, Манський Олександр Анатолійович
Текст

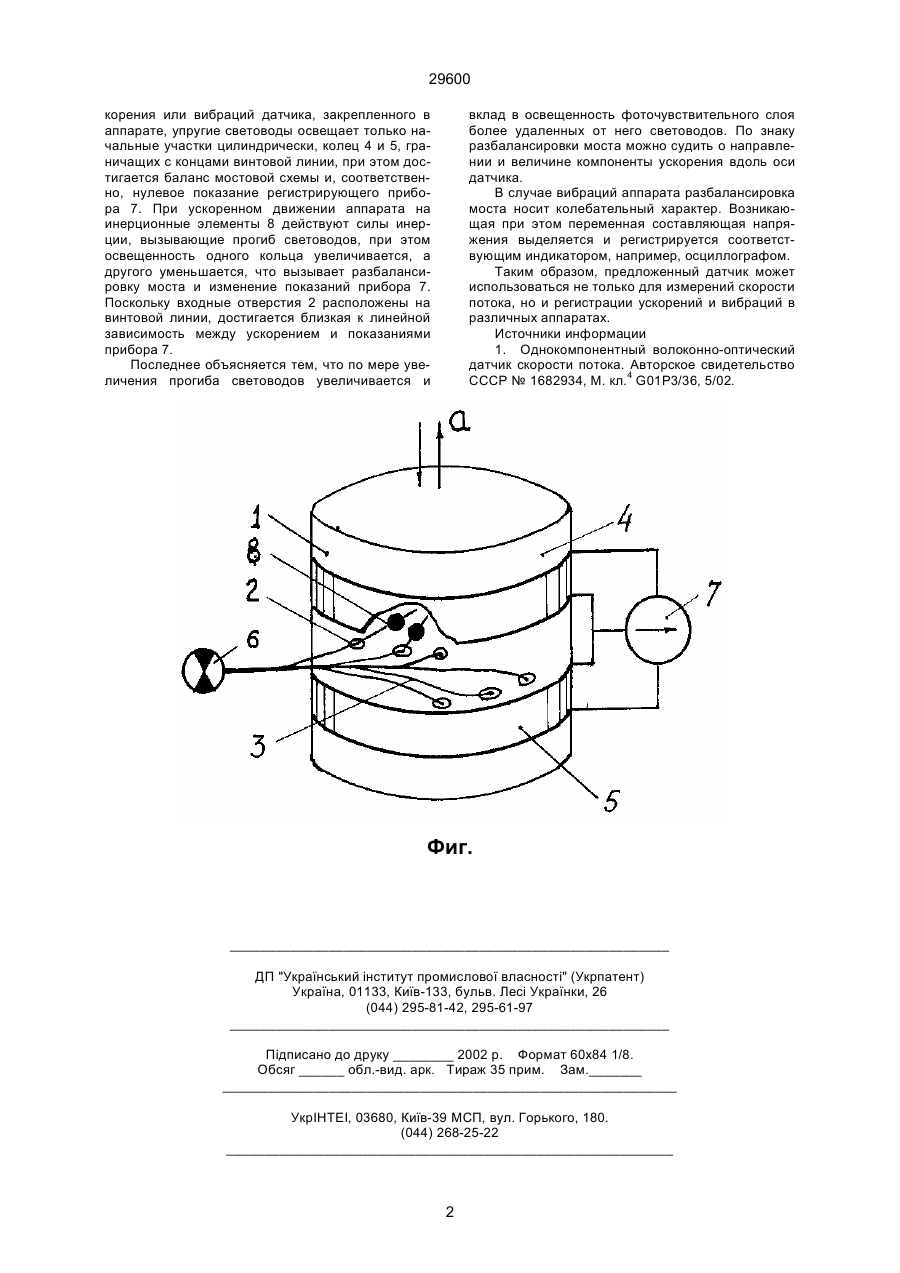

Опто-волоконный датчик, содержащий корпус в виде полого цилиндра, расположенные по вин 29600 корения или вибраций датчика, закрепленного в аппарате, упругие световоды освещает только начальные участки цилиндрически, колец 4 и 5, граничащих с концами винтовой линии, при этом достигается баланс мостовой схемы и, соответственно, нулевое показание регистрирующего прибора 7. При ускоренном движении аппарата на инерционные элементы 8 действуют силы инерции, вызывающие прогиб световодов, при этом освещенность одного кольца увеличивается, а другого уменьшается, что вызывает разбалансировку моста и изменение показаний прибора 7. Поскольку входные отверстия 2 расположены на винтовой линии, достигается близкая к линейной зависимость между ускорением и показаниями прибора 7. Последнее объясняется тем, что по мере увеличения прогиба световодов увеличивается и вклад в освещенность фоточувствительного слоя более удаленных от него световодов. По знаку разбалансировки моста можно судить о направлении и величине компоненты ускорения вдоль оси датчика. В случае вибраций аппарата разбалансировка моста носит колебательный характер. Возникающая при этом переменная составляющая напряжения выделяется и регистрируется соответствующим индикатором, например, осциллографом. Таким образом, предложенный датчик может использоваться не только для измерений скорости потока, но и регистрации ускорений и вибраций в различных аппаратах. Источники информации 1. Однокомпонентный волоконно-оптический датчик скорости потока. Авторское свидетельство СССР № 1682934, М. кл.4 G01P3/36, 5/02. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюOptical-fiber indicator
Автори англійськоюUshakov Volodymyr Vasyliovych, Manskyi Oleksandr Anatoliiovych
Назва патенту російськоюОптоволоконный датчик
Автори російськоюУшаков Владимир Васильевич, Манский Александр Анатольевич
МПК / Мітки
Мітки: датчик, опто-волоконний
