Затвор для закупорення скляних банок
Формула / Реферат
Затвор для укупорки стеклянных банок, содержащий крышку с уплотнительным элементом, отличающийся тем, что крышка выполнена со стаканом для воды и двумя выступами, соединенными между собой трубкой, при этом один из выступов, расположенный в стакане, выполнен с пазами для прохождения воздуха, а второй находится за пределами стакана, на поверхности крышки, имеет сквозное отверстие вдоль своей оси.
Текст

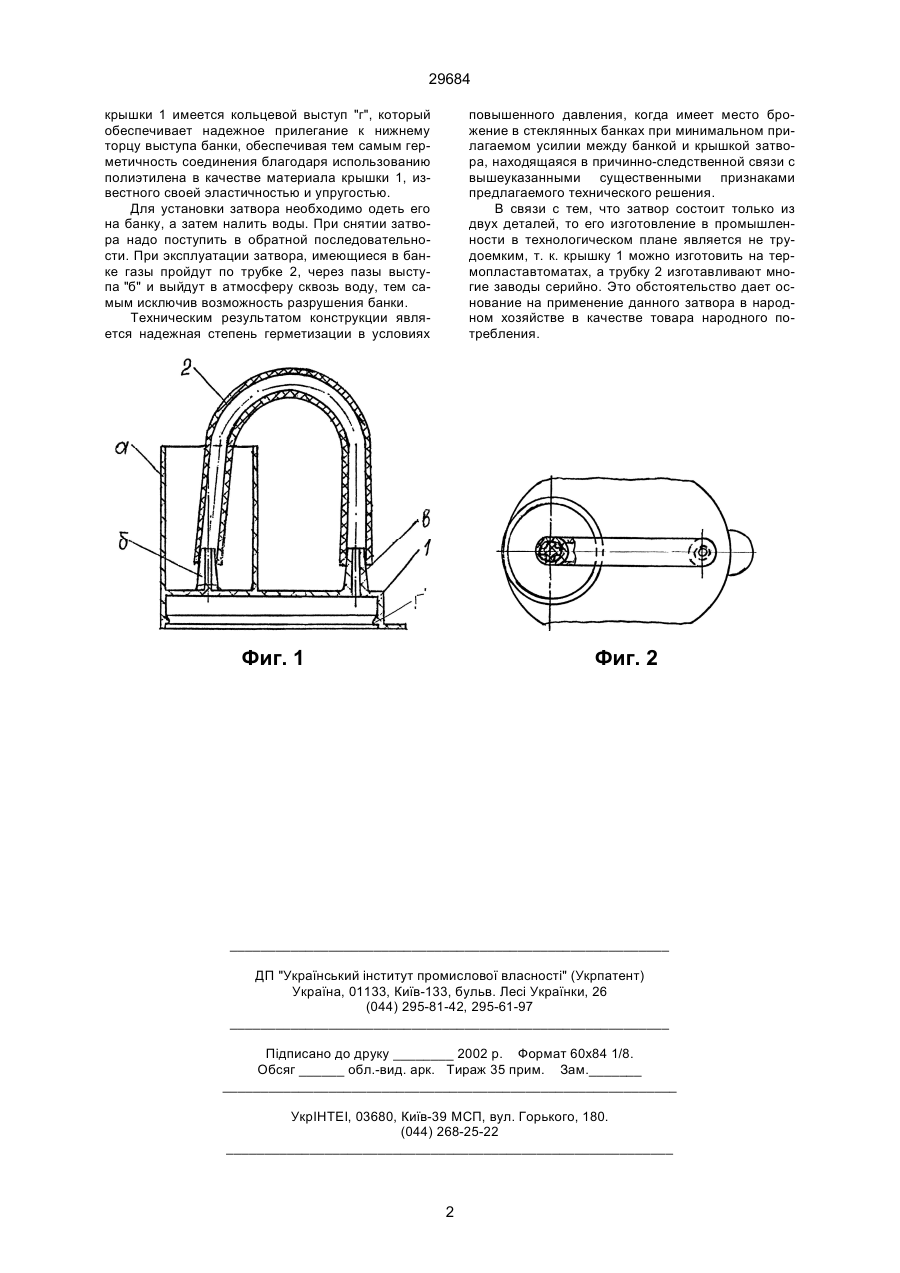

Затвор для укупорки стеклянных банок, содержащий крышку с уплотнительным элементом, 29684 крышки 1 имеется кольцевой выступ "г", который обеспечивает надежное прилегание к нижнему торцу выступа банки, обеспечивая тем самым герметичность соединения благодаря использованию полиэтилена в качестве материала крышки 1, известного своей эластичностью и упругостью. Для установки затвора необходимо одеть его на банку, а затем налить воды. При снятии затвора надо поступить в обратной последовательности. При эксплуатации затвора, имеющиеся в банке газы пройдут по трубке 2, через пазы выступа "б" и выйдут в атмосферу сквозь воду, тем самым исключив возможность разрушения банки. Техническим результатом конструкции является надежная степень герметизации в условиях повышенного давления, когда имеет место брожение в стеклянных банках при минимальном прилагаемом усилии между банкой и крышкой затвора, находящаяся в причинно-следственной связи с вышеуказанными существенными признаками предлагаемого технического решения. В связи с тем, что затвор состоит только из двух деталей, то его изготовление в промышленности в технологическом плане является не трудоемким, т. к. крышку 1 можно изготовить на термопластавтоматах, а трубку 2 изготавливают многие заводы серийно. Это обстоятельство дает основание на применение данного затвора в народном хозяйстве в качестве товара народного потребления. Фиг. 1 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюLock for corking of glass jars
Автори англійськоюBosak Mykola Yakovych
Назва патенту російськоюЗатвор для укупорки стеклянных банок
Автори російськоюБосак Николай Яковлевич
МПК / Мітки
МПК: B65D 41/04, B65D 45/00, B67B 3/00
Мітки: банок, скляних, закупорення, затвор
