Затвор люка

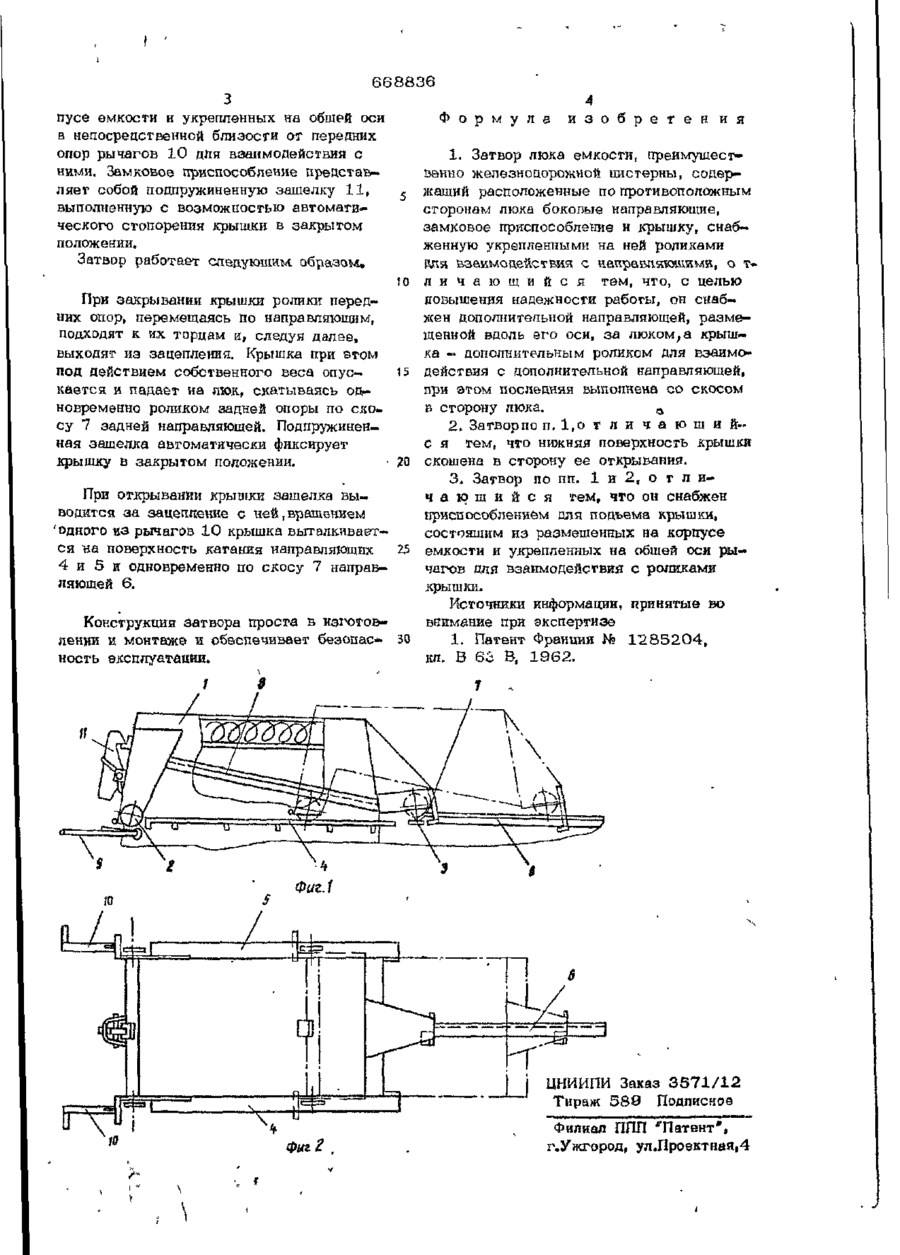

Союз Советских Социалистических Республик (И) К (61) Дополнительное к авт. свид-ву (22)Заявлеко30.О1.78(21) 2 5 8 0 0 6 0 / 2 7 - 1 3 (51) М. Кя. с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий (23) Приоритет В 61В 5/08 В 65» 87/40 В 63 В 19/18 Опубликовано25.06.79.Бюллетень № 2 3 (53) УДК 625.245. Дата опубликования описания 28.06.79 (72) Авторы изобретения Л. Н. Клопков, Н. П. Павлюченко и А. А. Лорей (71) Заявитель .62 (088.8) Производственное объединение "Ждановгяжмаш* ( 5 4 ) ЗАТВОР ЛЮКА ЕМКОСТИ Изобретение относится к затворам люков транспортных средств, преимущественно железнодорожных цистерн с теплоизоляцией, например, для капролактаме и сульфонола. Известен затвор люка емкости, содержащий расположенные по противоположным сторонам люка боковые направляющие, замковое приспособление и крышку, снабженную укрепленными на ней роликами для 10 взаимодействия с направляющими [1\, Цель изобретения - повышение надежности работы затвора. Это достигается тем, что затвор люка емкости снабжен дополнительной направляющей, размешенной за люком вдоль его оси, а крышка - дополнительным роликом для взаимодействия с дополнительной направляюшей, причем последняя выполнена со скосом в сторону люка. Кроме того, нижняя поверхность крыш- 20 ки скошена в сторону ее открывания, а затвор люка снабжен приспособлением для подъема крышки, состоящим из размешен нлх на корпусе емкости и укрепленных на общей оси рычагов для взаимодействия с роликами крышки. На фиг. 1 изображен загвор люка емкости, вид спереди; на фиг. 2 - то же, вид сверху. Затвор люка емкости имеет крышку 1, снабженную тремя опорами—роликами 2 и 3, направляющие 4, 5 и 6 для последних и замковое приспособление. Направляющие 4 и 5 передних опор 2 крышки расположены по противоположным сгоронам люка, а направляющая 6- задней опоры 3 — за люком. Направляющие 4 а 5 выполнены короче хода крышки и когда она за.крыта,передние опоры 2 расположены непосредственно за их горцами. Направляющая задней опоры имеет скос 7 на конце в сторону люка. Нижняя поверхность 8 крышки скошена в сторону о т крывания, что позволяет предотвратить грение ее по люку. Загвор также снабжен приспособлением 9 для подъема крышки, которое состоит из размешенных на хор 668836 пусе емкости и укрепленных на обшей оси в непосредственной близости от передних опор рычагов 10 для взаимодействия с ними. Замковое приспособление представляет собой подпружиненную заніелку 11, выполненную с возможностью автоматического стопорений крышки в закрытом положении. Затвор работает следующим образом. Ф о р м у л а 10 При закрывании крышки ролики передних опор, перемещаясь по направляющим, подходят к их торцам и, следуя далее, выходят из зацепления. Крышка при этом под действием собственного веса опус15 кается и падает на люк, скатываясь одновременно роликом задней опоры по скосу 7 задней направляющей. Подпружиненная зашелка автоматически фиксирует крышку в закрытом положении. При открывании крышки защелка выводится за зацепление с ней, вращением 'одного из рычагов 10 крышка выталкивается на поверхность катания направляющих 25 4 и 5 и одновременно по скосу 7 направляющей 6. Конструкция затвора проста в изготовлении и монтаже и обеспечивает беэопас- 30 ность эксплуатации. / А и з о б р е т е н и я 1. Затвор люка емкости, преимущественно железнодорожной цистерны, содержащий расположенные по противоположным сторонам люка боковые направляющие, замковое приспособление и крышку, снабженную укрепленными на ней роликами для взаимодействия с направляющими, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности работы, он снабжен дополнительной направляющей, размещенной вдоль его оси, за люком, а крышка - дополнительным роликом для взаимодействия с дополнительной направляющей, при этом последняя выполнена со скосом ЇІ сторону люка. о 2. Затвор по п, 1,о г л и ч а ю щ и й с я тем, что нижняя поверхность крышки скошена в сторону ее открывания. 3. Затвор по пп. 1 и 2, о г л ич а ю щ и й с я тем, что он снабжен Приспособлением для подъема крышки, состоящим из размешенных на корпусе емкости и укрепленных на общей оси рычагов для взаимодействия с роликами крышки. Источники информации, принятые во внимание при экспертизе 1. Патент Франции М 1 2 8 5 2 0 4 , ? кл. В 6£ В, 1 9 6 2 . 0 ЦНИИПИ Заказ 3 5 7 1 / 1 2 Тираж 5 8 9 Подписное Филиал ППП 'Патент*, г.Ужгород, ул,Проектная,4 , \
