Спосіб отримання алкілфосфатів цинку – інгібіторів корозії сталі, стабілізаторів накипоутворення

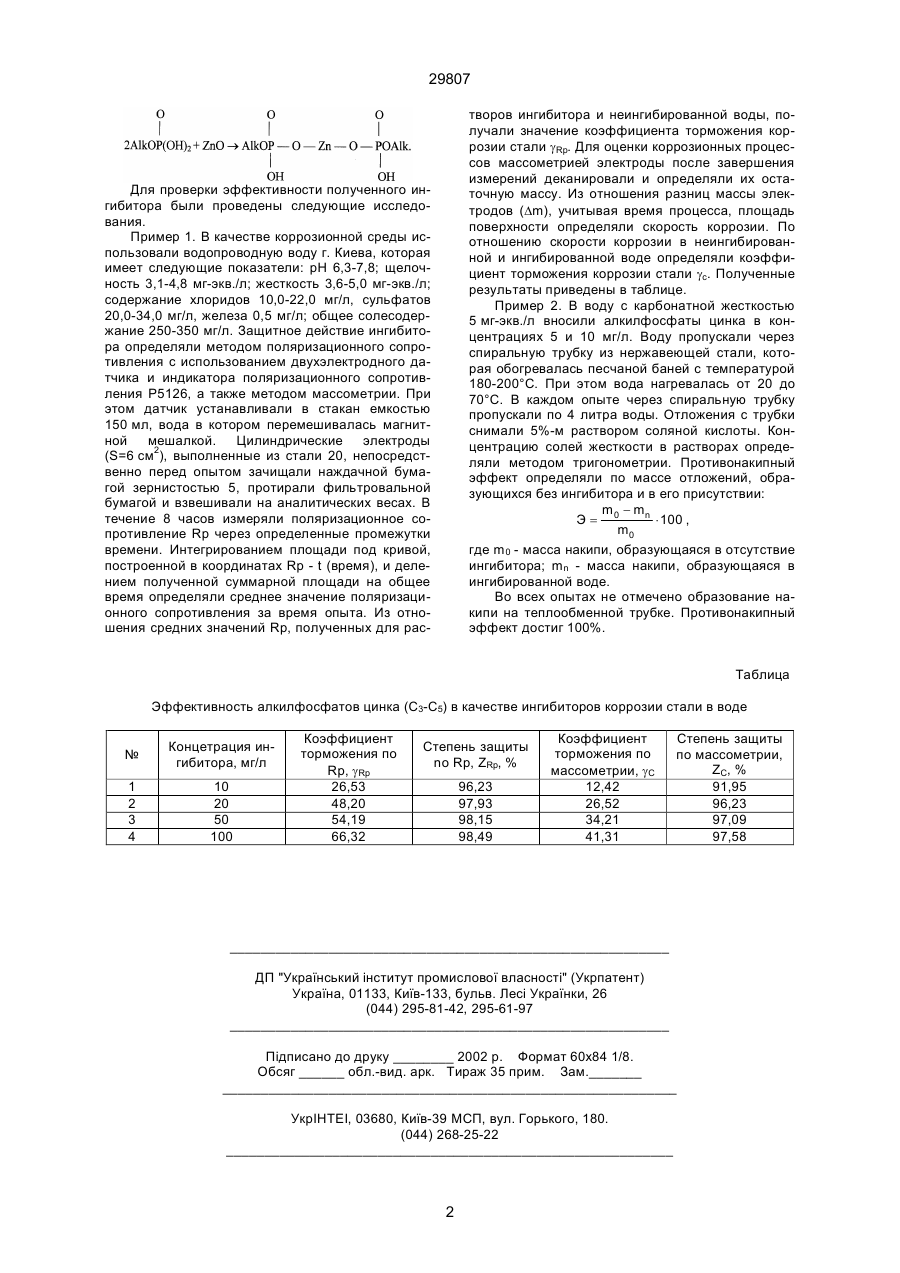

Способ получения алкилфосфатов цинка - ингибиторов коррозии стали и стабилизаторов накипеобразования в нейтральных водных средах, отличающийся тем, что процесс ведут без растворителя, исходя из сивушных масел - побочного продукта производства этилового спирта, фосфорного ангидрида и окиси цинка. (19) (21) 97073543 (22) 03.07.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Гомеля Микола Дмитрович, Радовенчик В'ячеслав Михайлович, Шутько Гойнолко Ласлівна (73) Гомеля Микола Дмитрович, Радовенчик В'ячеслав Михайлович, Шутько Гойнолко Ласлівна 29807 творов ингибитора и неингибированной воды, получали значение коэффициента торможения коррозии стали gRp. Для оценки коррозионных процессов массометрией электроды после завершения измерений деканировали и определяли их остаточную массу. Из отношения разниц массы электродов (Dm), учитывая время процесса, площадь поверхности определяли скорость коррозии. По отношению скорости коррозии в неингибированной и ингибированной воде определяли коэффициент торможения коррозии стали gc. Полученные результаты приведены в таблице. Пример 2. В воду с карбонатной жесткостью 5 мг-экв./л вносили алкилфосфаты цинка в концентрациях 5 и 10 мг/л. Воду пропускали через спиральную трубку из нержавеющей стали, которая обогревалась песчаной баней с температурой 180-200°С. При этом вода нагревалась от 20 до 70°С. В каждом опыте через спиральную трубку пропускали по 4 литра воды. Отложения с трубки снимали 5%-м раствором соляной кислоты. Концентрацию солей жесткости в растворах определяли методом тригонометрии. Противонакипный эффект определяли по массе отложений, образующихся без ингибитора и в его присутствии: m - mn × 100 , Э= 0 m0 где m 0 - масса накипи, образующаяся в отсутствие ингибитора; mn - масса накипи, образующаяся в ингибированной воде. Во всех опытах не отмечено образование накипи на теплообменной трубке. Противонакипный эффект достиг 100%. Для проверки эффективности полученного ингибитора были проведены следующие исследования. Пример 1. В качестве коррозионной среды использовали водопроводную воду г. Киева, которая имеет следующие показатели: рН 6,3-7,8; щелочность 3,1-4,8 мг-экв./л; жесткость 3,6-5,0 мг-экв./л; содержание хлоридов 10,0-22,0 мг/л, сульфатов 20,0-34,0 мг/л, железа 0,5 мг/л; общее солесодержание 250-350 мг/л. Защитное действие ингибитора определяли методом поляризационного сопротивления с использованием двухэлектродного датчика и индикатора поляризационного сопротивления Р5126, а также методом массометрии. При этом датчик устанавливали в стакан емкостью 150 мл, вода в котором перемешивалась магнитной мешалкой. Цилиндрические электроды (S=6 см2), выполненные из стали 20, непосредственно перед опытом зачищали наждачной бумагой зернистостью 5, протирали фильтровальной бумагой и взвешивали на аналитических весах. В течение 8 часов измеряли поляризационное сопротивление Rp через определенные промежутки времени. Интегрированием площади под кривой, построенной в координатах Rp - t (время), и делением полученной суммарной площади на общее время определяли среднее значение поляризационного сопротивления за время опыта. Из отношения средних значений Rp, полученных для рас Таблица Эффективность алкилфосфатов цинка (С3-С5) в качестве ингибиторов коррозии стали в воде № Концетрация ингибитора, мг/л 1 2 3 4 10 20 50 100 Коэффициент торможения по Rp, gRp 26,53 48,20 54,19 66,32 Степень защиты no Rp, ZRp, % 96,23 97,93 98,15 98,49 Коэффициент торможения по массометрии, gС 12,42 26,52 34,21 41,31 Степень защиты по массометрии, ZС, % 91,95 96,23 97,09 97,58 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
