Насос відцентровий

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 29815

Опубліковано: 25.01.2008

Автори: Горбунов Олександр Дмитрович, Цяпко Микола Федорович

Завантажити PDF файл.

Формула / Реферат

Насос відцентровий регульований, що містить корпус з зонами тиску і всмоктування, розміщене у корпусі робоче колесо, що має ведучий диск з лопатками, який відрізняється тим, що робоче колесо обладнано веденим диском з лопатками, встановленим проти ведучого диска з можливістю осьового переміщення і жорстко з'єднаним з еластичною мембраною гідроприводу за допомогою лопаток, розташованих на вході веденого диска, і втулки, насадженої на консоль приводного вала робочого колеса, з можливістю осьового переміщення по ній, при цьому лопатки ведучого і веденого дисків виконані консольними, гідропривід вмонтований у ведучий диск, а консоль приводного вала робочого колеса виконана з осьовим отвором.

Текст

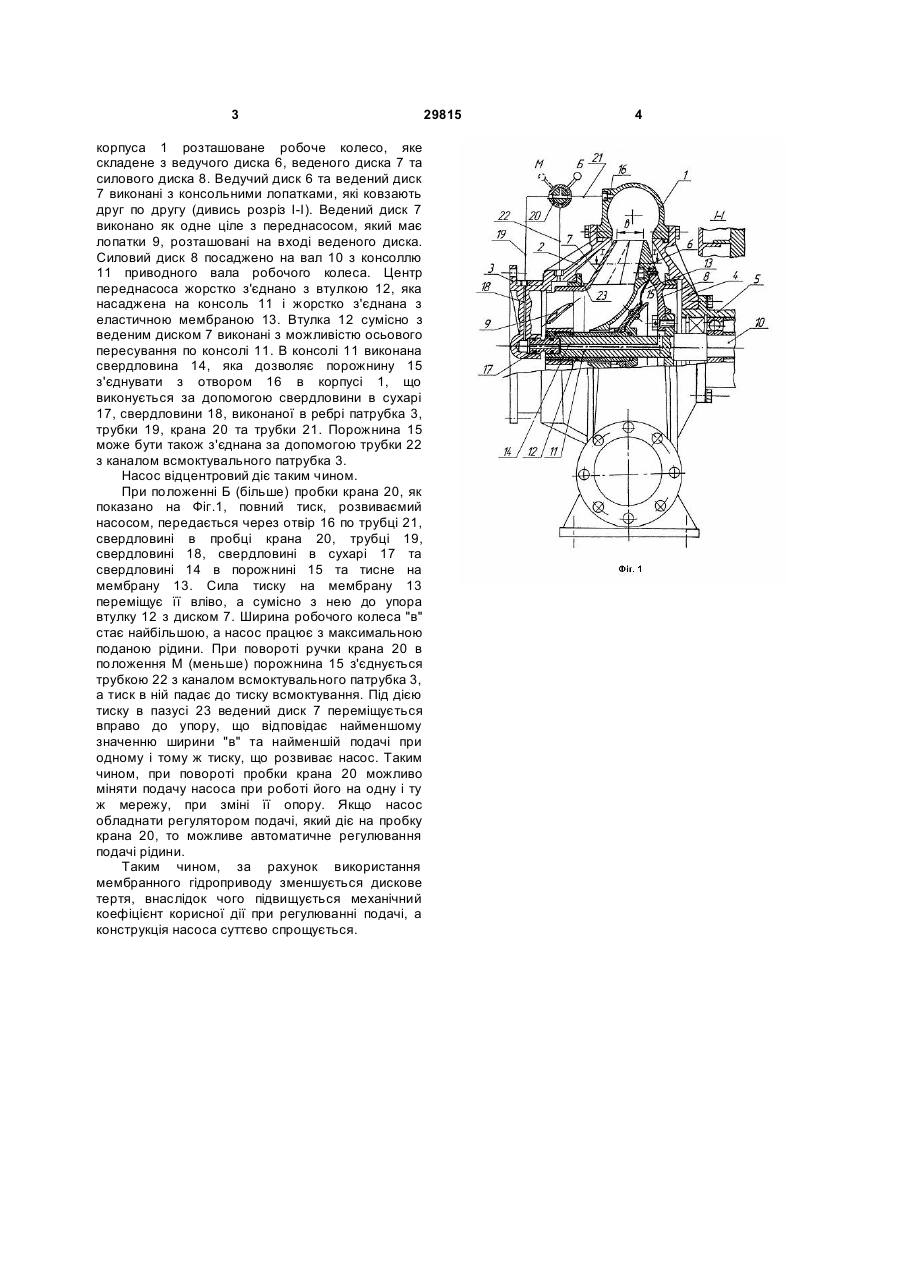

Насос відцентровий регульований, що містить корпус з зонами тиску і всмоктування, розміщене у корпусі робоче колесо, що має ведучий диск з лопатками, який відрізняється тим, що робоче 3 корпуса 1 розташоване робоче колесо, яке складене з ведучого диска 6, веденого диска 7 та силового диска 8. Ведучий диск 6 та ведений диск 7 виконані з консольними лопатками, які ковзають друг по другу (дивись розріз І-І). Ведений диск 7 виконано як одне ціле з переднасосом, який має лопатки 9, розташовані на вході веденого диска. Силовий диск 8 посаджено на вал 10 з консоллю 11 приводного вала робочого колеса. Центр переднасоса жорстко з'єднано з втулкою 12, яка насаджена на консоль 11 і жорстко з'єднана з еластичною мембраною 13. Втулка 12 сумісно з веденим диском 7 виконані з можливістю осьового пересування по консолі 11. В консолі 11 виконана свердловина 14, яка дозволяє порожнину 15 з'єднувати з отвором 16 в корпусі 1, що виконується за допомогою свердловини в сухарі 17, свердловини 18, виконаної в ребрі патрубка 3, трубки 19, крана 20 та трубки 21. Порожнина 15 може бути також з'єднана за допомогою трубки 22 з каналом всмоктувального патрубка 3. Насос відцентровий діє таким чином. При положенні Б (більше) пробки крана 20, як показано на Фіг.1, повний тиск, розвиваємий насосом, передається через отвір 16 по трубці 21, свердловині в пробці крана 20, трубці 19, свердловині 18, свердловині в сухарі 17 та свердловині 14 в порожнині 15 та тисне на мембрану 13. Сила тиску на мембрану 13 переміщує її вліво, а сумісно з нею до упора втулку 12 з диском 7. Ширина робочого колеса "в" стає найбільшою, а насос працює з максимальною поданою рідини. При повороті ручки крана 20 в положення М (меньше) порожнина 15 з'єднується трубкою 22 з каналом всмоктувального патрубка 3, а тиск в ній падає до тиску всмоктування. Під дією тиску в пазусі 23 ведений диск 7 переміщується вправо до упору, що відповідає найменшому значенню ширини "в" та найменшій подачі при одному і тому ж тиску, що розвиває насос. Таким чином, при повороті пробки крана 20 можливо міняти подачу насоса при роботі його на одну і ту ж мережу, при зміні її опору. Якщо насос обладнати регулятором подачі, який діє на пробку крана 20, то можливе автоматичне регулювання подачі рідини. Таким чином, за рахунок використання мембранного гідроприводу зменшується дискове тертя, внаслідок чого підвищується механічний коефіцієнт корисної дії при регулюванні подачі, а конструкція насоса суттєво спрощується. 29815 4

Дивитися

Додаткова інформація

Назва патенту англійською

Centrifugal pump

Автори англійською

Tsiapko Mykola Fedorovych, Horbunov Oleksandr Dmytrovych

Назва патенту російською

Центробежный насос

Автори російською

Цяпко Николай Федорович, Горбунов Александр Дмитриевич
