Установка для з`єднання кульового крана з замком бурильного інструмента на гирлі фонтануючої свердловини

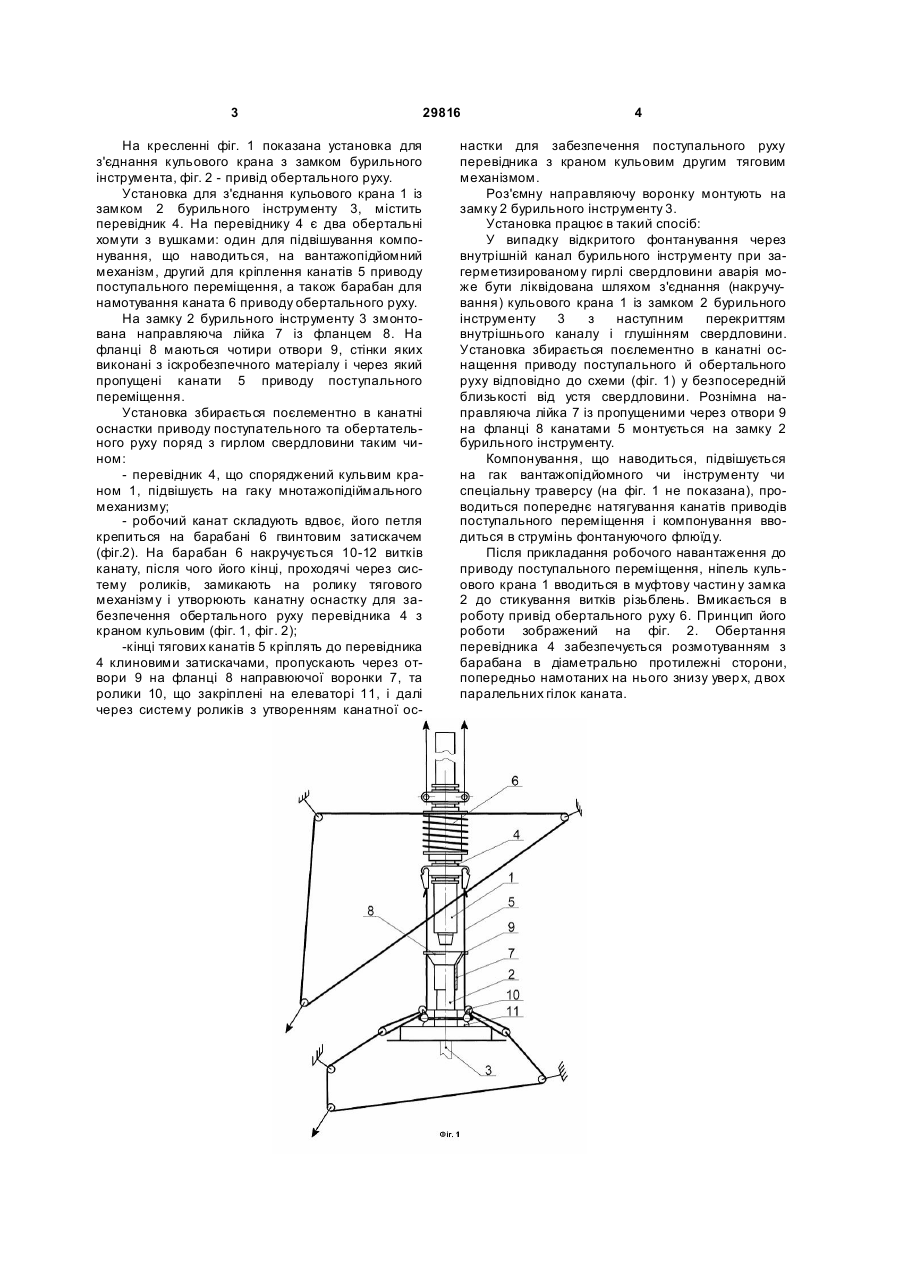

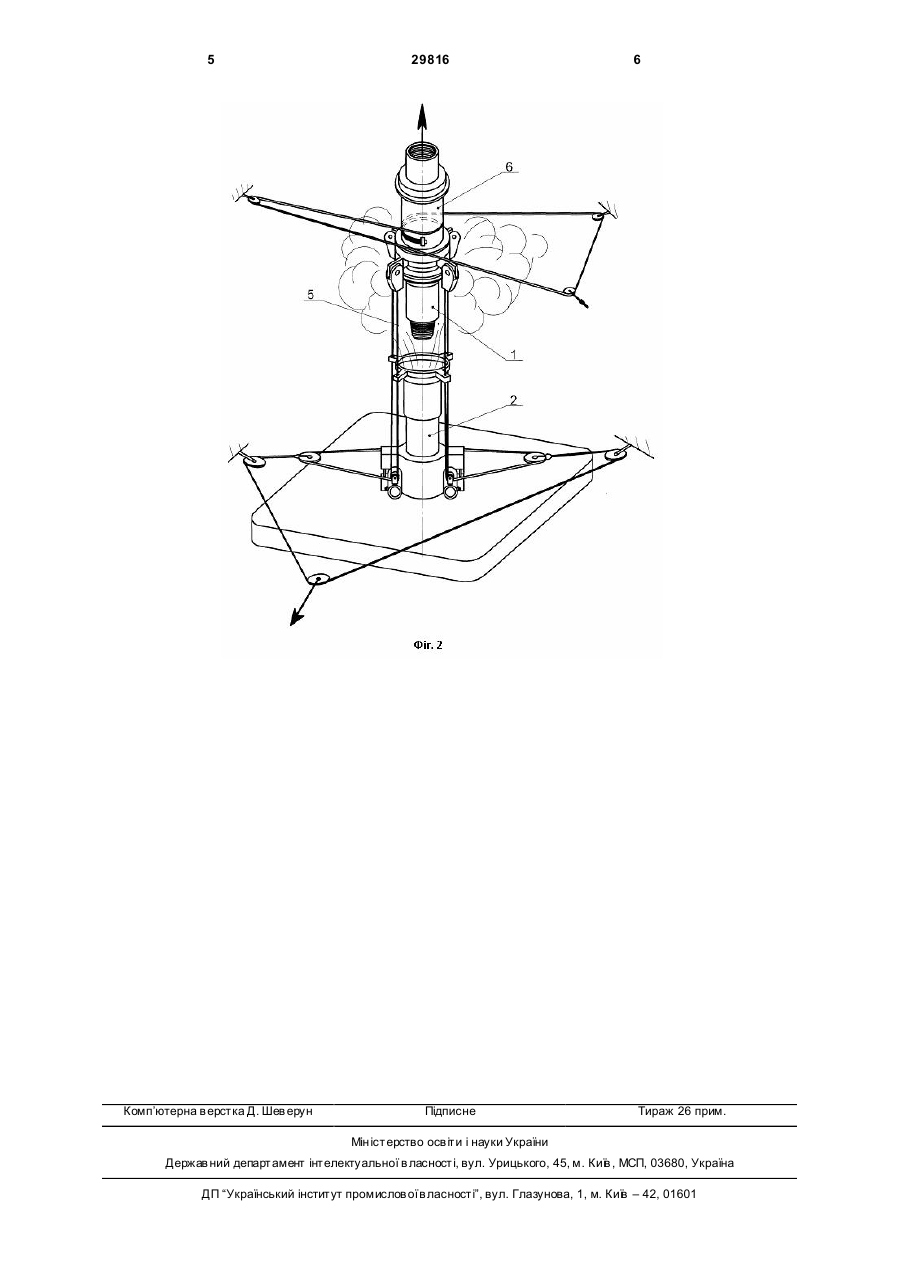

Установка для з'єднання кульового крана з замком бурильного інструмента на гирлі фонтануючої свердловини, що містить з'єднаний з кульовим краном перевідник із приводами його посту 3 29816 На кресленні фіг. 1 показана установка для з'єднання кульового крана з замком бурильного інструмента, фіг. 2 - привід обертального руху. Установка для з'єднання кульового крана 1 із замком 2 бурильного інструменту 3, містить перевідник 4. На перевіднику 4 є два обертальні хомути з вушками: один для підвішування компонування, що наводиться, на вантажопідйомний механізм, другий для кріплення канатів 5 приводу поступального переміщення, а також барабан для намотування каната 6 приводу обертального руху. На замку 2 бурильного інструменту 3 змонтована направляюча лійка 7 із фланцем 8. На фланці 8 маються чотири отвори 9, стінки яких виконані з іскробезпечного матеріалу і через який пропущені канати 5 приводу поступального переміщення. Установка збирається поєлементно в канатні оснастки приводу поступательного та обертательного руху поряд з гирлом свердловини таким чином: - перевідник 4, що споряджений кульвим краном 1, підвішуєть на гаку мнотажопідіймального механизму; - робочий канат складують вдвоє, його петля крепиться на барабані 6 гвинтовим затискачем (фіг.2). На барабан 6 накручується 10-12 витків канату, після чого його кінці, проходячі через систему роликів, замикають на ролику тягового механізму і утворюють канатну оснастку для забезпечення обертального руху перевідника 4 з краном кульовим (фіг. 1, фіг. 2); -кінці тягових канатів 5 кріплять до перевідника 4 клиновими затискачами, пропускають через отвори 9 на фланці 8 направюючої воронки 7, та ролики 10, що закріплені на елеваторі 11, і далі через систему роликів з утворенням канатної ос 4 настки для забезпечення поступального руху перевідника з краном кульовим другим тяговим механізмом. Роз'ємну направляючу воронку монтують на замку 2 бурильного інструменту 3. Установка працює в такий спосіб: У випадку відкритого фонтанування через внутрішній канал бурильного інструменту при загерметизированому гирлі свердловини аварія може бути ліквідована шляхом з'єднання (накручування) кульового крана 1 із замком 2 бурильного інструменту 3 з наступним перекриттям внутрішнього каналу і глушінням свердловини. Установка збирається поєлементно в канатні оснащення приводу поступального й обертального руху відповідно до схеми (фіг. 1) у безпосередній близькості від устя свердловини. Рознімна направляюча лійка 7 із пропущеними через отвори 9 на фланці 8 канатами 5 монтується на замку 2 бурильного інструменту. Компонування, що наводиться, підвішується на гак вантажопідйомного чи інструменту чи спеціальну траверсу (на фіг. 1 не показана), проводиться попереднє натягування канатів приводів поступального переміщення і компонування вводиться в струмінь фонтануючого флюїду. Після прикладання робочого навантаження до приводу поступального переміщення, ніпель кульового крана 1 вводиться в муфтову частин у замка 2 до стикування витків різьблень. Вмикається в роботу привід обертального руху 6. Принцип його роботи зображений на фіг. 2. Обертання перевідника 4 забезпечується розмотуванням з барабана в діаметрально протилежні сторони, попередньо намотаних на нього знизу увер х, двох паралельних гілок каната. 5 Комп’ютерна в ерстка Д. Шев ерун 29816 Підписне 6 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
