Універсальна побутова водогрійна установка

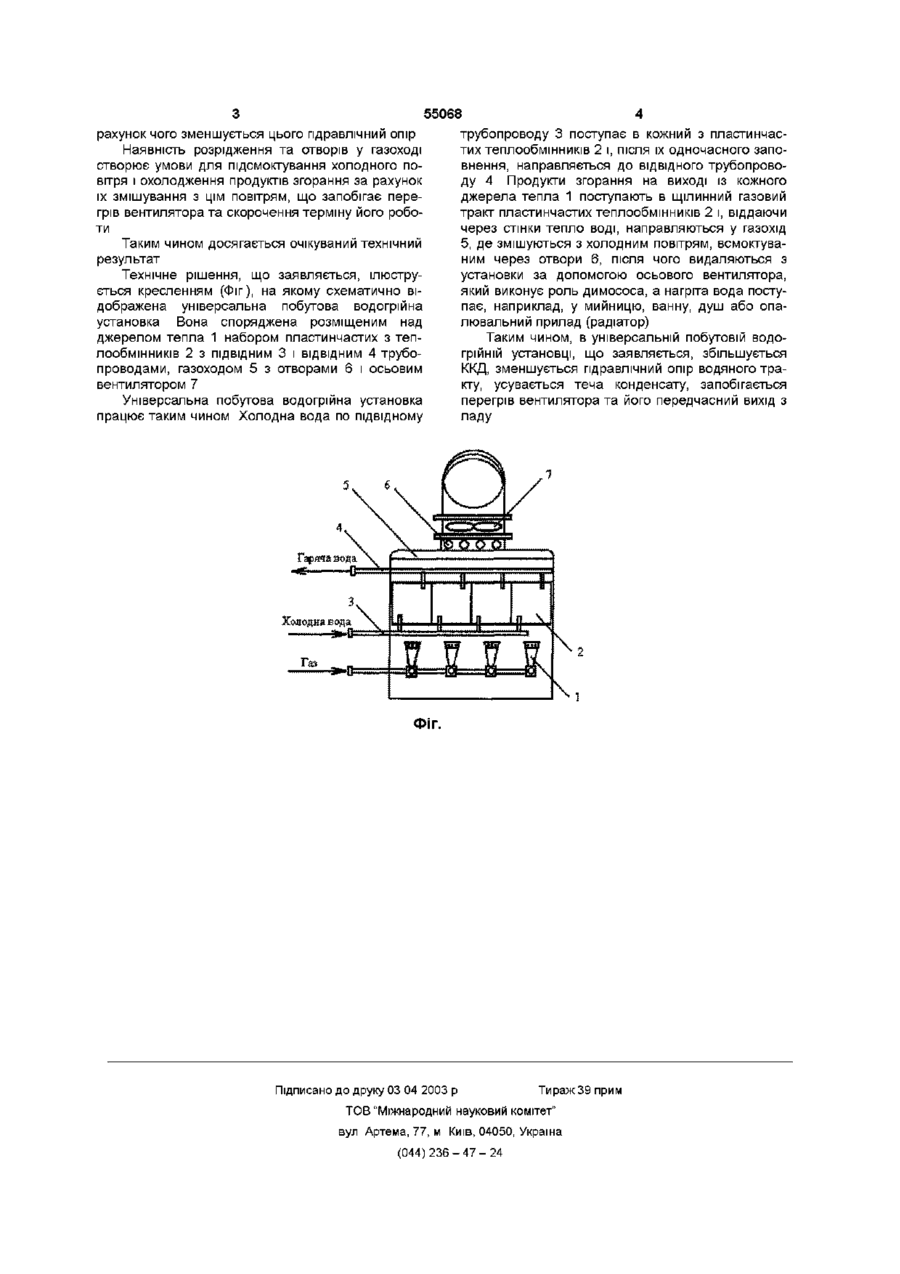

Універсальна побутова водогрійна установка, що споряджена газоходом з осьовим вентилято Винахід відноситься до теплотехніки, зокрема до пристроїв для нагрівання води у побуті Є дані про універсальну побутову водогрійну установку, що містить теплообмінник, розміщений над джерелом тепла і має вхід та вихід Теплообмінник виконано у вигляді набору однакових пластинчастих теплообмінників, кожний з яких розміщено над джерелом тепла з регульованою витратою палива, причому вихід попереднього теплообмінника по перебігу води сполучено з входом наступного, вхід в перший теплообмінник сполучено з ПІДВІДНИМ трубопроводом, а вихідний останнього - з ВІДВІДНИМ трубопроводом, розташованим в газоході, на виході із якого установлено осьовий вентилятор (патент України на винахід №24813 А, кл є F24H1/00, 1997) Експериментальна перевірка роботи цієї установки свідчить, що при досягненні номінальної витрати холодної води, що гріється, на стінках щілинного газоходу першого та другого теплообмінників утворюється плівка конденсату, яка завалює переріз газового тракту і витікає з установки у вигляді крапель води При цьому витрата продуктів згорання в газоході теплообмінника зменшується, отже зменшується і нагрівання води, що веде до зниження ККД установки Конденсат, що стікає, порушує нормальний експлуатаційний режим и роботи Послідовне включення теплообмінників підвищує у порівнянні з паралельним гідродинамічний опір водяного тракту До недоліків цієї установки належить віднести перегрів вентилятора продуктами згорання ром і розташованим над джерелом тепла теплообмінником, який виконано у вигляді набору однакових пластинчастих теплообмінників, кожний з яких розміщено над джерелом тепла з регульованою витратою палива і має вхід і вихід, який відрізняється тим, що вхід кожного пластинчастого теплообмінника сполучено з ПІДВІДНИМ, вихід - з ВІДВІДНИМ трубопроводом, а газохід виконано з отворами, що розміщені у МІСЦІ всмоктування вентилятором продуктів згорання В основу винаходу поставлена задача удосконалення універсальної побутової водогрійної установки, в якій шляхом зміни схеми вмикання пластинчастих теплообмінників до ПІДВІДНОГО та ВІДВІДНОГО трубопроводів, а також, організації змішування в газоході установки продуктів згорання з холодним повітрям усуваються зниження ККД, конденсація водяної пари, підвищений опір водяного тракту та перегрів корпусу вентилятора Поставлена задача вирішується тим, що в універсальній побутовій водогрійній установці, яка має газохід з осьовим вентилятором і теплообмінник, виконаний у вигляді набору однакових пластинчастих теплообмінників, кожний з яких розміщено над джерелом тепла з регульованою витратою палива і має вхід і вихід, згідно з винаходом, вхід кожного пластинчастого теплообмінника сполучено із ПІДВІДНИМ, вихід - з ВІДВІДНИМ тру бопроводом, а газохід виконано з отворами, що розміщені до місця всмоктування вентилятором продуктів згорання Сполучення входу кожного теплообмінника з ПІДВІДНИМ трубопроводом, а виходу - з ВІДВІДНИМ, зменшує витрату холодної води через нього, що викликає зростання її температури та температури стінок газового тракту до величини, при якої конденсація водяної пари зупиняється, а утворення крапель конденсату припиняється Збільшується переріз газового тракту і, тим самим - витрата продуктів згорання через газохід, що підвищує як тепловіддачу воді, так і ККД установки в цілому Скорочується протяжність водяного тракту, за 00 (О о ю ю 55068 трубопроводу 3 поступає в кожний з пластинчасрахунок чого зменшується цього гідравлічний опір тих теплообмінників 2 і, після їх одночасного запоНаявність розрідження та отворів у газоході внення, направляється до ВІДВІДНОГО трубопровостворює умови для підсмоктування холодного поду 4 Продукти згорання на виході із кожного вітря і охолодження продуктів згорання за рахунок джерела тепла 1 поступають в щілинний газовий їх змішування з цім повітрям, що запобігає перетракт пластинчастих теплообмінників 2 і, віддаючи грів вентилятора та скорочення терміну його робочерез стінки тепло воді, направляються у газохід ти 5, де змішуються з холодним повітрям, всмоктуваТаким чином досягається очікуваний технічний ним через отвори 6, після чого видаляються з результат установки за допомогою осьового вентилятора, Технічне рішення, що заявляється, ілюструякий виконує роль димососа, а нагріта вода постується кресленням (Фіг), на якому схематично віпає, наприклад, у мийницю, ванну, душ або опадображена універсальна побутова водогрійна лювальний прилад (радіатор) установка Вона споряджена розміщеним над джерелом тепла 1 набором пластинчастих з тепТаким чином, в універсальній побутовій водолообмінників 2 з ПІДВІДНИМ 3 і ВІДВІДНИМ 4 трубогрійній установці, що заявляється, збільшується проводами, газоходом 5 з отворами 6 і осьовим ККД, зменшується гідравлічний опір водяного травентилятором 7 кту, усувається теча конденсату, запобігається перегрів вентилятора та його передчасний вихід з Універсальна побутова водогрійна установка ладу працює таким чином Холодна вода по підвідному ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
