Складений відвідний пристрій відцентрового насоса
Формула / Реферат
Складений відвідний пристрій відцентрового насоса, що містить кільцеву камеру, утворену циліндричним корпусом насоса, із встановленими в ній ексцентрично двома спіральними каналами, перевідним каналом і перегородкою, і радіальний напірний патрубок, який відрізняється тим, що площа вихідного перерізу спірального каналу, найбільш віддаленого від напірного патрубка, виконана більше площі вихідного перерізу іншого спірального каналу.
Текст

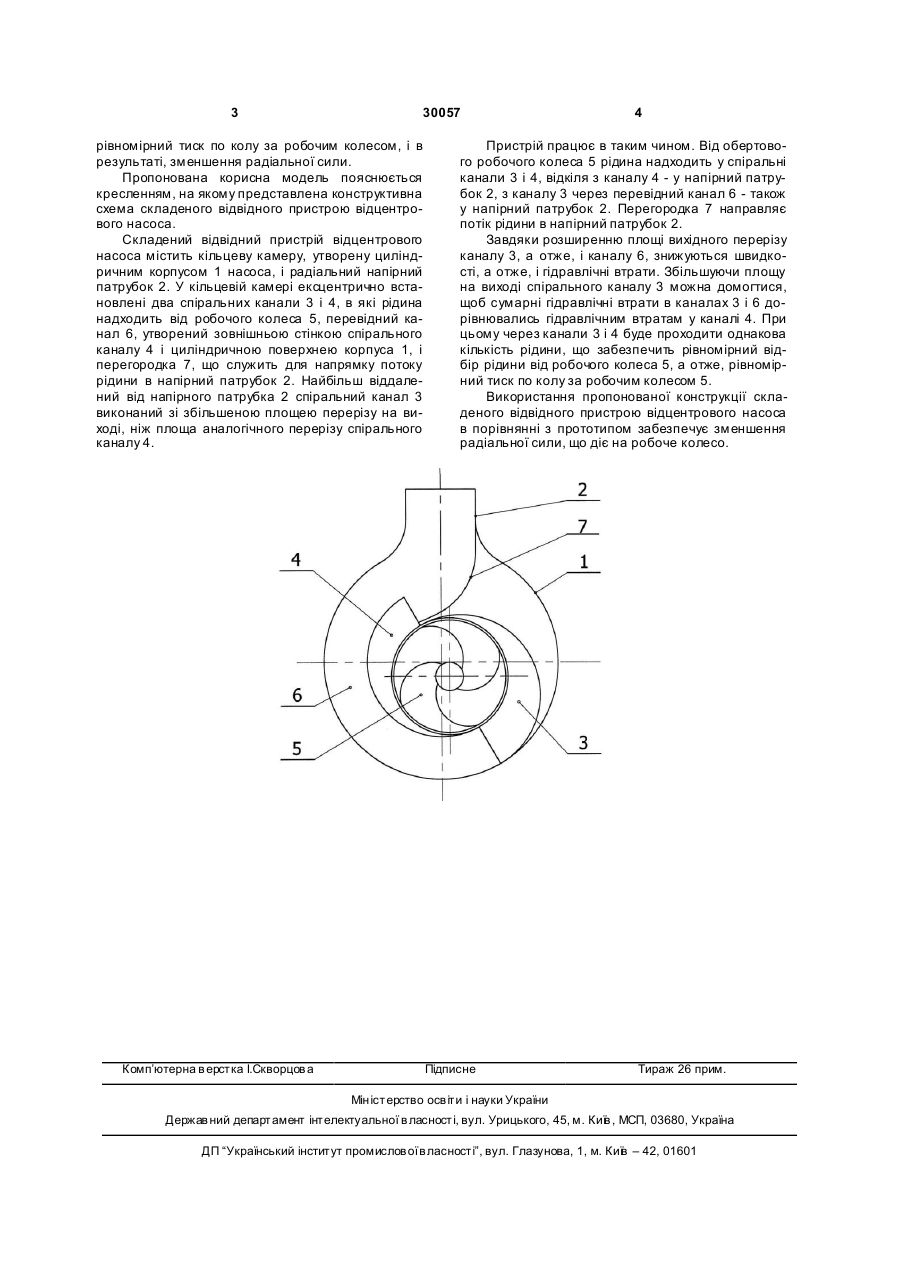

Складений відвідний пристрій відцентрового насоса, що містить кільцеву камеру, утворену ци 3 30057 рівномірний тиск по колу за робочим колесом, і в результаті, зменшення радіальної сили. Пропонована корисна модель пояснюється кресленням, на якому представлена конструктивна схема складеного відвідного пристрою відцентрового насоса. Складений відвідний пристрій відцентрового насоса містить кільцеву камеру, утворену циліндричним корпусом 1 насоса, і радіальний напірний патрубок 2. У кільцевій камері ексцентрично встановлені два спіральних канали 3 і 4, в які рідина надходить від робочого колеса 5, перевідний канал 6, утворений зовнішньою стінкою спірального каналу 4 і циліндричною поверхнею корпуса 1, і перегородка 7, що служить для напрямку потоку рідини в напірний патрубок 2. Найбільш віддалений від напірного патрубка 2 спіральний канал 3 виконаний зі збільшеною площею перерізу на виході, ніж площа аналогічного перерізу спірального каналу 4. Комп’ютерна в ерстка І.Скворцов а 4 Пристрій працює в таким чином. Від обертового робочого колеса 5 рідина надходить у спіральні канали 3 і 4, відкіля з каналу 4 - у напірний патрубок 2, з каналу 3 через перевідний канал 6 - також у напірний патрубок 2. Перегородка 7 направляє потік рідини в напірний патрубок 2. Завдяки розширенню площі вихідного перерізу каналу 3, а отже, і каналу 6, знижуються швидкості, а отже, і гідравлічні втрати. Збільшуючи площу на виході спірального каналу 3 можна домогтися, щоб сумарні гідравлічні втрати в каналах 3 і 6 дорівнювались гідравлічним втратам у каналі 4. При цьому через канали 3 і 4 буде проходити однакова кількість рідини, що забезпечить рівномірний відбір рідини від робочого колеса 5, а отже, рівномірний тиск по колу за робочим колесом 5. Використання пропонованої конструкції складеного відвідного пристрою відцентрового насоса в порівнянні з прототипом забезпечує зменшення радіальної сили, що діє на робоче колесо. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAssembled diverting device of centrifugal pump
Автори англійськоюHolovin Valerii Oleksiiovych
Назва патенту російськоюСоставное отводное устройство центробежного насоса
Автори російськоюГоловин Валерий Алексеевич
МПК / Мітки
МПК: F04D 29/04, F04D 29/44
Мітки: відвідний, насоса, складений, пристрій, відцентрового
