Складений відвідний пристрій відцентрового насоса
Формула / Реферат
Складений відвідний пристрій відцентрового насоса, що містить багатоканальний напрямний апарат і кільцевий відвід з радіальним напірним патрубком, який відрізняється тим, що площі вхідних перерізів дифузорних ділянок каналів напрямного апарата виконані зі збільшенням в напрямку проти обертання робочого колеса відцентрового насоса, причому канал з найменшою площею перерізу розташований навпроти або поблизу радіального напірного патрубка.
Текст

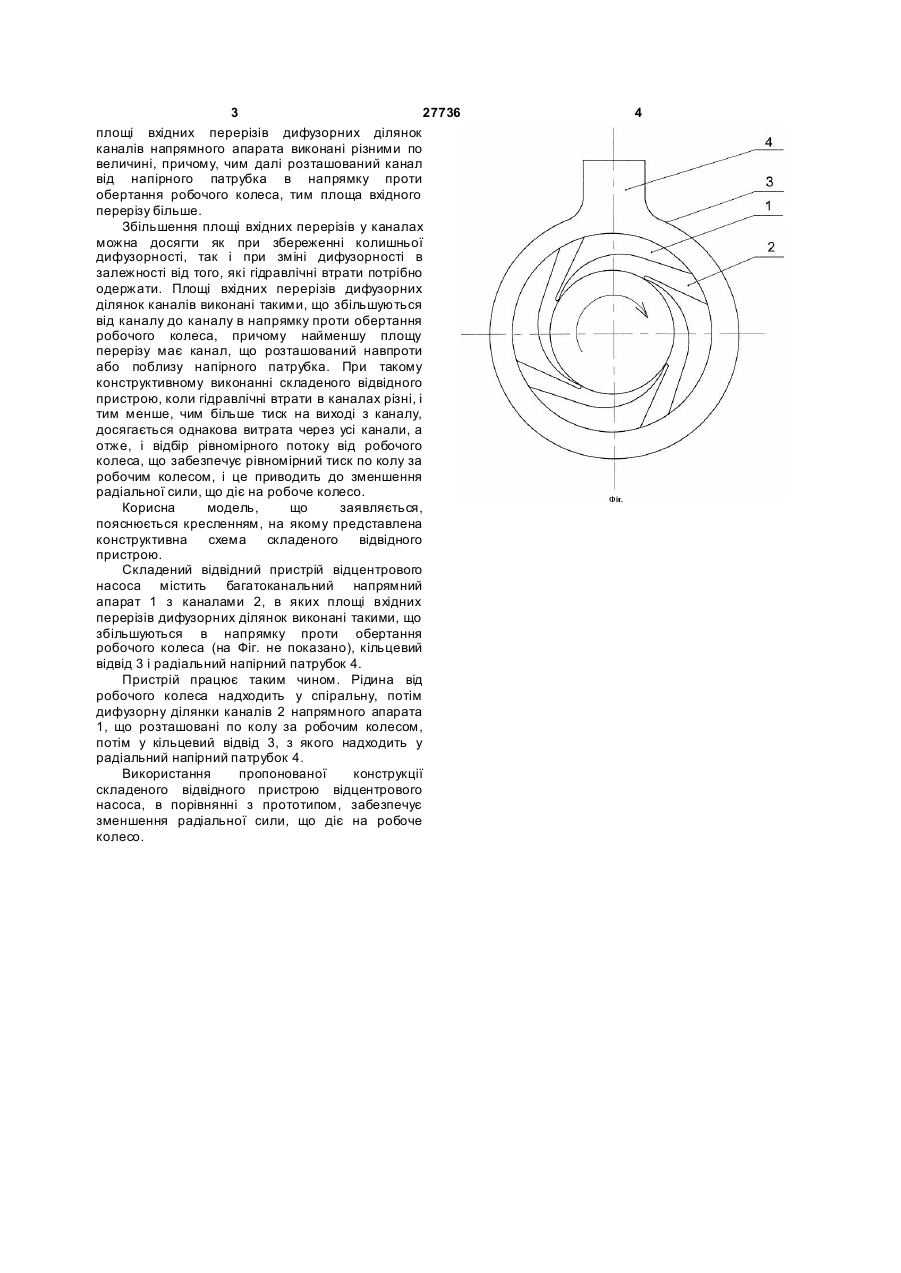

Складений відвідний пристрій відцентрового насоса, що містить багатоканальний напрямний 3 27736 площі вхідних перерізів дифузорних ділянок каналів напрямного апарата виконані різними по величині, причому, чим далі розташований канал від напірного патрубка в напрямку проти обертання робочого колеса, тим площа вхідного перерізу більше. Збільшення площі вхідних перерізів у каналах можна досягти як при збереженні колишньої дифузорності, так і при зміні дифузорності в залежності від того, які гідравлічні втрати потрібно одержати. Площі вхідних перерізів дифузорних ділянок каналів виконані такими, що збільшуються від каналу до каналу в напрямку проти обертання робочого колеса, причому найменшу площу перерізу має канал, що розташований навпроти або поблизу напірного патрубка. При такому конструктивному виконанні складеного відвідного пристрою, коли гідравлічні втрати в каналах різні, і тим менше, чим більше тиск на виході з каналу, досягається однакова витрата через усі канали, а отже, і відбір рівномірного потоку від робочого колеса, що забезпечує рівномірний тиск по колу за робочим колесом, і це приводить до зменшення радіальної сили, що діє на робоче колесо. Корисна модель, що заявляється, пояснюється кресленням, на якому представлена конструктивна схема складеного відвідного пристрою. Складений відвідний пристрій відцентрового насоса містить багатоканальний напрямний апарат 1 з каналами 2, в яких площі вхідних перерізів дифузорних ділянок виконані такими, що збільшуються в напрямку проти обертання робочого колеса (на Фіг. не показано), кільцевий відвід 3 і радіальний напірний патрубок 4. Пристрій працює таким чином. Рідина від робочого колеса надходить у спіральну, потім дифузорну ділянки каналів 2 напрямного апарата 1, що розташовані по колу за робочим колесом, потім у кільцевий відвід 3, з якого надходить у радіальний напірний патрубок 4. Використання пропонованої конструкції складеного відвідного пристрою відцентрового насоса, в порівнянні з прототипом, забезпечує зменшення радіальної сили, що діє на робоче колесо. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAssembled discharge unit of centrifugal pump
Автори англійськоюHolovin Valerii Oleksiiovych
Назва патенту російськоюСоставное отводное устройство центробежного насоса
Автори російськоюГоловин Валерий Алексеевич
МПК / Мітки
МПК: F04D 29/44
Мітки: насоса, відцентрового, відвідний, складений, пристрій
