Пристрій для вимірювання температури
Номер патенту: 30068
Опубліковано: 11.02.2008
Автори: Жагров Анатолій Семенович, Луценко Вадим Юрійович, Оселедчик Юрій Семенович
Формула / Реферат
Пристрій для вимірювання температури, що містить трансформатор, до первинної обмотки якого через ключ підключена термопара, а до вторинної - реєструючий пристрій, який відрізняється тим, що трансформатор містить додатковий контур, утворений послідовно включеними обмоткою, ключем та резистором.
Текст

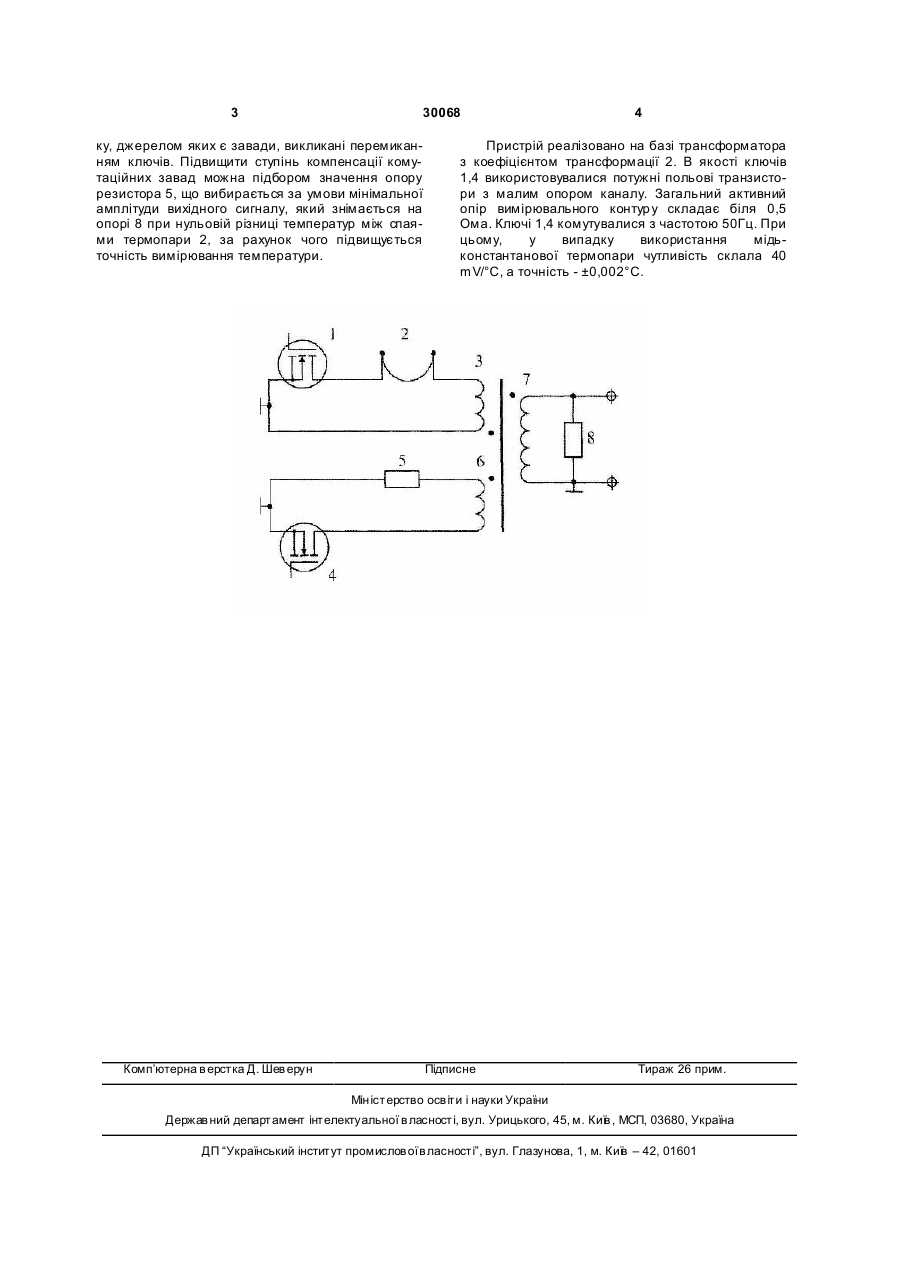

Пристрій для вимірювання температури, що містить трансформатор, до первинної обмотки якого через ключ підключена термопара, а до вторинної - реєструючий пристрій, який відрізняється тим, що трансформатор містить додатковий контур, утворений послідовно включеними обмоткою, ключем та резистором. (19) (21) u200711373 (22) 15.10.2007 (24) 11.02.2008 (72) ЛУЦЕНКО ВАДИМ ЮРІЙОВИЧ, U A, ОСЕЛЕДЧИК ЮРІЙ СЕМЕНОВИЧ, UA, ЖАГРОВ АН АТОЛІЙ СЕМЕНОВИЧ, U A (73) ЗАПОРІЗЬКА ДЕРЖАВН А ІНЖЕНЕРНА АКАДЕМІЯ, UA 3 30068 ку, джерелом яких є завади, викликані перемиканням ключів. Підвищити ступінь компенсації комутаційних завад можна підбором значення опору резистора 5, що вибирається за умови мінімальної амплітуди вихідного сигналу, який знімається на опорі 8 при нульовій різниці температур між спаями термопари 2, за рахунок чого підвищується точність вимірювання температури. Комп’ютерна в ерстка Д. Шев ерун 4 Пристрій реалізовано на базі трансформатора з коефіцієнтом трансформації 2. В якості ключів 1,4 використовувалися потужні польові транзистори з малим опором каналу. Загальний активний опір вимірювального контур у складає біля 0,5 Ома. Ключі 1,4 комутувалися з частотою 50Гц. При цьому, у випадку використання мідьконстантанової термопари чутливість склала 40 mV/°C, а точність - ±0,002°С. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for temperature measurement
Автори англійськоюLutsenko Vadym Yuriiovych, Oseledchyk Yurii Semenovych, Zhagrov Anatolii Semenovych
Назва патенту російськоюУстройство для измерения температуры
Автори російськоюЛуценко Вадим Юрьевич, Оселедчик Юрий Семенович, Жагров Анатолий Семенович
МПК / Мітки
МПК: G01K 7/02
Мітки: температури, пристрій, вимірювання
