П`єзоелектричний перетворювач механічних величин
Номер патенту: 30139
Опубліковано: 11.02.2008
Автори: Гуржій Андрій Миколайович, Кочкарьов Юрій Олександрович, Шарапов Валерій Михайлович, Гуржій Андрій Андрійович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, який містить дисковий п'єзоелемент з електродами у вигляді кілець і дисків та з'єднану з ним металеву пластину, який відрізняється тим, що на металевій пластині виконано виступ, діаметр dв якого дорівнює діаметру dд дискового електрода dв=dд, один електрод у вигляді кільця з'єднаний з вихідним проводом схеми, а електроди у вигляді диска з'єднані між собою та з загальним проводом схеми, причому діаметр dд диска дорівнює 0,57 від діаметра п'єзоелемента D, тобто dд=0,57D.
Текст

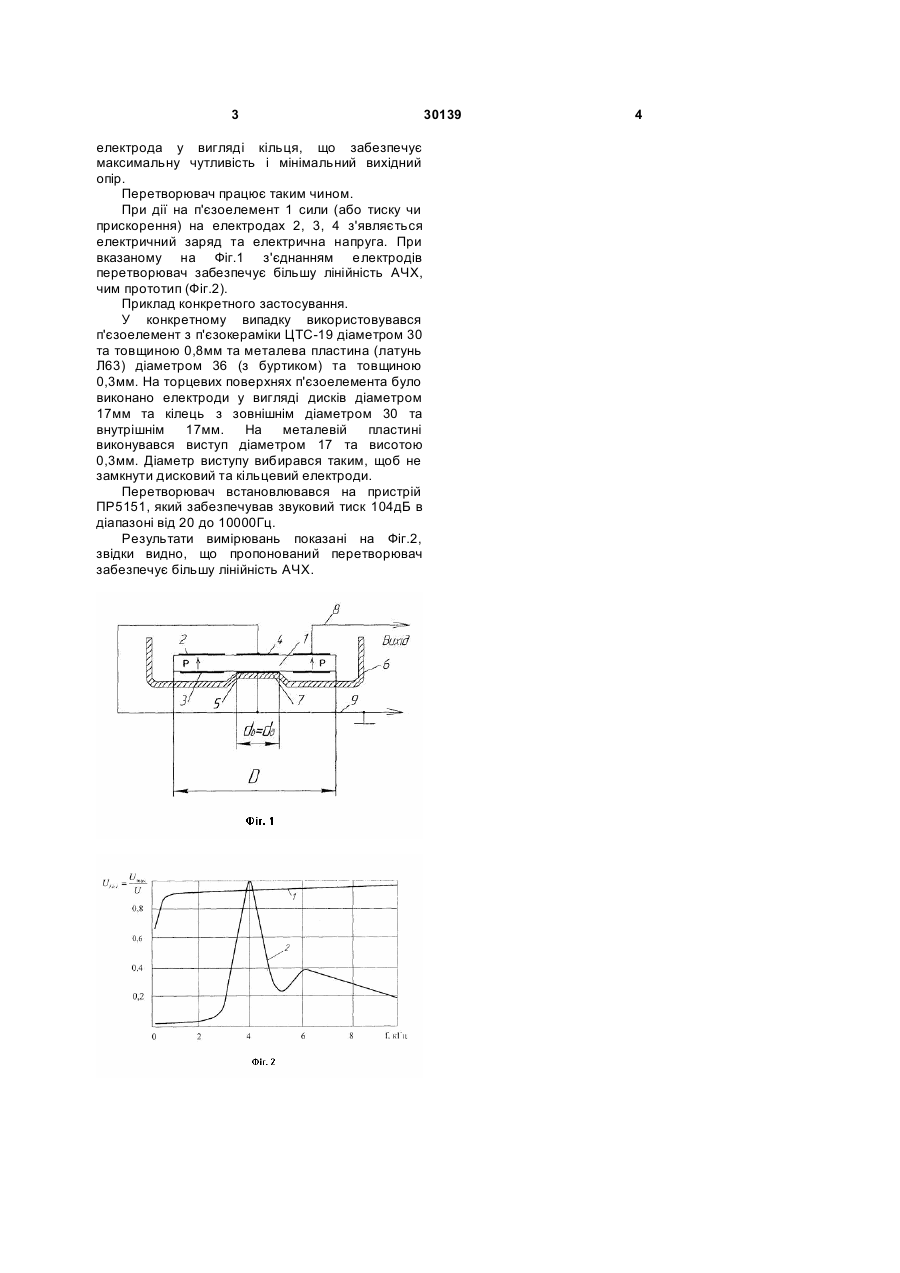

П'єзоелектричний перетворювач механічних величин, який містить дисковий п'єзоелемент з 3 електрода у вигляді кільця, що забезпечує максимальну чутливість і мінімальний вихідний опір. Перетворювач працює таким чином. При дії на п'єзоелемент 1 сили (або тиску чи прискорення) на електродах 2, 3, 4 з'являється електричний заряд та електрична напруга. При вказаному на Фіг.1 з'єднанням електродів перетворювач забезпечує більшу лінійність АЧХ, чим прототип (Фіг.2). Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм та металева пластина (латунь Л63) діаметром 36 (з буртиком) та товщиною 0,3мм. На торцевих поверхнях п'єзоелемента було виконано електроди у вигляді дисків діаметром 17мм та кілець з зовнішнім діаметром 30 та внутрішнім 17мм. На металевій пластині виконувався виступ діаметром 17 та висотою 0,3мм. Діаметр виступу вибирався таким, щоб не замкнути дисковий та кільцевий електроди. Перетворювач встановлювався на пристрій ПР5151, який забезпечував звуковий тиск 104дБ в діапазоні від 20 до 10000Гц. Результати вимірювань показані на Фіг.2, звідки видно, що пропонований перетворювач забезпечує більшу лінійність АЧХ. 30139 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych, Hurzhii Andrii Andriiovych, Kochkariov Yurii Oleksandrovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич, Гуржий Андрей Андреевич, Кочкарев Юрий Александрович
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: п'єзоелектричний, величин, перетворювач, механічних
Код посилання
<a href="https://ua.patents.su/2-30139-pehzoelektrichnijj-peretvoryuvach-mekhanichnikh-velichin.html" target="_blank" rel="follow" title="База патентів України">П`єзоелектричний перетворювач механічних величин</a>
П’єзоелектричний перетворювач механічних величин
Номер патенту: 19704
Опубліковано: 15.12.2006
Автори: Бондаренко Юлія Юріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Шарапова Олена Валеріївна
МПК: G01L 1/16, G01P 15/09
Мітки: п'єзоелектричний, механічних, перетворювач, величин
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, та узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді двох півдисків і двох півкілець, а на другій торцевій поверхні - у вигляді диска, причому електроди у вигляді півкілець підключені до входів узгоджуючих...
П’єзоелектричний перетворювач механічних величин
Номер патенту: 19701
Опубліковано: 15.12.2006
Автори: Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Бондаренко Юлія Юріївна, Мусієнко Максим Павлович
МПК: G01L 1/16, G01P 15/09
Мітки: механічних, п'єзоелектричний, величин, перетворювач
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді диска та двох півкілець, а на другій торцевій поверхні - у вигляді диска, причому входи узгоджуючих підсилювачів підключені до електрода у вигляді диска на...
П’єзоелектричний перетворювач механічних величин
Номер патенту: 19708
Опубліковано: 15.12.2006
Автори: Шарапова Олена Валеріївна, Савін Віктор Гурійович, Шарапов Валерій Михайлович, Бондаренко Юлія Юріївна, Дідковський Віталій Семенович
МПК: G01P 15/09, G01L 1/16
Мітки: механічних, перетворювач, п'єзоелектричний, величин
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить узгоджуючий підсилювач та дисковий п'єзоелемент з електродами, поляризований по товщині, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді двох півдисків і двох півкілець, а на другій торцевій поверхні - у вигляді диска, причому електроди у вигляді півдисків підключені до входів узгоджуючих...
П’єзоелектричний перетворювач механічних величин
Номер патенту: 62730
Опубліковано: 15.12.2003
Автори: Балковська Юлія Юріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович
МПК: G01P 15/09, G01L 1/16
Мітки: величин, перетворювач, п'єзоелектричний, механічних
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить асиметричний біморфний елемент, який складається з металевої пластини та дискового п'єзоелемента, який поляризований по товщині, з електродами, які підключені до входу узгоджувального підсилювача та загального проводу схеми, який відрізняється тим, що електроди на п'єзоелементі виконані на одній з торцевих поверхонь у вигляді диска та кільця, а металева пластина закріплена на другій...
П’єзоелектричний перетворювач механічних величин
Номер патенту: 19705
Опубліковано: 15.12.2006
Автори: Бондаренко Юлія Юріївна, Шарапова Олена Валеріївна, Шарапов Валерій Михайлович
МПК: G01P 15/09, G01L 1/16
Мітки: п'єзоелектричний, механічних, перетворювач, величин
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді диска та двох півкілець, а на другій торцевій поверхні - у вигляді кільця, причому входи узгоджуючих підсилювачів підключені до електрода у вигляді диска, а...
