Тренажер для відпрацювання елементів рукопашного бою “ут рб”

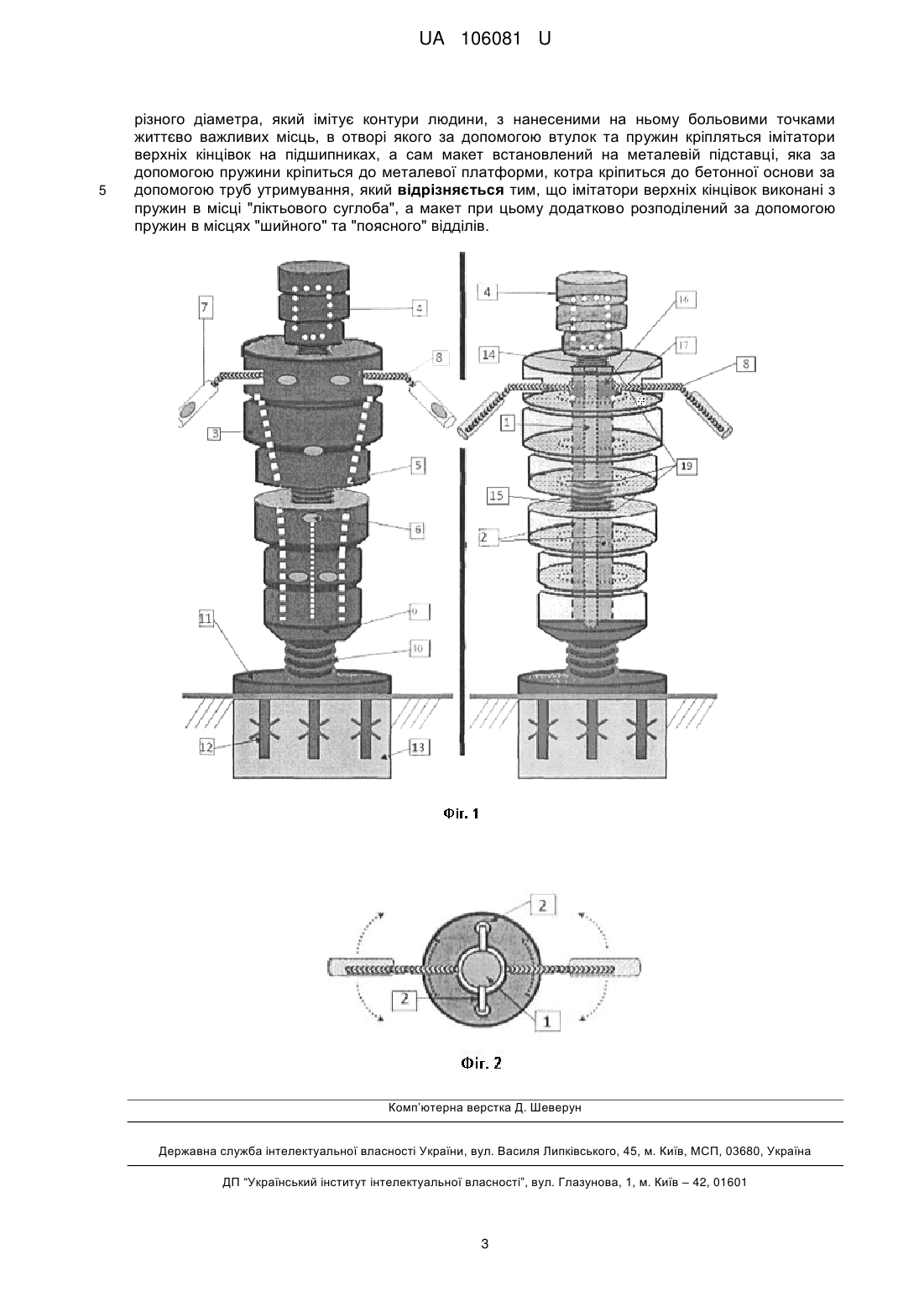

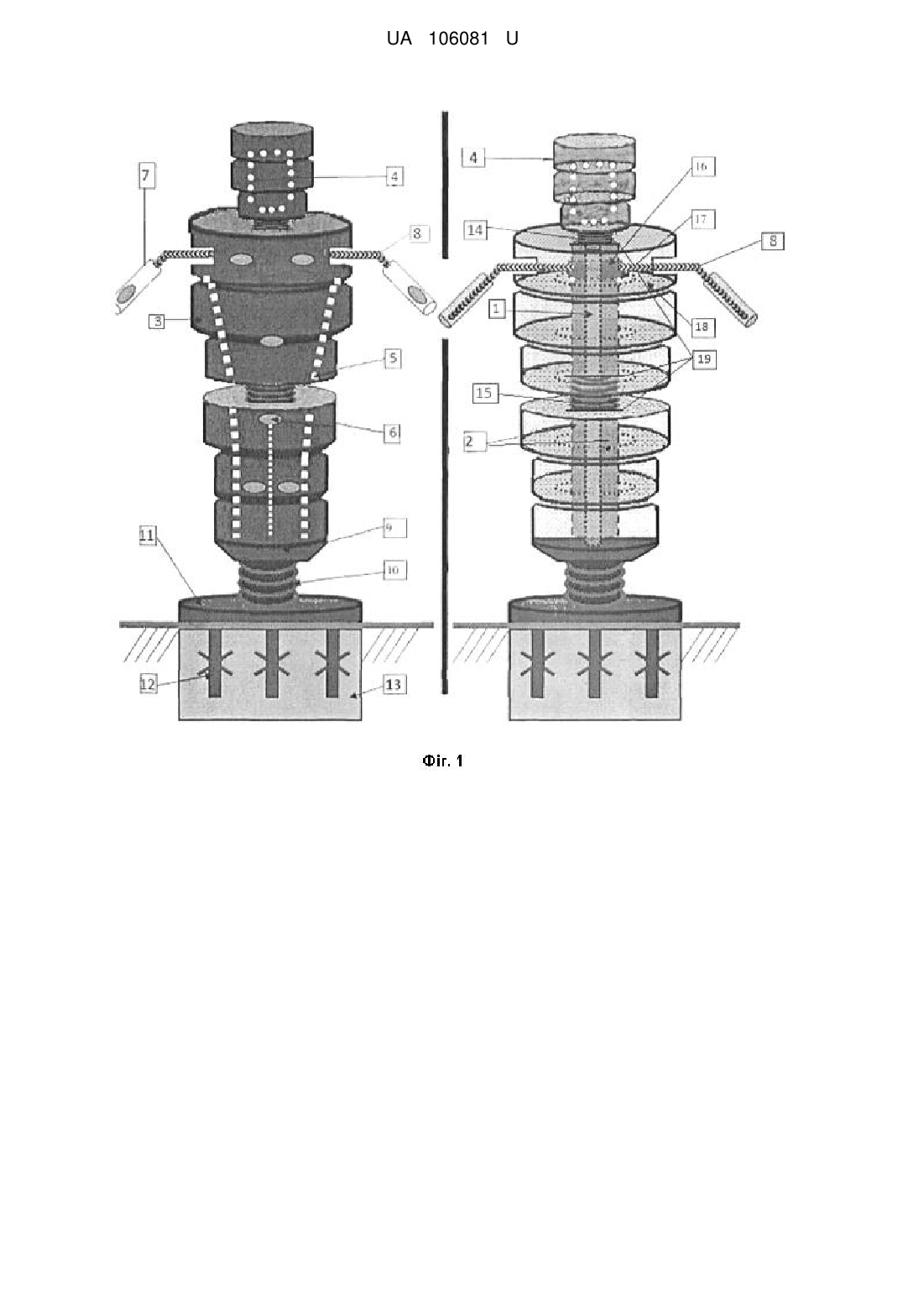

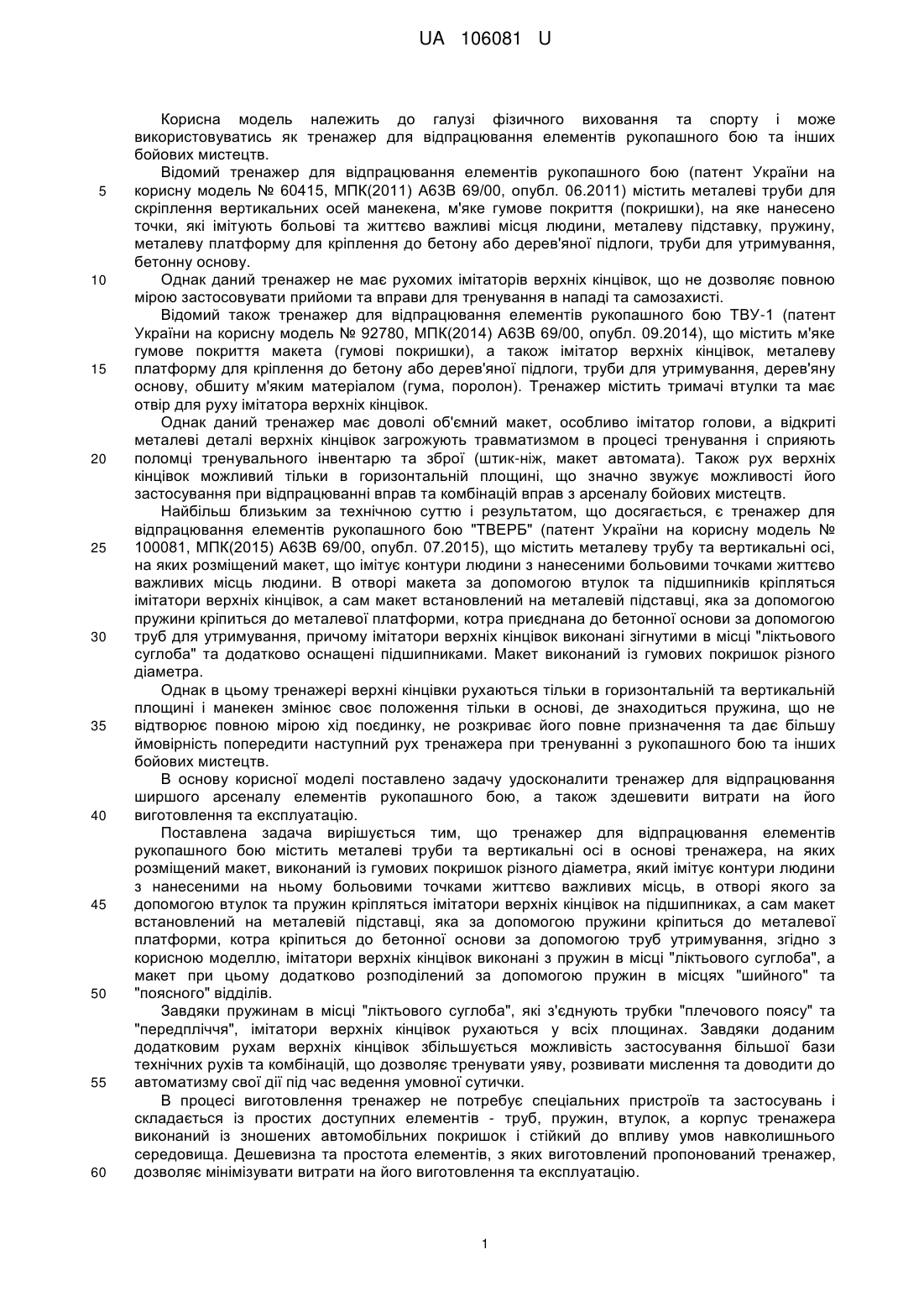

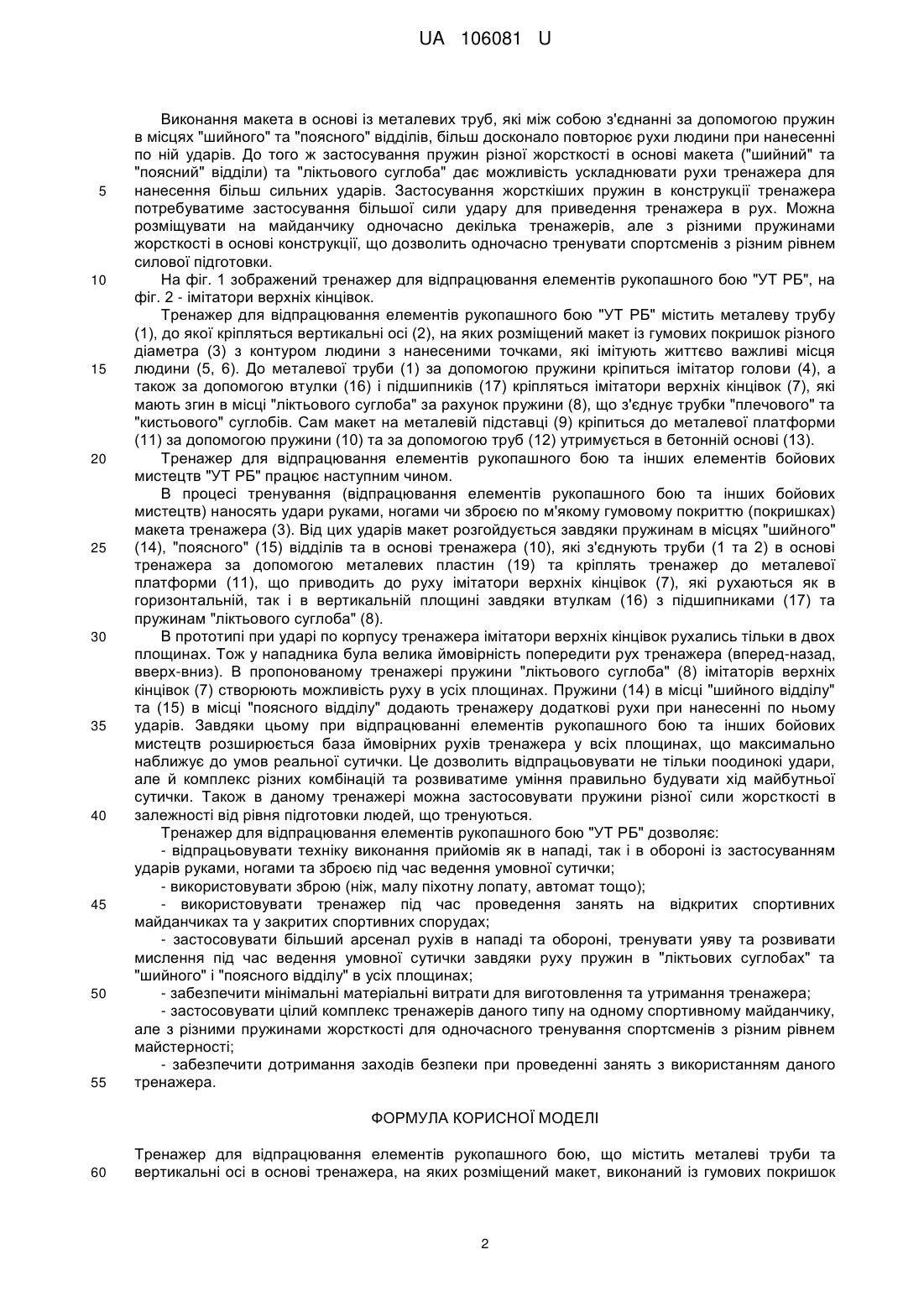

Реферат: Тренажер для відпрацювання елементів рукопашного бою містить металеві труби та вертикальні осі в основі тренажера, на яких розміщений макет, який виконаний із гумових покришок різного діаметра та імітує контури людини, з нанесеними на ньому больовими точками життєво важливих місць. В отворі макета за допомогою втулок та пружин кріпляться імітатори верхніх кінцівок на підшипниках. Сам макет встановлений на металевій підставці, яка за допомогою пружини кріпиться до металевої платформи, котра кріпиться до бетонної основи за допомогою труб утримування. Імітатори верхніх кінцівок виконані з пружин в місці "ліктьового суглоба", а макет при цьому додатково розподілений за допомогою пружин в місцях "шийного" та "поясного" відділів. UA 106081 U (12) UA 106081 U UA 106081 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі фізичного виховання та спорту і може використовуватись як тренажер для відпрацювання елементів рукопашного бою та інших бойових мистецтв. Відомий тренажер для відпрацювання елементів рукопашного бою (патент України на корисну модель № 60415, МПК(2011) А63В 69/00, опубл. 06.2011) містить металеві труби для скріплення вертикальних осей манекена, м'яке гумове покриття (покришки), на яке нанесено точки, які імітують больові та життєво важливі місця людини, металеву підставку, пружину, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для утримування, бетонну основу. Однак даний тренажер не має рухомих імітаторів верхніх кінцівок, що не дозволяє повною мірою застосовувати прийоми та вправи для тренування в нападі та самозахисті. Відомий також тренажер для відпрацювання елементів рукопашного бою ТВУ-1 (патент України на корисну модель № 92780, МПК(2014) А63В 69/00, опубл. 09.2014), що містить м'яке гумове покриття макета (гумові покришки), а також імітатор верхніх кінцівок, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для утримування, дерев'яну основу, обшиту м'яким матеріалом (гума, поролон). Тренажер містить тримачі втулки та має отвір для руху імітатора верхніх кінцівок. Однак даний тренажер має доволі об'ємний макет, особливо імітатор голови, а відкриті металеві деталі верхніх кінцівок загрожують травматизмом в процесі тренування і сприяють поломці тренувального інвентарю та зброї (штик-ніж, макет автомата). Також рух верхніх кінцівок можливий тільки в горизонтальній площині, що значно звужує можливості його застосування при відпрацюванні вправ та комбінацій вправ з арсеналу бойових мистецтв. Найбільш близьким за технічною суттю і результатом, що досягається, є тренажер для відпрацювання елементів рукопашного бою "ТВЕРБ" (патент України на корисну модель № 100081, МПК(2015) А63В 69/00, опубл. 07.2015), що містить металеву трубу та вертикальні осі, на яких розміщений макет, що імітує контури людини з нанесеними больовими точками життєво важливих місць людини. В отворі макета за допомогою втулок та підшипників кріпляться імітатори верхніх кінцівок, а сам макет встановлений на металевій підставці, яка за допомогою пружини кріпиться до металевої платформи, котра приєднана до бетонної основи за допомогою труб для утримування, причому імітатори верхніх кінцівок виконані зігнутими в місці "ліктьового суглоба" та додатково оснащені підшипниками. Макет виконаний із гумових покришок різного діаметра. Однак в цьому тренажері верхні кінцівки рухаються тільки в горизонтальній та вертикальній площині і манекен змінює своє положення тільки в основі, де знаходиться пружина, що не відтворює повною мірою хід поєдинку, не розкриває його повне призначення та дає більшу ймовірність попередити наступний рух тренажера при тренуванні з рукопашного бою та інших бойових мистецтв. В основу корисної моделі поставлено задачу удосконалити тренажер для відпрацювання ширшого арсеналу елементів рукопашного бою, а також здешевити витрати на його виготовлення та експлуатацію. Поставлена задача вирішується тим, що тренажер для відпрацювання елементів рукопашного бою містить металеві труби та вертикальні осі в основі тренажера, на яких розміщений макет, виконаний із гумових покришок різного діаметра, який імітує контури людини з нанесеними на ньому больовими точками життєво важливих місць, в отворі якого за допомогою втулок та пружин кріпляться імітатори верхніх кінцівок на підшипниках, а сам макет встановлений на металевій підставці, яка за допомогою пружини кріпиться до металевої платформи, котра кріпиться до бетонної основи за допомогою труб утримування, згідно з корисною моделлю, імітатори верхніх кінцівок виконані з пружин в місці "ліктьового суглоба", а макет при цьому додатково розподілений за допомогою пружин в місцях "шийного" та "поясного" відділів. Завдяки пружинам в місці "ліктьового суглоба", які з'єднують трубки "плечового поясу" та "передпліччя", імітатори верхніх кінцівок рухаються у всіх площинах. Завдяки доданим додатковим рухам верхніх кінцівок збільшується можливість застосування більшої бази технічних рухів та комбінацій, що дозволяє тренувати уяву, розвивати мислення та доводити до автоматизму свої дії під час ведення умовної сутички. В процесі виготовлення тренажер не потребує спеціальних пристроїв та застосувань і складається із простих доступних елементів - труб, пружин, втулок, а корпус тренажера виконаний із зношених автомобільних покришок і стійкий до впливу умов навколишнього середовища. Дешевизна та простота елементів, з яких виготовлений пропонований тренажер, дозволяє мінімізувати витрати на його виготовлення та експлуатацію. 1 UA 106081 U 5 10 15 20 25 30 35 40 45 50 55 Виконання макета в основі із металевих труб, які між собою з'єднанні за допомогою пружин в місцях "шийного" та "поясного" відділів, більш досконало повторює рухи людини при нанесенні по ній ударів. До того ж застосування пружин різної жорсткості в основі макета ("шийний" та "поясний" відділи) та "ліктьового суглоба" дає можливість ускладнювати рухи тренажера для нанесення більш сильних ударів. Застосування жорсткіших пружин в конструкції тренажера потребуватиме застосування більшої сили удару для приведення тренажера в рух. Можна розміщувати на майданчику одночасно декілька тренажерів, але з різними пружинами жорсткості в основі конструкції, що дозволить одночасно тренувати спортсменів з різним рівнем силової підготовки. На фіг. 1 зображений тренажер для відпрацювання елементів рукопашного бою "УТ РБ", на фіг. 2 - імітатори верхніх кінцівок. Тренажер для відпрацювання елементів рукопашного бою "УТ РБ" містить металеву трубу (1), до якої кріпляться вертикальні осі (2), на яких розміщений макет із гумових покришок різного діаметра (3) з контуром людини з нанесеними точками, які імітують життєво важливі місця людини (5, 6). До металевої труби (1) за допомогою пружини кріпиться імітатор голови (4), а також за допомогою втулки (16) і підшипників (17) кріпляться імітатори верхніх кінцівок (7), які мають згин в місці "ліктьового суглоба" за рахунок пружини (8), що з'єднує трубки "плечового" та "кистьового" суглобів. Сам макет на металевій підставці (9) кріпиться до металевої платформи (11) за допомогою пружини (10) та за допомогою труб (12) утримується в бетонній основі (13). Тренажер для відпрацювання елементів рукопашного бою та інших елементів бойових мистецтв "УТ РБ" працює наступним чином. В процесі тренування (відпрацювання елементів рукопашного бою та інших бойових мистецтв) наносять удари руками, ногами чи зброєю по м'якому гумовому покриттю (покришках) макета тренажера (3). Від цих ударів макет розгойдується завдяки пружинам в місцях "шийного" (14), "поясного" (15) відділів та в основі тренажера (10), які з'єднують труби (1 та 2) в основі тренажера за допомогою металевих пластин (19) та кріплять тренажер до металевої платформи (11), що приводить до руху імітатори верхніх кінцівок (7), які рухаються як в горизонтальній, так і в вертикальній площині завдяки втулкам (16) з підшипниками (17) та пружинам "ліктьового суглоба" (8). В прототипі при ударі по корпусу тренажера імітатори верхніх кінцівок рухались тільки в двох площинах. Тож у нападника була велика ймовірність попередити рух тренажера (вперед-назад, вверх-вниз). В пропонованому тренажері пружини "ліктьового суглоба" (8) імітаторів верхніх кінцівок (7) створюють можливість руху в усіх площинах. Пружини (14) в місці "шийного відділу" та (15) в місці "поясного відділу" додають тренажеру додаткові рухи при нанесенні по ньому ударів. Завдяки цьому при відпрацюванні елементів рукопашного бою та інших бойових мистецтв розширюється база ймовірних рухів тренажера у всіх площинах, що максимально наближує до умов реальної сутички. Це дозволить відпрацьовувати не тільки поодинокі удари, але й комплекс різних комбінацій та розвиватиме уміння правильно будувати хід майбутньої сутички. Також в даному тренажері можна застосовувати пружини різної сили жорсткості в залежності від рівня підготовки людей, що тренуються. Тренажер для відпрацювання елементів рукопашного бою "УТ РБ" дозволяє: - відпрацьовувати техніку виконання прийомів як в нападі, так і в обороні із застосуванням ударів руками, ногами та зброєю під час ведення умовної сутички; - використовувати зброю (ніж, малу піхотну лопату, автомат тощо); - використовувати тренажер під час проведення занять на відкритих спортивних майданчиках та у закритих спортивних спорудах; - застосовувати більший арсенал рухів в нападі та обороні, тренувати уяву та розвивати мислення під час ведення умовної сутички завдяки руху пружин в "ліктьових суглобах" та "шийного" і "поясного відділу" в усіх площинах; - забезпечити мінімальні матеріальні витрати для виготовлення та утримання тренажера; - застосовувати цілий комплекс тренажерів даного типу на одному спортивному майданчику, але з різними пружинами жорсткості для одночасного тренування спортсменів з різним рівнем майстерності; - забезпечити дотримання заходів безпеки при проведенні занять з використанням даного тренажера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Тренажер для відпрацювання елементів рукопашного бою, що містить металеві труби та вертикальні осі в основі тренажера, на яких розміщений макет, виконаний із гумових покришок 2 UA 106081 U 5 різного діаметра, який імітує контури людини, з нанесеними на ньому больовими точками життєво важливих місць, в отворі якого за допомогою втулок та пружин кріпляться імітатори верхніх кінцівок на підшипниках, а сам макет встановлений на металевій підставці, яка за допомогою пружини кріпиться до металевої платформи, котра кріпиться до бетонної основи за допомогою труб утримування, який відрізняється тим, що імітатори верхніх кінцівок виконані з пружин в місці "ліктьового суглоба", а макет при цьому додатково розподілений за допомогою пружин в місцях "шийного" та "поясного" відділів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
