Керамічна маса для отримання клінкерних будівельних виробів

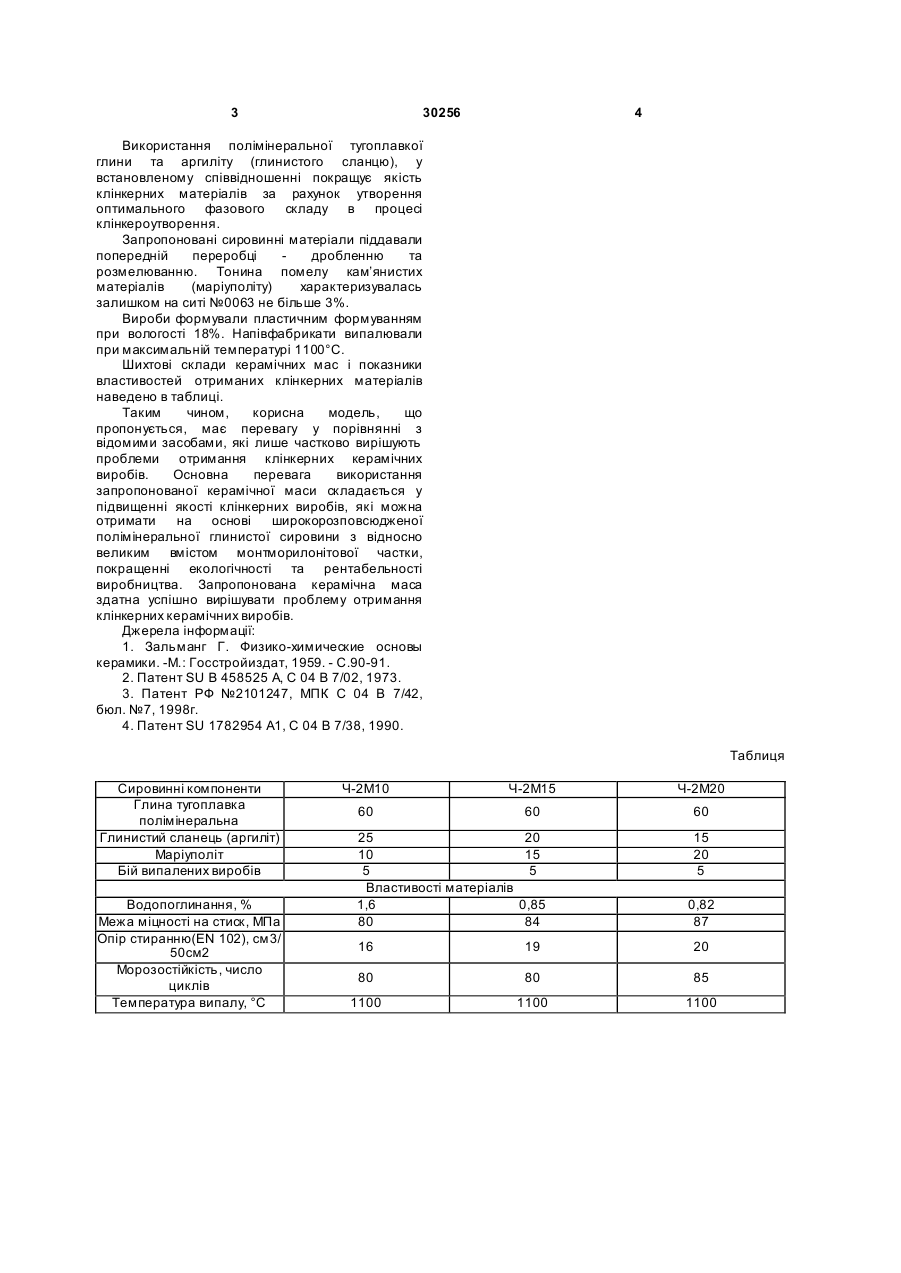

Керамічна маса для отримання клінкерних виробів на основі тугоплавкої полімінеральної монтморилонітвмісної глини, яка відрізняється тим, що додатково містить глинистий сланець (аргіліт), маріуполіт, бій випалених виробів у наступному співвідношенні, мас. %: тугоплавка полімінеральна 60 монтморилонітвмісна глина глинистий сланець (аргіліт) 15-25 маріуполіт 10-20 бій випалених виробів 5. (19) (21) u200707132 (22) 25.06.2007 (24) 25.02.2008 (72) РИЩЕНКО МИХАЙЛО ІВАНОВИЧ, UA, ЩУКІНА ЛЮДМИЛА П АВЛІВН А, U A, ФЕДОРЕНКО ОЛЕНА ЮРІЇВН А, UA, ФІРСОВ КОСТЯНТИН МИКОЛАЙОВИЧ, UA, ЗІНЧЕНКО ВОЛОДИ МИР ОЛЕКСІЙОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A (56) 3 30256 4 Використання полімінеральної тугоплавкої глини та аргиліту (глинистого сланцю), у встановленому співвідношенні покращує якість клінкерних матеріалів за рахунок утворення оптимального фазового складу в процесі клінкероутворення. Запропоновані сировинні матеріали піддавали попередній переробці дробленню та розмелюванню. Тонина помелу кам’янистих матеріалів (маріуполіту) характеризувалась залишком на ситі №0063 не більше 3%. Вироби формували пластичним формуванням при вологості 18%. Напівфабрикати випалювали при максимальній температурі 1100°С. Шихтові склади керамічних мас і показники властивостей отриманих клінкерних матеріалів наведено в таблиці. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими засобами, які лише частково вирішують проблеми отримання клінкерних керамічних виробів. Основна перевага використання запропонованої керамічної маси складається у підвищенні якості клінкерних виробів, які можна отримати на основі широкорозповсюдженої полімінеральної глинистої сировини з відносно великим вмістом монтморилонітової частки, покращенні екологічності та рентабельності виробництва. Запропонована керамічна маса здатна успішно вирішувати проблему отримання клінкерних керамічних виробів. Джерела інформації: 1. Зальманг Г. Физико-химические основы керамики. -М.: Госстройиздат, 1959. - С.90-91. 2. Патент SU В 458525 А, С 04 В 7/02, 1973. 3. Патент РФ №2101247, МПК С 04 В 7/42, бюл. №7, 1998г. 4. Патент SU 1782954 А1, С 04 В 7/38, 1990. Таблиця Сировинні компоненти Глина тугоплавка полімінеральна Глинистий сланець (аргиліт) Маріуполіт Бій випалених виробів Водопоглинання, % Межа міцності на стиск, МПа Опір стиранню(EN 102), см3/ 50см2 Морозостійкість, число циклів Температура випалу, °С Ч-2М10 Ч-2М15 Ч-2М20 60 60 60 25 10 5 Властивості матеріалів 1,6 80 20 15 5 15 20 5 0,85 84 0,82 87 16 19 20 80 80 85 1100 1100 1100
