Замок піддатливості для кріплення із спецпрофілю

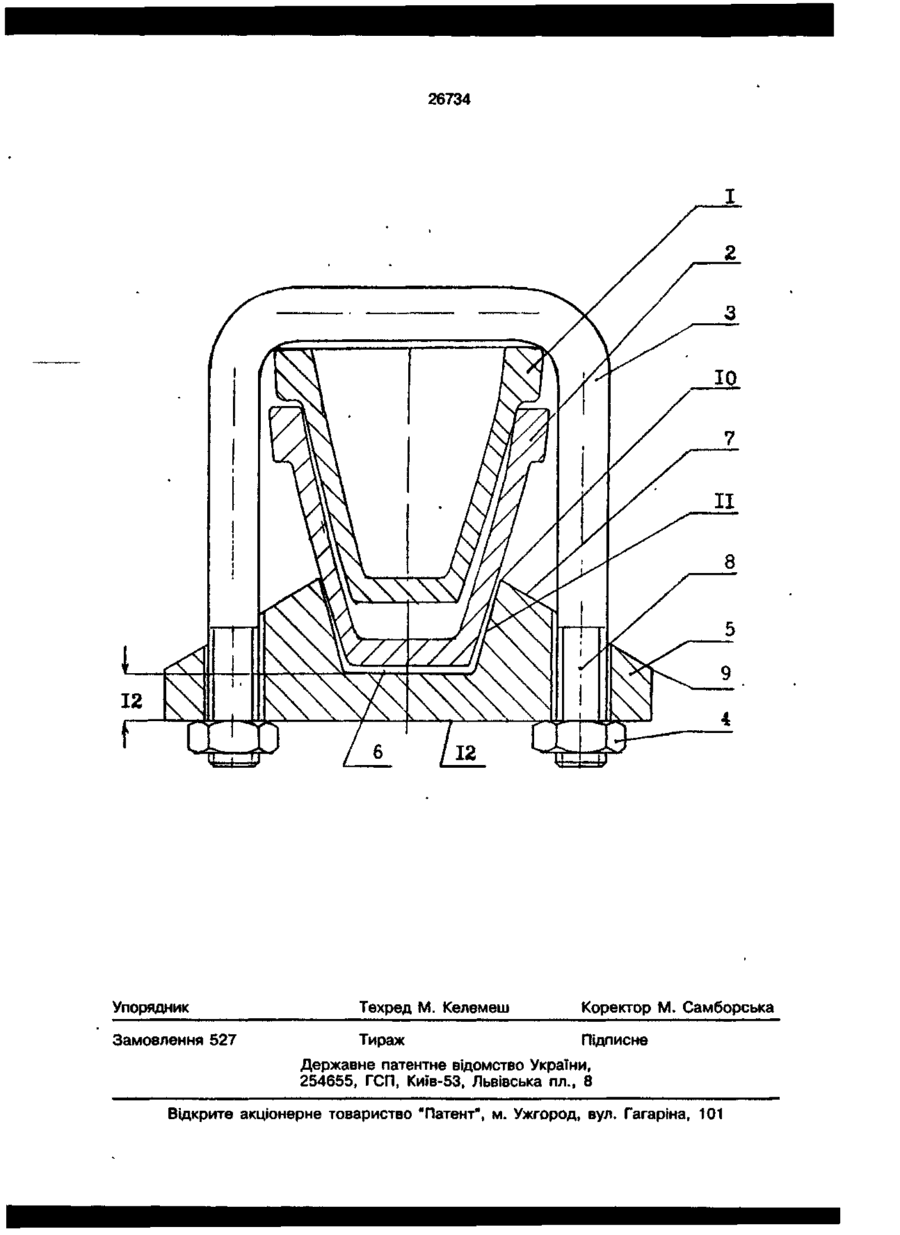

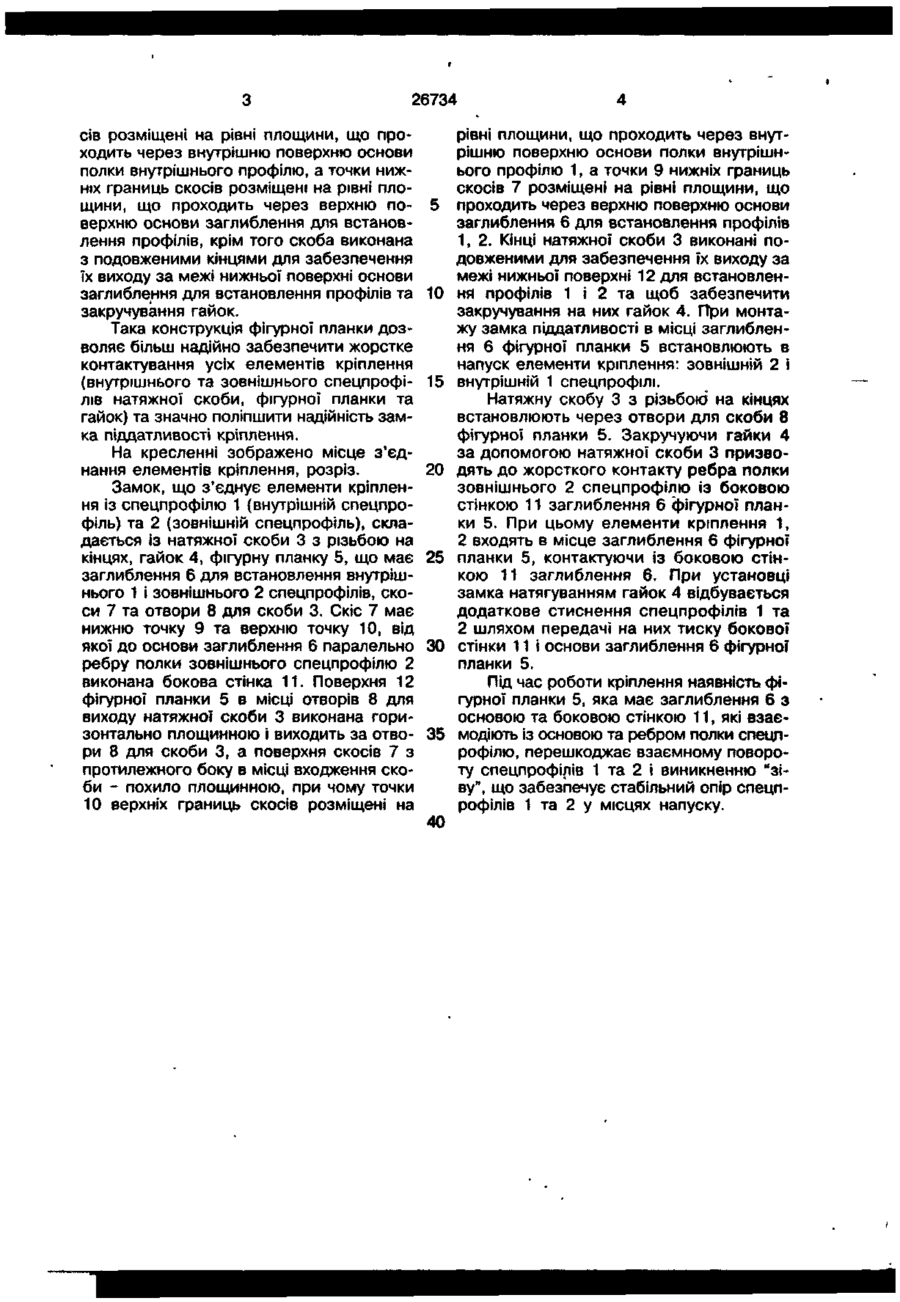

Замок піддатливості для кріплення із спецпрофілю, який містить натяжну скобу з різзю на кінцях, гайки, фігурну планку, що має заглиблення для встановлення внутрішнього і зовнішнього профілів, скоси та отвори для натяжної скоби, який в і д р і з н я є т ь с я тим, що поверхня фігурної планки в місці отворів для виходу натяжної скоби виконана горизонтальною площинною \ виходить за отвори для скоби, а поверхня скосів з протилежного боку в місці входження скоби - похилою площинною, при чому точки верхніх границь скосів розміщені на рівні площини, що проходить через внутрішню поверхню основи полиці внутрішнього профілю, а точки нижніх границь скосів розміщені на рівні площини, що проходить через верхню поверхню основи заглиблення для встановлення профілів, крім того скоба виконана з подовженими кінцями для забезпечення їх виходу за межі нижньої поверхні основи заглиблення для встановлення профілів та закручування гайок. Винахід відноситься до гірничої промисловості та може бути використаний для кріплення гірничих виробок металевим кріпленням із спецпрофілю. Відомим є замок піддатливості для кріплення із спецпрофілю, який включає натяжну скобу з різьбою на кінцях, гайки, фігурну планку, що має заглиблення для встановлення внутрішнього і зовнішнього профілів, скоси та отвори для скоби [1]. Цей замок піддатливості обраний нами за прототип. Недоліком прототипу є те, що він не забезпечує достатньої стабільності роботи замка при зміні гірничого навантаження на кріплення, що пов'язано з складністю конфігурації фігурної планки, яка може призвести до її деформації. В основу винаходу поставлено задачу підвищення стабільності роботи замка при зміні гірничого навантаження на кріплення шляхом спрощення конструкції фігурної планки. Поставлена задача досягається тим, що у відомому замку піддатливості для кріплення із спецпрофілю, який включає натяжну скобу з різьбою на кінцях, гайки, фігурну планку, що має заглиблення для встановлення внутрішнього і зовнішнього профілів, скоси та отвори для скоби, поверхня фігурної планки в місці отворів для виходу скоби виконана горизонтально площинною і виходить за отвори для скоби, а поверхня скосів з протилежного боку в місці входження скоб - похило площинною, причому точки верхніх границь ско С > о. OJ о 26734 сів розміщені на рівні площини, що проходить через внутрішню поверхню основи полки внутрішнього профілю, а точки нижніх границь скосів розміщені на рівні площини, що проходить через верхню поверхню основи заглиблення для встановлення профілів, крім того скоба виконана з подовженими кінцями для забезпечення їх виходу за межі нижньої поверхні основи заглиблення для встановлення профілів та закручування гайок. Така конструкція фігурної планки дозволяє більш надійно забезпечити жорстке контактування усіх елементів кріплення (внутрішнього та зовнішнього спецпрофілів натяжної скоби, фігурної планки та гайок) та значно поліпшити надійність замка піддатливості кріплення. На кресленні зображено місце з'єднання елементів кріплення, розріз. Замок, що з'єднує елементи кріплення із спецпрофілю 1 (внутрішній спецпрофіль) та 2 (зовнішній спецпрофіль), складається із натяжної скоби 3 з різьбою на кінцях, гайок 4, фігурну планку 5, що має заглиблення 6 для встановлення внутрішнього 1 і зовнішнього 2 спецпрофілів, скоси 7 та отвори 8 для скоби 3. Скіс 7 має нижню точку 9 та верхню точку 10, від якої до основи заглиблення 6 паралельно ребру полки зовнішнього спецпрофілю 2 виконана бокова стінка 11. Поверхня 12 фігурної планки 5 в місці отворів 8 для виходу натяжної скоби 3 виконана горизонтально площинною і виходить за отвори 8 для скоби 3, а поверхня скосів 7 з протилежного боку в місці входження скоби - похило площинною, при чому точки 10 верхніх границь скосів розміщені на 5 10 15 20 25 ЗО 35 40 рівні площини, що проходить через внутрішню поверхню основи полки внутрішнього профілю 1, а точки 9 нижніх границь скосів 7 розміщені на рівні площини, що проходить через верхню поверхню основи заглиблення 6 для встановлення профілів 1, 2. Кінці натяжної скоби 3 виконані подовженими для забезпечення їх виходу за межі нижньої поверхні 12 для встановлення профілів 1 і 2 та щоб забезпечити закручування на них гайок 4. ГТри монтажу замка піддатливості в місці заглиблення б фігурної планки 5 встановлюють в напуск елементи кріплення: зовнішній 2 і внутрішній 1 спецпрофілі. Натяжну скобу 3 з різьбою на кінцях встановлюють через отвори для скоби 8 фігурної планки 5. Закручуючи гайки 4 за допомогою натяжної скоби 3 призводять до жорсткого контакту ребра полки зовнішнього 2 спецпрофілю із боковою стінкою 11 заглиблення 6 фігурної планки 5. При цьому елементи кріплення 1, 2 входять в місце заглиблення 6 фігурної планки 5, контактуючи із боковою стінкою 11 заглиблення 6. При установці замка натягуванням гайок 4 відбувається додаткове стиснення спецпрофілів 1 та 2 шляхом передачі на них тиску бокової стінки 11 і основи заглиблення 6 фігурної планки 5. Під час роботи кріплення наявність фігурної планки 5, яка має заглиблення 6 з основою та боковою стінкою 11, які взаємодіють із основою та ребром полки спецпрофілю, перешкоджає взаємному повороту спецпрофілів 1 та 2 і виникненню "зіву", що забезпечує стабільний опір спецпрофілів 1 та 2 у місцях напуску. 26734 Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 527 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 с '• 1 t
