Бурякоукладач

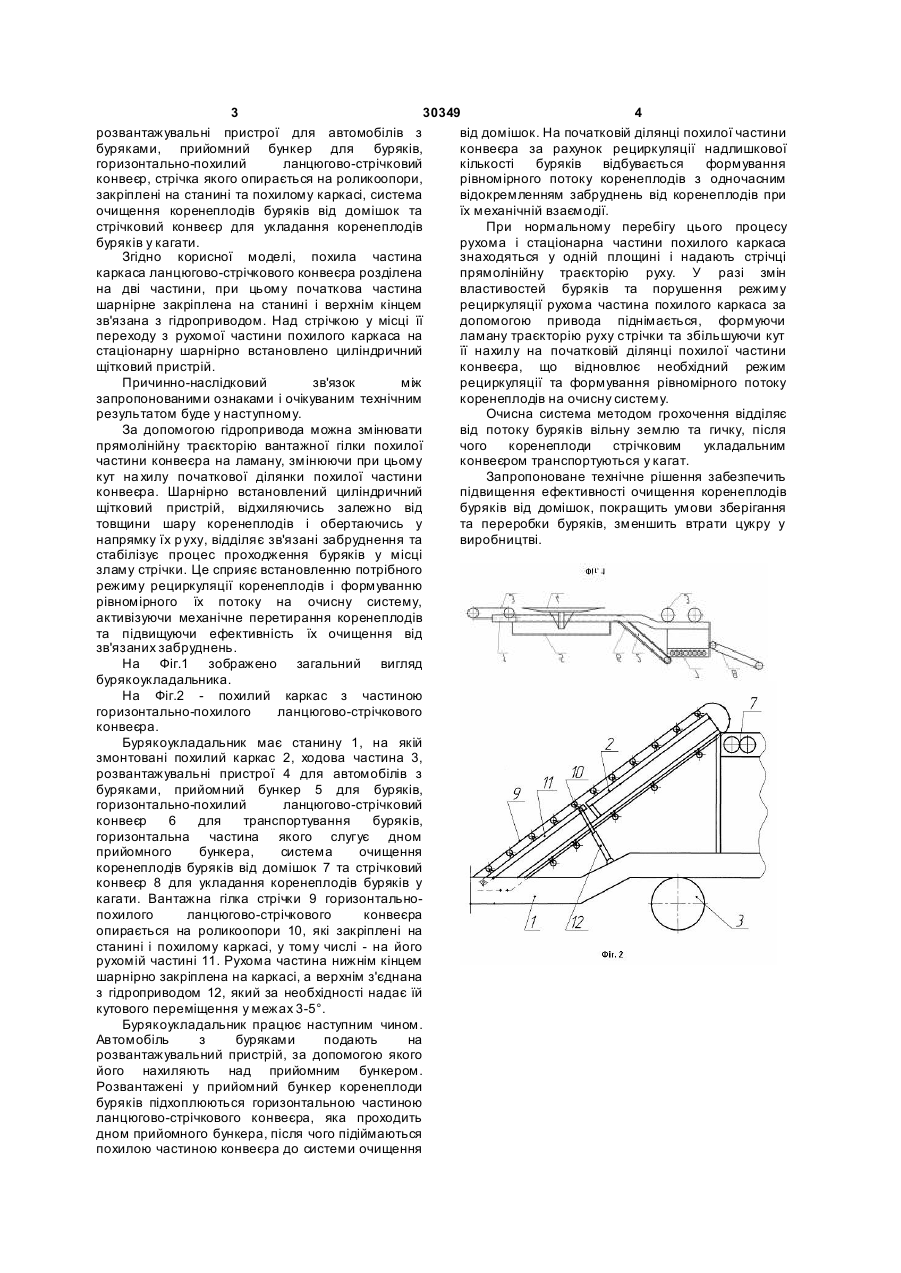

1. Бурякоукладач, що містить станину, на якій змонтовані похилий каркас, ходова частина, розвантажувальні пристрої для автомобілів з буряками, приймальний бункер для буряків, горизонтально-похилий ланцюгово-стрічковий 3 30349 4 розвантажувальні пристрої для автомобілів з від домішок. На початковій ділянці похилої частини буряками, прийомний бункер для буряків, конвеєра за рахунок рециркуляції надлишкової горизонтально-похилий ланцюгово-стрічковий кількості буряків відбувається формування конвеєр, стрічка якого опирається на роликоопори, рівномірного потоку коренеплодів з одночасним закріплені на станині та похилому каркасі, система відокремленням забруднень від коренеплодів при очищення коренеплодів буряків від домішок та їх механічній взаємодії. стрічковий конвеєр для укладання коренеплодів При нормальному перебігу цього процесу буряків у кагати. рухома і стаціонарна частини похилого каркаса Згідно корисної моделі, похила частина знаходяться у одній площині і надають стрічці каркаса ланцюгово-стрічкового конвеєра розділена прямолінійну траєкторію руху. У разі змін на дві частини, при цьому початкова частина властивостей буряків та порушення режиму шарнірне закріплена на станині і верхнім кінцем рециркуляції рухома частина похилого каркаса за зв'язана з гідроприводом. Над стрічкою у місці її допомогою привода піднімається, формуючи переходу з рухомої частини похилого каркаса на ламану траєкторію руху стрічки та збільшуючи кут стаціонарну шарнірно встановлено циліндричний її нахилу на початковій ділянці похилої частини щітковий пристрій. конвеєра, що відновлює необхідний режим Причинно-наслідковий зв'язок між рециркуляції та формування рівномірного потоку запропонованими ознаками і очікуваним технічним коренеплодів на очисну систему. результатом буде у наступному. Очисна система методом грохочення відділяє За допомогою гідропривода можна змінювати від потоку буряків вільну землю та гичку, після прямолінійну траєкторію вантажної гілки похилої чого коренеплоди стрічковим укладальним частини конвеєра на ламану, змінюючи при цьому конвеєром транспортуються у кагат. кут на хилу початкової ділянки похилої частини Запропоноване технічне рішення забезпечить конвеєра. Шарнірно встановлений циліндричний підвищення ефективності очищення коренеплодів щітковий пристрій, відхиляючись залежно від буряків від домішок, покращить умови зберігання товщини шару коренеплодів і обертаючись у та переробки буряків, зменшить втрати цукру у напрямку їх р уху, відділяє зв'язані забруднення та виробництві. стабілізує процес проходження буряків у місці зламу стрічки. Це сприяє встановленню потрібного режиму рециркуляції коренеплодів і формуванню рівномірного їх потоку на очисну систему, активізуючи механічне перетирання коренеплодів та підвищуючи ефективність їх очищення від зв'язаних забруднень. На Фіг.1 зображено загальний вигляд бурякоукладальника. На Фіг.2 - похилий каркас з частиною горизонтально-похилого ланцюгово-стрічкового конвеєра. Бурякоукладальник має станину 1, на якій змонтовані похилий каркас 2, ходова частина 3, розвантажувальні пристрої 4 для автомобілів з буряками, прийомний бункер 5 для буряків, горизонтально-похилий ланцюгово-стрічковий конвеєр 6 для транспортування буряків, горизонтальна частина якого слугує дном прийомного бункера, система очищення коренеплодів буряків від домішок 7 та стрічковий конвеєр 8 для укладання коренеплодів буряків у кагати. Вантажна гілка стрічки 9 горизонтальнопохилого ланцюгово-стрічкового конвеєра опирається на роликоопори 10, які закріплені на станині і похилому каркасі, у тому числі - на його рухомій частині 11. Рухома частина нижнім кінцем шарнірно закріплена на каркасі, а верхнім з'єднана з гідроприводом 12, який за необхідності надає їй кутового переміщення у межах 3-5°. Бурякоукладальник працює наступним чином. Автомобіль з буряками подають на розвантажувальний пристрій, за допомогою якого його нахиляють над прийомним бункером. Розвантажені у прийомний бункер коренеплоди буряків підхоплюються горизонтальною частиною ланцюгово-стрічкового конвеєра, яка проходить дном прийомного бункера, після чого підіймаються похилою частиною конвеєра до системи очищення
