Робочий орган для викопування коренеплодів

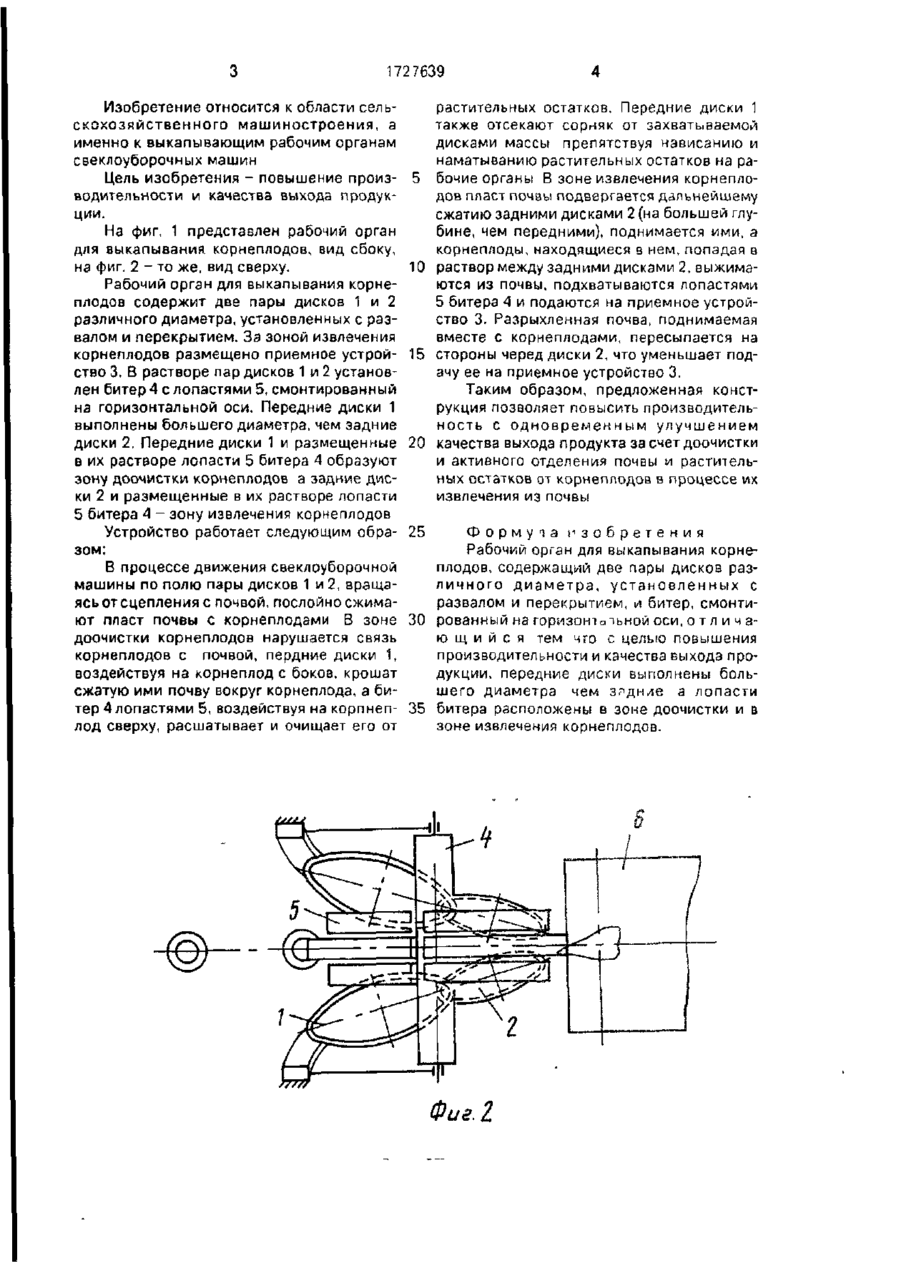

Изобретение относится к сельскохозяйственному машиностроению, в частности к выкапывающим рабочим органам свеклоуборочных машин Рабочий орган содержит две пары установленных с развалом и перекрытием дисков 1 и 2, в верхней зоне которых размещен битер 4 с горизонтальной осью вращения Причем передние 1 по ходу движения диски выполнены диаметром больше задних 2, а лопасти битера 4 расположены над зонами доочистки и извлечения корнеплодов. 2 ил. ю VI о --ч у/?л /777-7 ?7 172 7639 Изобретение относится к области сельскохозяйственного машиностроения, а именно к выкапывающим рабочим органам свеклоуборочных машин Цель изобретения - повышение производительности и качества выхода продукции. На фиг. 1 представлен рабочий орган для выкапывания корнеплодов, вид сбоку, на фиг. 2 - то же, вид сверху. Рабочий орган для выкапывания корнеплодов содержит две пары дисков 1 и 2 различного диаметра, установленных с развалом и перекрытием. За зоной извлечения корнеплодов размещено приемное устройство 3. В растворе пар дисков 1 и 2 установлен битер 4 с лопастями 5, смонтированный на горизонтальной оси. Передние диски 1 выполнены большего диаметра, чем задние диски 2. Передние диски 1 и размещенные в их растворе лопасти 5 битера 4 образуют зону доочистки корнеплодов а задние диски 2 и размещенные в их растворе лопасти 5 битера 4 - зону извлечения корнеплодов 5 10 15 20 4 растительных остатков. Передние диски 1 также отсекают сорняк от захватываемой дисками массы препятствуя нависанню и наматыванию растительных остатков на рабочие органы В зоне извлечения корнеплодов пласт почеы подвергается дальнейшему сжатию задними дисками 2 (на большей глубине, чем передними), поднимается ими, а корнеплоды, находящиеся в нем, попадая в раствор между задними дисками 2, выжимаются из почвы, подхватываются лопастями 5 битера 4 и подаются на приемное устройство 3. Разрыхленная почва, поднимаемая вместе с корнеплодами, пересыпается на стороны черед диски 2, что уменьшает подачу ее на приемное устройство 3. Таким образом, предложенная конструкция позволяет повысить производительность с о д н о в р е м е н н ы м улучшением качества выхода продукта за счет доочистки и активного отделения почвы и растительных остатков от корнеплодов в процессе их извлечения из почвы Устройство работает следующим обра- 25 Формула изобретения зом: Рабочий орган для выкапывания корнеВ процессе движения свеклоуборочной плодов, содержащий две пары дисков размашины по полю пары дисков 1 и 2, вращаличного диаметра, установленных с ясь от сцепления с почвой, послойно сжимаразвалом и перекрытием, и битер, смонтиют пласт почвы с корнеплодами В зоне 30 рованный на горизонтальном оси, о т л и ч а доочистки корнеплодов нарушается связь ю щ и й с я тем чго с целью повышения корнеплодов с почвой, пердние диски 1, производительности и качества выхода провоздействуя на корнеплод с боков, крошат дукции, передние диски выполнены больсжатую ими почву вокруг корнеплода, а бишего диаметра чем ЗРДНИЄ а лопасти тер 4 лопастями 5, воздействуя на корпнеп- 35 битера расположены в зоне доочистки и в лод сверху, расшатывает и очищает его от зоне извлечения корнеплодов. ь 1727639 10 15 20 25 ЗО 35 40 50 Редактор И.Ванюшкина Составитель В Щукин Техред М Моргентал Корректор Н.Ревская Заказ 1348 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН1 СССР 113035 Москва Ж-35 Раушская наб 4/5 Производственно-издательский комбинат 'Патент', г Ужгород, ул Гагарина 101 г
