Кореневикопуючий робочий орган до коренезбиральних машин
Формула / Реферат
Кореневикопуючий робочий орган до коренезбиральних машин, виконаний у вигляді активних пальцевих дисків, який відрізняється тим, що диск виконано з рухомих трипальцевих секцій, які переміщуються в канавці барабана.
Текст

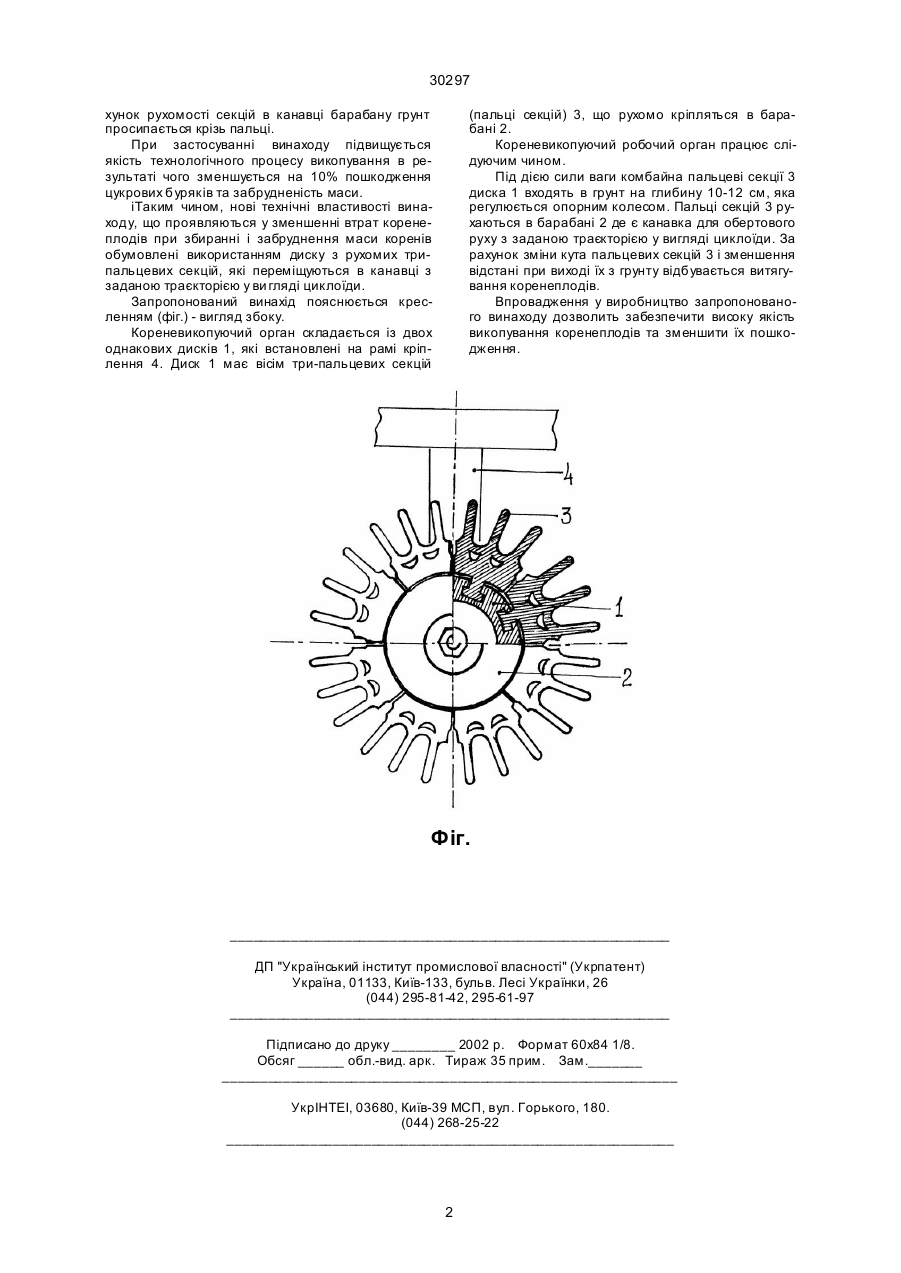

Кореневикопуючий робочий орган до коренезбиральних машин, виконаний у вигляді активних пальцевих дисків, який відрізняється тим, що диск виконано з рухомих трипальцевих секцій, які переміщуються в канавці барабана. (19) (21) 98020905 (22) 20.02.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Гументик Михайло Ярославович 30297 хунок рухомості секцій в канавці барабану грунт просипається крізь пальці. При застосуванні винаходу підвищується якість технологічного процесу викопування в результаті чого зменшується на 10% пошкодження цукрових буряків та забрудненість маси. іТаким чином, нові технічні властивості винаходу, що проявляються у зменшенні втрат коренеплодів при збиранні і забруднення маси коренів обумовлені використанням диску з рухомих трипальцевих секцій, які переміщуються в канавці з заданою траєкторією у ви гляді циклоїди. Запропонований винахід пояснюється кресленням (фіг.) - вигляд збоку. Кореневикопуючий орган складається із двох однакових дисків 1, які встановлені на рамі кріплення 4. Диск 1 має вісім три-пальцевих секцій (пальці секцій) 3, що рухомо кріпляться в барабані 2. Кореневикопуючий робочий орган працює слідуючим чином. Під дією сили ваги комбайна пальцеві секції 3 диска 1 входять в грунт на глибину 10-12 см, яка регулюється опорним колесом. Пальці секцій 3 рухаються в барабані 2 де є канавка для обертового руху з заданою траєкторією у вигляді циклоїди. За рахунок зміни кута пальцевих секцій 3 і зменшення відстані при виході їх з грунту відбувається витягування коренеплодів. Впровадження у виробництво запропонованого винаходу дозволить забезпечити високу якість викопування коренеплодів та зменшити їх пошкодження. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRoot-digging working element to root diggers
Автори англійськоюHumentyk Mykhailo Yaroslavovych
Назва патенту російськоюКорневыкопочный рабочий орган к корнеуборочным машинам
Автори російськоюГументык Михаил Ярославович
МПК / Мітки
МПК: A01D 19/00
Мітки: коренезбиральних, кореневикопуючий, орган, машин, робочий
