Гичкозбиральна машина

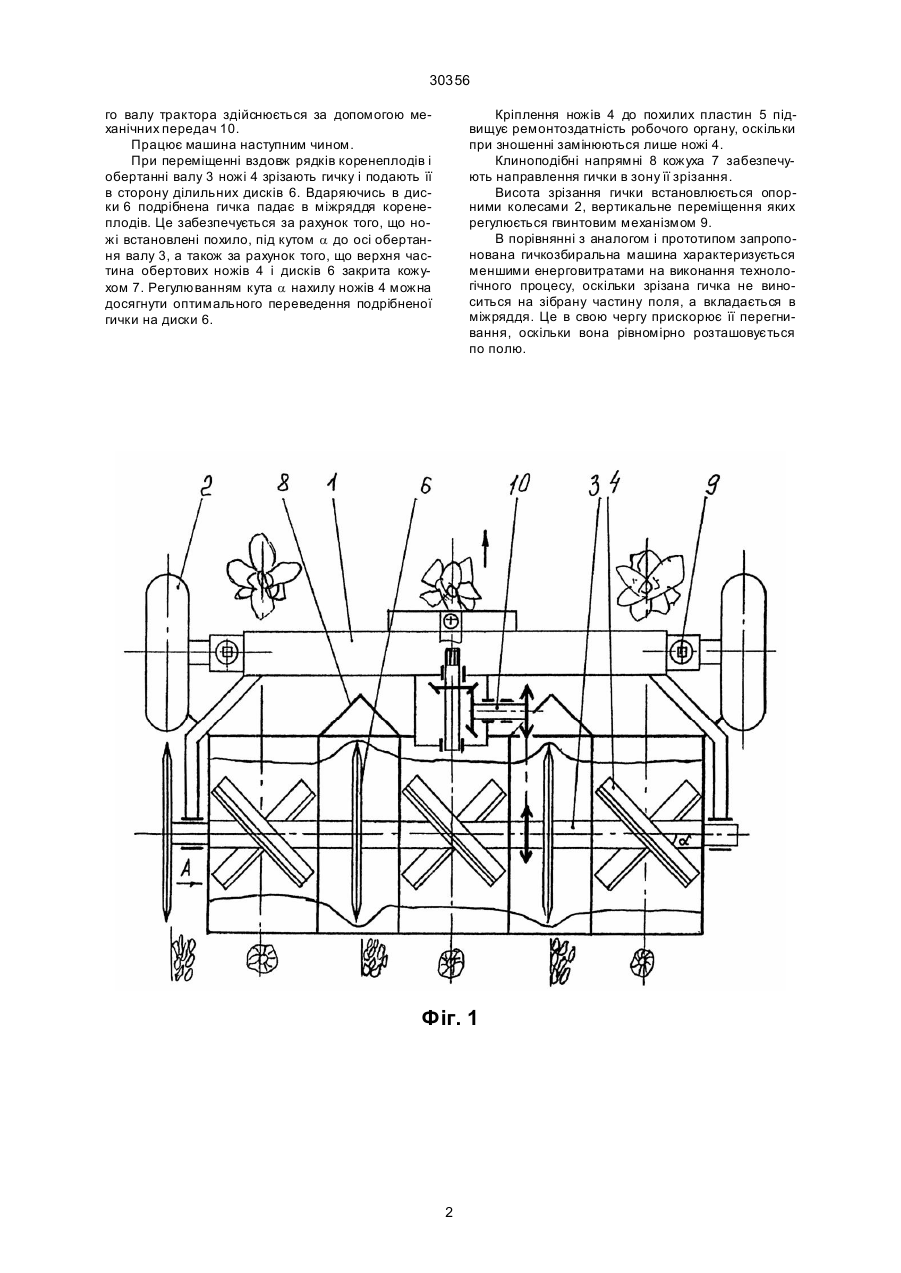

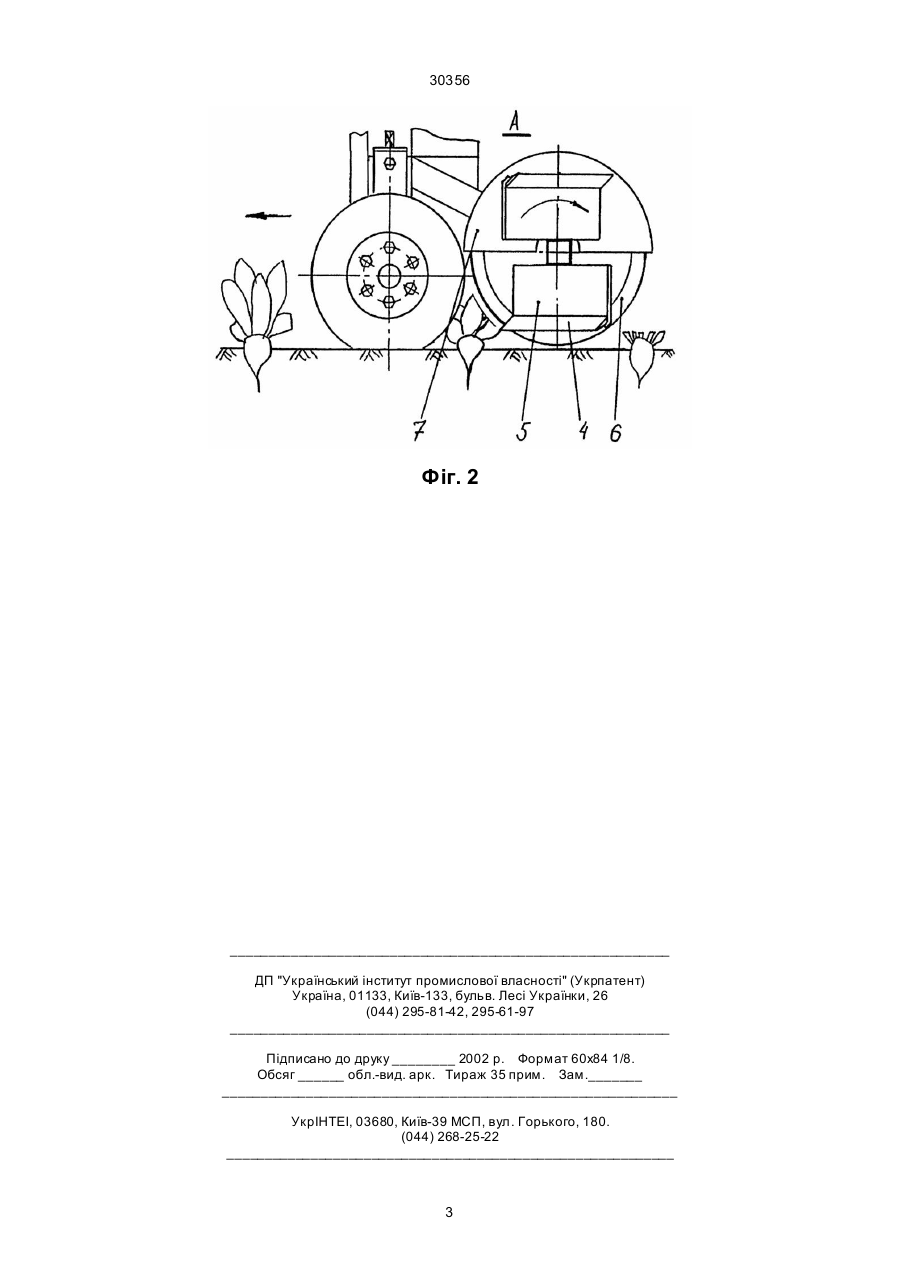

1. Гичкозбиральна машина, що містить раму, на якій закріплені опорні колеса та розташований в опорах вал із гичкозрізувальними ножами, котрі охоплені щитками, яка відрізняється тим, що між гичкозрізувальними ножами на валу розташовані ділильні диски, а леза ножів похило закріплені до осі обертання вала. 2. Гичкозбиральна машина по п. 1, яка відрізняється тим, що гичкозрізувальні ножі закріплені до похилих пластин, які встановлені на валу. 3. Гичкозбиральна машина по п. 1 або п. 2, яка відрізняє ться тим, що похилі пластини встановлені з можливістю регулювання кута їх на хилу відносно осі вала. (19) (21) 98031195 (22) 09.03.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Гевко Роман Богданович, Климук Володимир Володимирович, Синій Сергій Васильович, Ткаченко Ігор Григорович, Осуховський Володимир Михайлович, Войтюк Дмитро Григорович, Булгаков Володимир Михайлович, Гладьо Юрій Богданович (73) Гевко Роман Богданович, Климук Володимир Володимирович, Синій Сергій Васильович, Ткаченко Ігор Григорович, Осуховський Володимир Михайлович, Войтюк Дмитро Григорович, Булгаков Володимир Михайлович, Гладьо Юрій Богданович 30356 го валу трактора здійснюється за допомогою механічних передач 10. Працює машина наступним чином. При переміщенні вздовж рядків коренеплодів і обертанні валу 3 ножі 4 зрізають гичку і подають її в сторону ділильних дисків 6. Вдаряючись в диски 6 подрібнена гичка падає в міжряддя коренеплодів. Це забезпечується за рахунок того, що ножі встановлені похило, під кутом a до осі обертання валу 3, а також за рахунок того, що верхня частина обертових ножів 4 і дисків 6 закрита кожухом 7. Регулюванням кута a нахилу ножів 4 можна досягнути оптимального переведення подрібненої гички на диски 6. Кріплення ножів 4 до похилих пластин 5 підвищує ремонтоздатність робочого органу, оскільки при зношенні замінюються лише ножі 4. Клиноподібні напрямні 8 кожуха 7 забезпечують направлення гички в зону її зрізання. Висота зрізання гички встановлюється опорними колесами 2, вертикальне переміщення яких регулюється гвинтовим механізмом 9. В порівнянні з аналогом і прототипом запропонована гичкозбиральна машина характеризується меншими енерговитратами на виконання технологічного процесу, оскільки зрізана гичка не виноситься на зібрану частину поля, а вкладається в міжряддя. Це в свою чергу прискорює її перегнивання, оскільки вона рівномірно розташовується по полю. Фіг. 1 2 30356 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
