Ежектор газовий

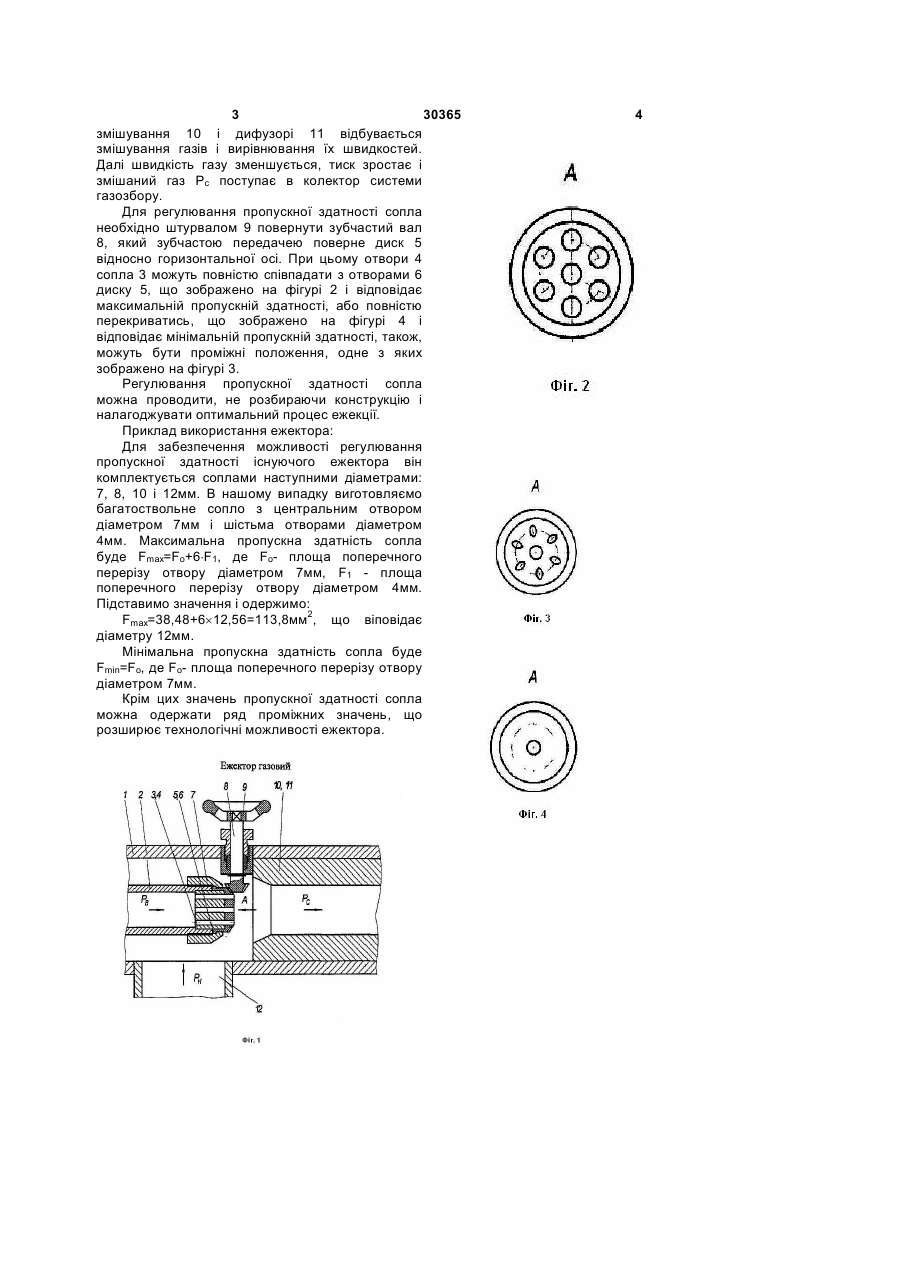

1. Газовий ежектор, що містить багатоствольне активне сопло, стволи якого виконані отворами в торцевій частині корпусу, камеру змішування і дифузор, який відрізняється тим, що на торці сопла встановлено диск з отворами з можливістю його повороту відносно горизонтальної осі. 2. Газовий ежектор за п.1, який відрізняється тим, що на диску з отворами на стороні, протилежній до сопла, виконані зуби, які утворюють з встановленим перпендикулярно до осі диска стержнем зубчасту передачу, кінець якого виходить назовні корпусу. (19) (21) u200711655 (22) 22.10.2007 (24) 25.02.2008 (72) МАГАМЕДОВ МАГАМЕД СЕМЕДУЛАЄВИЧ, UA, ІВАСИШИН МИРОН ВАСИЛЬОВИЧ, UA, КАРПЕНКО СЕРГІЙ АНАТОЛІЄВИЧ, UA, БУТЕНКО АНДРІЙ ЛЕОНІДОВИЧ, UA (73) МАГАМЕДОВ МАГАМЕД СЕМЕДУЛАЄВИЧ, UA, ІВАСИШИН МИРОН ВАСИЛЬОВИЧ, UA, КАРПЕНКО СЕРГІЙ АНАТОЛІЄВИЧ, UA, БУТЕНКО АНДРІЙ ЛЕОНІДОВИЧ, UA (56) 3 30365 змішування 10 і дифузорі 11 відбувається змішування газів і вирівнювання їх швидкостей. Далі швидкість газу зменшується, тиск зростає і змішаний газ Рс поступає в колектор системи газозбору. Для регулювання пропускної здатності сопла необхідно штурвалом 9 повернути зубчастий вал 8, який зубчастою передачею поверне диск 5 відносно горизонтальної осі. При цьому отвори 4 сопла 3 можуть повністю співпадати з отворами 6 диску 5, що зображено на фігурі 2 і відповідає максимальній пропускній здатності, або повністю перекриватись, що зображено на фігурі 4 і відповідає мінімальній пропускній здатності, також, можуть бути проміжні положення, одне з яких зображено на фігурі 3. Регулювання пропускної здатності сопла можна проводити, не розбираючи конструкцію і налагоджувати оптимальний процес ежекції. Приклад використання ежектора: Для забезпечення можливості регулювання пропускної здатності існуючого ежектора він комплектується соплами наступними діаметрами: 7, 8, 10 і 12мм. В нашому випадку виготовляємо багатоствольне сопло з центральним отвором діаметром 7мм і шістьма отворами діаметром 4мм. Максимальна пропускна здатність сопла буде Fmax=Fо+6×F1, де Fо- площа поперечного перерізу отвору діаметром 7мм, F1 - площа поперечного перерізу отвору діаметром 4мм. Підставимо значення і одержимо: Fmax=38,48+6´12,56=113,8мм2, що віповідає діаметру 12мм. Мінімальна пропускна здатність сопла буде Fmin=Fo, де Fo- площа поперечного перерізу отвору діаметром 7мм. Крім цих значень пропускної здатності сопла можна одержати ряд проміжних значень, що розширює технологічні можливості ежектора. 4
