Ежектор

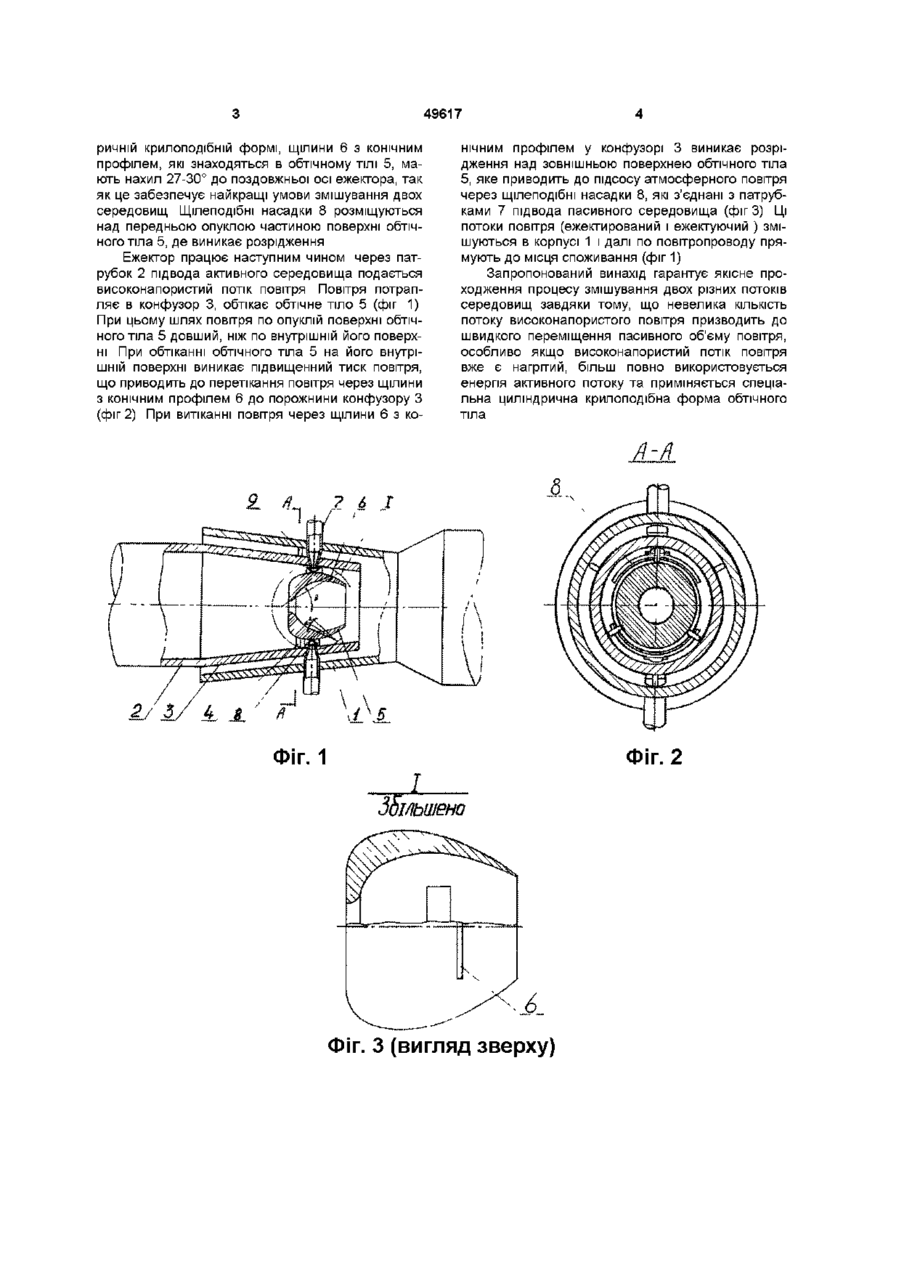

Ежеістор, який містить патрубок підводу актив ного середовища, обтічне тіло, патрубки підводу пасивного середовища, який відрізняється тим, що обтічне тіло має циліндричну крилоподібну форму й містить щілини з конічним профілем, виконані під 27-30° до поздовжньої осі ежектора, а патрубки підводу пасивного середовища оснащені щілиноподібними насадками, які розміщені над передньою опуклою частиною обтічного тіла Винахід відноситься до струміневої техніки, переважно до ежекторів подачі газоподібних середовищ Відомий ежектор (а/с СРСР №1373903 АІ, F04F5/14, 1988) складається з корпуса, соплового патрубка, центрального активного сопла, коаксіальне встановленого до нього патрубка, конічного щілевого активного сопла, кільцевого дифузорного каналу Недоліком цього винаходу є те, що при взаємодії центрального активного середовища з дифузійне активним середовищем відбувається збільшення турбулентності струменя й втрата кінетичної енергії Найбільш близьким до винаходу, що подається, є ежектор (а/с СРСР №1707279 АІ, F04F5/14, 1992), який служить прототипом Ежектор має обтічне тіло крилоподібної форми, яке розміщене в камері змішування і жорстко зв'язане шестірнями, за допомогою яких воно може повертатися навколо осі Недоліком цього винаходу є неповне використання енергії, так як використовується тільки розрідження, яке виникає при обтіканні опуклої поверхні крилоподібного тіла До основи винаходу була поставлена задача створення ежектора, конструкція якого забезпечила б підвищення його продуктивності Для розв'язання поставленої задачі ежектор повинен бути забезпечений обтічним тілом, яке виконане у циліндричній крилоподібній формі, при цьому обтічне тіло повинне мати щілини з конічним профілем Щілини мають нахил 27-30° до ноз довжної осі ежектора, що забезпечує найкращі умови для змішування двох різних потоків газів Пасивний потік підводиться до передньої опуклої частини обтічного тіла по окружності за допомогою щілеподібних насадок Між ВІДМІТНИМИ ознаками заявлюваного винаходу та його задачею існує такий причиннопослідковий зв'язок спеціальна циліндрична крилоподібна форма обтікаючого тіла забезпечує створення над передньою опуклою частиною поверхні обтічного тіла більшої зони розрідження, ніж у прототипа, щілини з конічним профілем - перетікання повітря з області високого тиску до низького, що покращує змішування двох потоків повітря, а також бере участь в утворенні розрідження над поверхнею обтікаючого тіла, патрубки підвода пасивного середовища та щілеподібні насадки кращу подачу пасивного потоку в місця найбільшого розрідження Сутність винаходу пояснюється графічними матеріалами, на яких зображено на фіг 1 - ежектор у поздовжньому розрізі , на фіг 2 - ежектор в розрізі по А-А, на фіг 3 - крилоподібне тіло у вигляді зверху Ежектор складається з корпусу 1, до якого підводиться патрубок 2 підвода активного середовища, який далі переходить в конфузор 3, у якому за допомогою стрижнів 4 закріплене обтічне тіло 5, яке містить в собі щілини 6 з конічним профілем, патрубків 7 підвода пасивного середовища, до яких прикріпляються щілеподібні насадки 8, і стрижнів 9, за допомогою яких конфузор 3 кріпиться до корпусу 1 Обтічне тіло 5 виконане у цилінд (О 49617 ричній крилоподібній формі, щілини 6 з конічним профілем, які знаходяться в обтічному ТІЛІ 5, мають нахил 27-30° до поздовжньої осі ежектора, так як це забезпечує найкращі умови змішування двох середовищ Щілеподібні насадки 8 розміщуються над передньою опуклою частиною поверхні обтічного тіла 5, де виникає розрідження Ежектор працює наступним чином через патрубок 2 підвода активного середовища подається високонапористий потік повітря Повітря потрапляє в конфузор 3, обтікає обтічне тіло 5 (фіг 1) При цьому шлях повітря по опуклій поверхні обтічного тіла 5 довший, ніж по внутрішній його поверхні При обтіканні обтічного тіла 5 на його внутрішній поверхні виникає підвищенний тиск повітря, що приводить до перетікання повітря через щілини з конічним профілем 6 до порожнини конфузору З (фіг 2) При витіканні повітря через щілини 6 з ко нічним профілем у конфузорі 3 виникає розрідження над зовнішньою поверхнею обтічного тіла 5, яке приводить до підсосу атмосферного повітря через щілеподібні насадки 8, які з'єднані з патрубками 7 підвода пасивного середовища (фіг 3) Ці потоки повітря (ежектирований і ежектуючий ) змішуються в корпусі 1 і далі по повітропроводу прямують до місця споживання (фіг 1) Запропонований винахід гарантує якісне проходження процесу змішування двох різних потоків середовищ завдяки тому, що невелика КІЛЬКІСТЬ потоку високонапористого повітря призводить до швидкого переміщення пасивного об'єму повітря, особливо якщо високонапористий потік повітря вже є нагрітий, більш повно використовується енергія активного потоку та приміняється спеціальна циліндрична крилоподібна форма обтічного тіла А-А £ 2 б І А. Фіг. 1 Фіг. З (вигляд зверху) Фіг. 2 49617 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
