Передача для повертання об’єкта
Номер патенту: 30416
Опубліковано: 15.11.2000
Автори: Бойко Валерій Микитович, Маркович Юрій Іванович, Довбуш Мирослав Олексійович, Маркович Іван Миколайович, Сиротюк Віктор Володимирович
Формула / Реферат
Передача для повертання об'єкта, яка включає привід, з'єднаний з ним регулювальний пристрій у вигляді гвинтової пари, гайка і гвинт якої призначені для шарнірного зв'язку з основою і об'єктом, яка відрізняється тим, що гайка пристрою шарнірно прикріплена на поворотних цапфах до кронштейна, який жорстко прикріплений до поворотного важеля, при цьому важіль шарнірно встановлено на цапфах, жорстко зв'язаних з основою і зафіксовано в необхідному положенні фіксаторами.
Текст

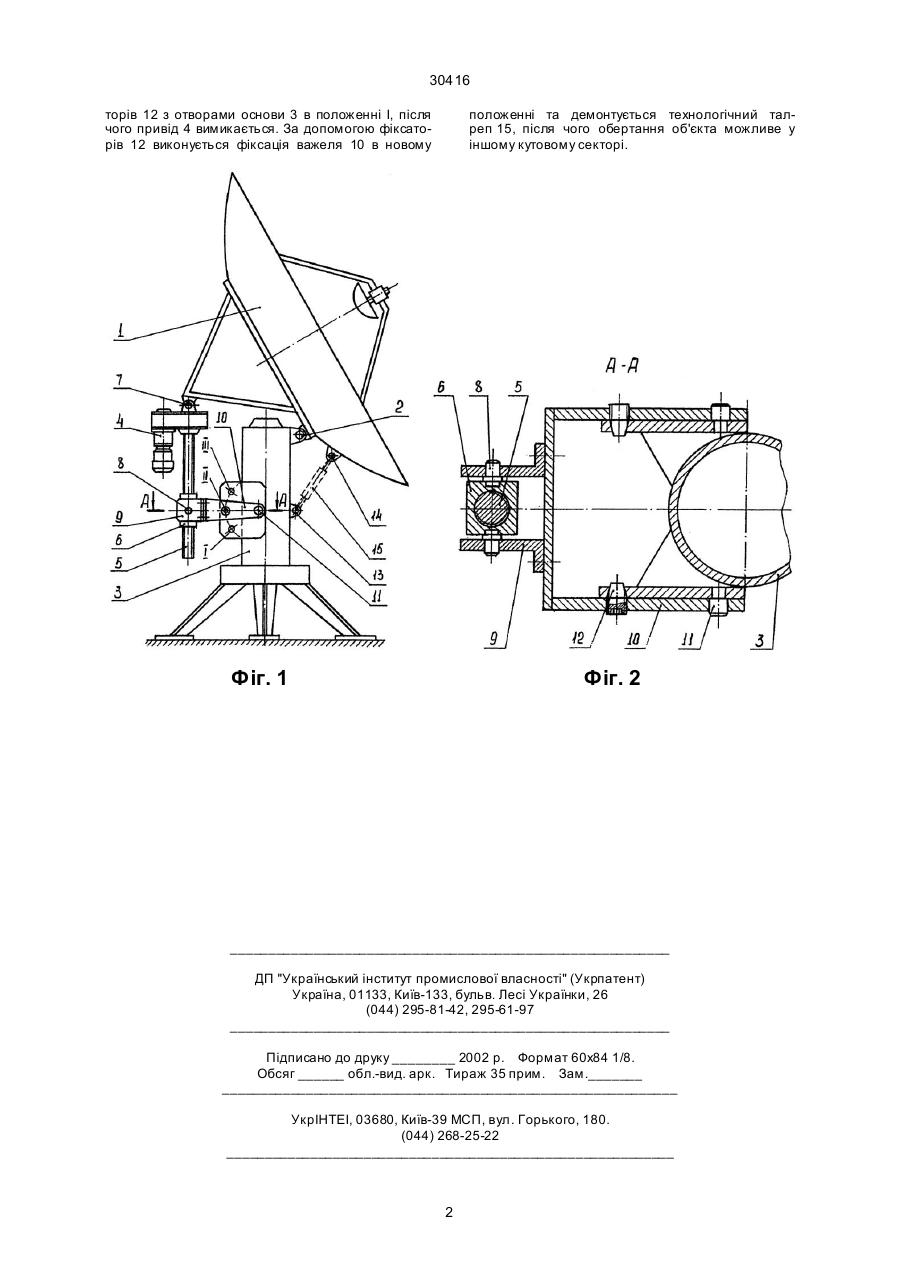

Передача для повертання об'єкта, яка включає привід, з'єднаний з ним регулювальний пристрій у вигляді гвинтової пари, гайка і гвинт якої призначені для шарнірного зв'язку з основою і об'єктом, яка відрізняється тим, що гайка пристрою шарнірно прикріплена на поворотних цапфа х до кронштейна, який жорстко прикріплений до поворотного важеля, при цьому важіль шарнірно встановлено на цапфах, жорстко зв'язаних з основою і зафіксовано в необхідному положенні фіксаторами. (19) (21) 98042184 (22) 29.04.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Бойко Валерій Микитович, Довбуш Мирослав Олексійович, Маркович Іван Миколайович, Маркович Юрій Іванович, Сиротюк Віктор Володимирович (73) ТЕРНОПІЛЬСЬКЕ ДЕРЖАВНЕ КОНСТРУКТОРСЬКЕ БЮРО "ПРОМІНЬ" 30416 торів 12 з отворами основи 3 в положенні І, після чого привід 4 вимикається. За допомогою фіксаторів 12 виконується фіксація важеля 10 в новому положенні та демонтується технологічний талреп 15, після чого обертання об'єкта можливе у іншому кутовому секторі. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюGear for object turn
Автори англійськоюBoiko Valerii Mykytovych, Dovbush Myroslav Oleksiiovych, Markovych Ivan Mykolaiovych, Markovych Yurii Ivanovych, Syrotiuk Volodymyr Hryhorovych
Назва патенту російськоюПередача для поворота объекта
Автори російськоюБойко Валерий Никитович, Довбуш Мирослав Алексеевич, Маркович Иван Николаевич, Маркович Юрий Иванович, Сиротюк Виктор Владимирович
МПК / Мітки
МПК: H01Q 3/02, F16H 25/20
Мітки: об'єкта, передача, повертання
