Очисник головок коренеплодів

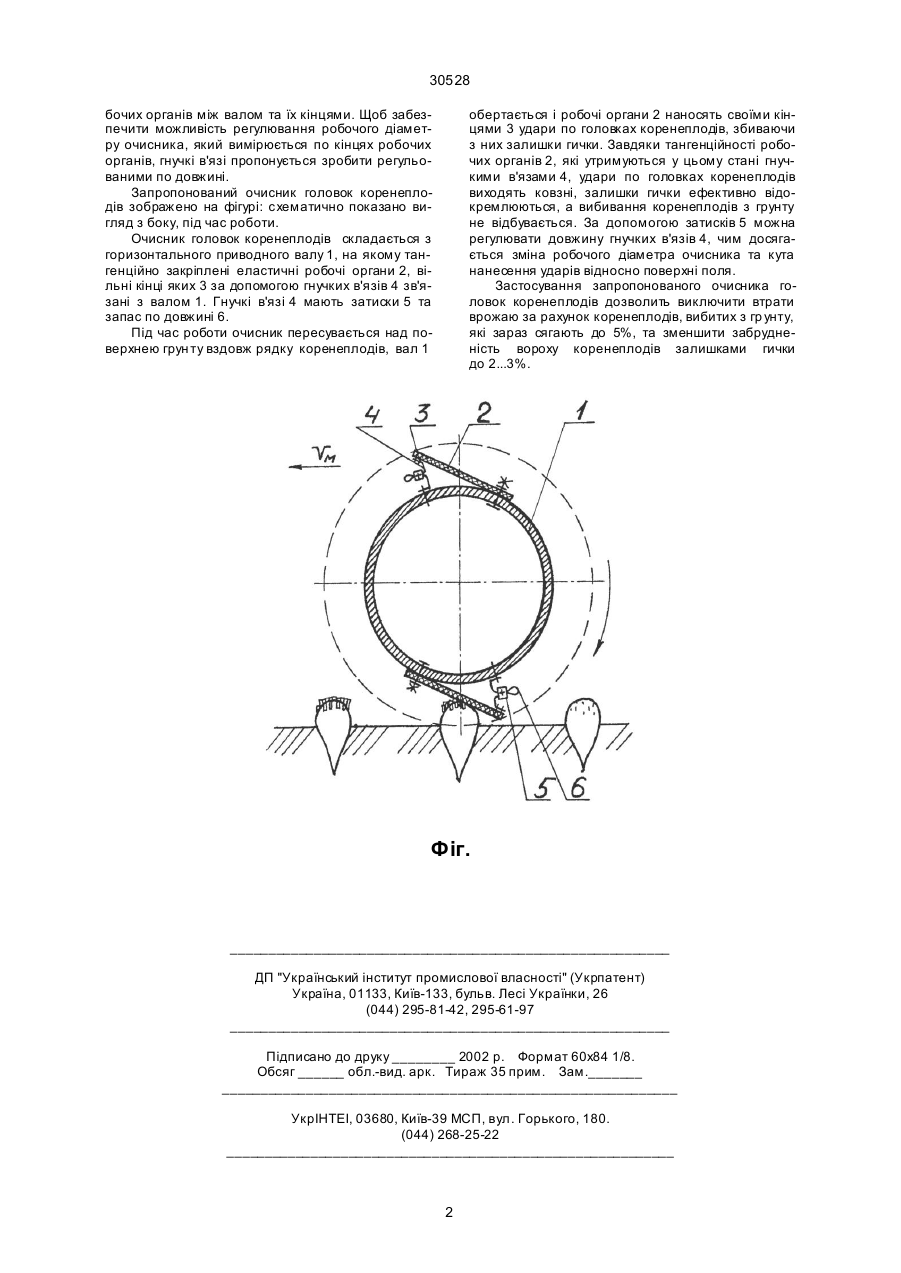

1. Очисник головок коренеплодів, який включає привідний горизонтальний вал з тангенційно закріпленими на ньому еластичними очисними робочими органами, який відрізняється тим, що вільні кінці робочих органів зв'язані з валом очисника за допомогою гнучких в'язів, розташованих з боку неробочих поверхонь робочих органів. 2. Очисник головок коренеплодів по п. 1, який відрізняється тим, що гн учки в'язі мають запас по довжині та регульований зажим. (19) (21) 98052649 (22) 21.05.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Булгаков Володимир Михайлович, Зиков Павло Юрійович, Войтюк Дмитро Григорович, Орехівський Володимир Данилович, Березовий Микола Георгійович, Сіпливець Олександр Олексійович, Саєнко Анатолій Васильович, Подоляка Роман Володимирович 30528 бочих органів між валом та їх кінцями. Щоб забезпечити можливість регулювання робочого діаметру очисника, який вимірюється по кінцях робочих органів, гнучкі в'язі пропонується зробити регульованими по довжині. Запропонований очисник головок коренеплодів зображено на фігурі: схематично показано вигляд з боку, під час роботи. Очисник головок коренеплодів складається з горизонтального приводного валу 1, на якому тангенційно закріплені еластичні робочі органи 2, вільні кінці яких 3 за допомогою гнучких в'язів 4 зв'язані з валом 1. Гнучкі в'язі 4 мають затиски 5 та запас по довжині 6. Під час роботи очисник пересувається над поверхнею грун ту вздовж рядку коренеплодів, вал 1 обертається і робочі органи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тангенційності робочих органів 2, які утримуються у цьому стані гнучкими в'язами 4, удари по головках коренеплодів виходять ковзні, залишки гички ефективно відокремлюються, а вибивання коренеплодів з грунту не відбувається. За допомогою затисків 5 можна регулювати довжину гнучких в'язів 4, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Застосування запропонованого очисника головок коренеплодів дозволить виключити втрати врожаю за рахунок коренеплодів, вибитих з гр унту, які зараз сягають до 5%, та зменшити забрудненість вороху коренеплодів залишками гички до 2...3%. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
