Пристрій для запису та коригування біоінформаційних характеристик біологічного об’єкта

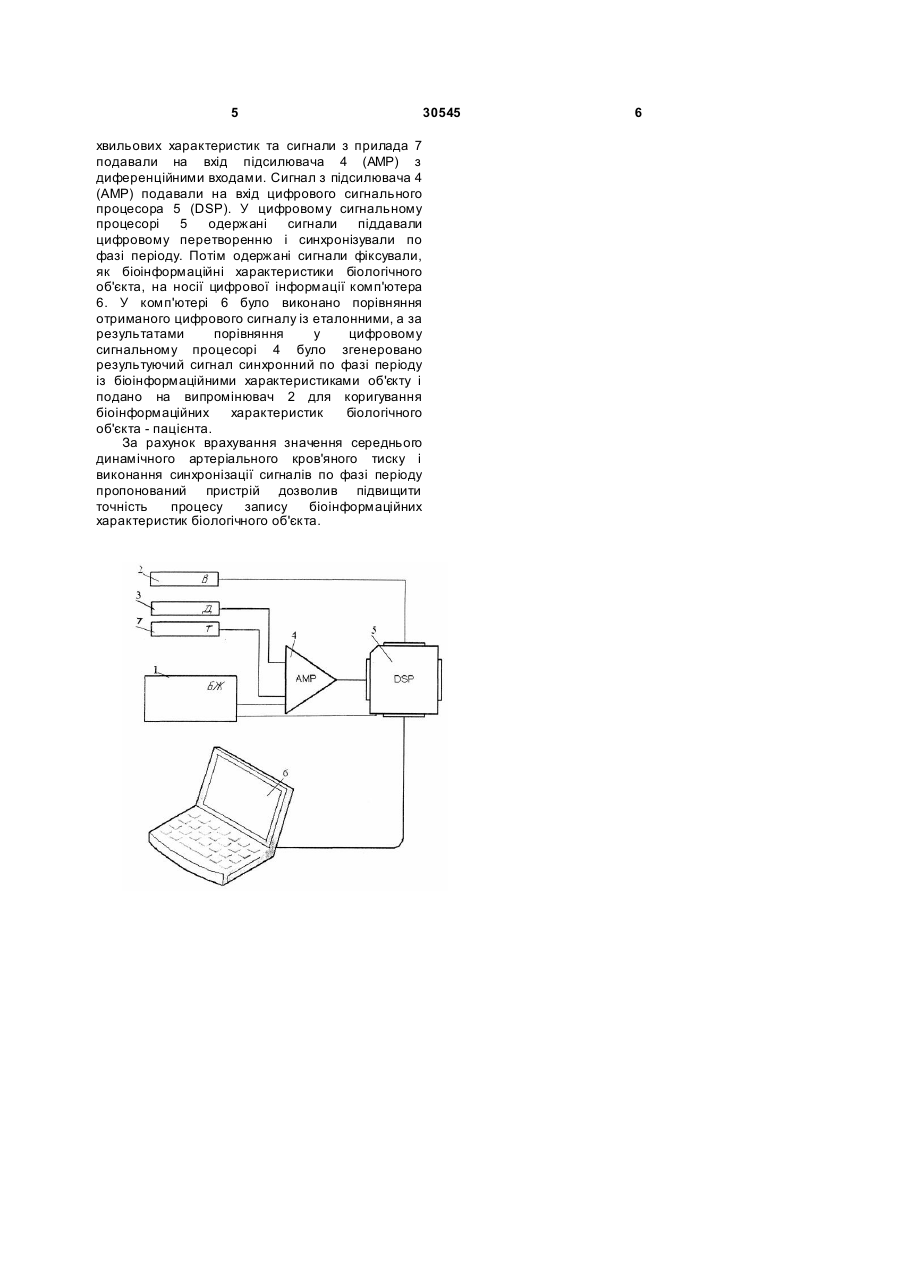

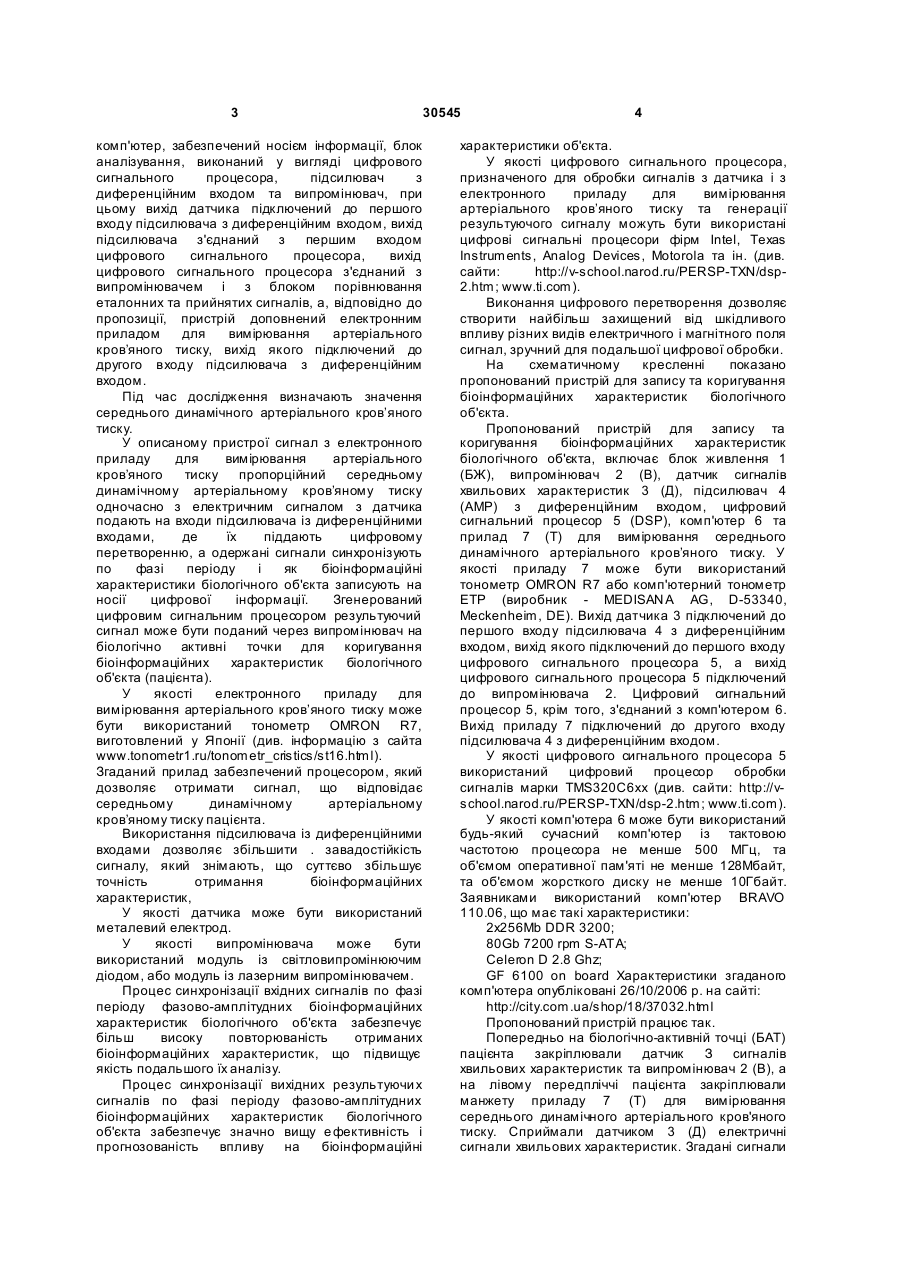

Пристрій для запису та коригування біоінформаційних характеристик біологічного об'єкта, що включає блок живлення, датчик сигналів хвильових характеристик, комп'ютер як блок порівнювання еталонних та прийнятих сигналів, забезпечений носієм інформації, блок аналізування, виконаний у вигляді цифрового 3 30545 комп'ютер, забезпечений носієм інформації, блок аналізування, виконаний у вигляді цифрового сигнального процесора, підсилювач з диференційним входом та випромінювач, при цьому вихід датчика підключений до першого входу підсилювача з диференційним входом, вихід підсилювача з'єднаний з першим входом цифрового сигнального процесора, вихід цифрового сигнального процесора з'єднаний з випромінювачем і з блоком порівнювання еталонних та прийнятих сигналів, а, відповідно до пропозиції, пристрій доповнений електронним приладом для вимірювання артеріального кров’яного тиску, вихід якого підключений до другого входу підсилювача з диференційним входом. Під час дослідження визначають значення середнього динамічного артеріального кров’яного тиску. У описаному пристрої сигнал з електронного приладу для вимірювання артеріального кров’яного тиску пропорційний середньому динамічному артеріальному кров’яному тиску одночасно з електричним сигналом з датчика подають на входи підсилювача із диференційними входами, де їх піддають цифровому перетворенню, а одержані сигнали синхронізують по фазі періоду і як біоінформаційні характеристики біологічного об'єкта записують на носії цифрової інформації. Згенерований цифровим сигнальним процесором результуючий сигнал може бути поданий через випромінювач на біологічно активні точки для коригування біоінформаційних характеристик біологічного об'єкта (пацієнта). У якості електронного приладу для вимірювання артеріального кров’яного тиску може бути використаний тонометр OMRON R7, виготовлений у Японії (див. інформацію з сайта www.tonometr1.ru/tonometr_cristics/st16.html). Згаданий прилад забезпечений процесором, який дозволяє отримати сигнал, що відповідає середньому динамічному артеріальному кров’яному тиску пацієнта. Використання підсилювача із диференційними входами дозволяє збільшити . завадостійкість сигналу, який знімають, що суттєво збільшує точність отримання біоінформаційних характеристик, У якості датчика може бути використаний металевий електрод. У якості випромінювача може бути використаний модуль із світловипромінюючим діодом, або модуль із лазерним випромінювачем. Процес синхронізації вхідних сигналів по фазі періоду фазово-амплітудних біоінформаційних характеристик біологічного об'єкта забезпечує більш високу повторюваність отриманих біоінформаційних характеристик, що підвищує якість подальшого їх аналізу. Процес синхронізації вихідних результуючи х сигналів по фазі періоду фазово-амплітудних біоінформаційних характеристик біологічного об'єкта забезпечує значно вищу е фективність і прогнозованість впливу на біоінформаційні 4 характеристики об'єкта. У якості цифрового сигнального процесора, призначеного для обробки сигналів з датчика і з електронного приладу для вимірювання артеріального кров’яного тиску та генерації результуючого сигналу можуть бути використані цифрові сигнальні процесори фірм Intel, Texas Instruments, Analog Devices, Motorola та ін. (див. сайти: http://v-school.narod.ru/PERSP-TXN/dsp2.htm; www.ti.com). Виконання цифрового перетворення дозволяє створити найбільш захищений від шкідливого впливу різних видів електричного і магнітного поля сигнал, зручний для подальшої цифрової обробки. На схематичному кресленні показано пропонований пристрій для запису та коригування біоінформаційних характеристик біологічного об'єкта. Пропонований пристрій для запису та коригування біоінформаційних характеристик біологічного об'єкта, включає блок живлення 1 (БЖ), випромінювач 2 (В), датчик сигналів хвильових характеристик 3 (Д), підсилювач 4 (AMP) з диференційним входом, цифровий сигнальний процесор 5 (DSP), комп'ютер 6 та прилад 7 (Т) для вимірювання середнього динамічного артеріального кров’яного тиску. У якості приладу 7 може бути використаний тонометр OMRON R7 або комп'ютерний тонометр ЕТР (виробник - MEDISAN A AG, D-53340, Meckenheim, DE). Вихід датчика 3 підключений до першого входу підсилювача 4 з диференційним входом, вихід якого підключений до першого входу цифрового сигнального процесора 5, а вихід цифрового сигнального процесора 5 підключений до випромінювача 2. Цифровий сигнальний процесор 5, крім того, з'єднаний з комп'ютером 6. Вихід приладу 7 підключений до другого входу підсилювача 4 з диференційним входом. У якості цифрового сигнального процесора 5 використаний цифровий процесор обробки сигналів марки TMS320C6xx (див. сайти: http://vschool.narod.ru/PERSP-TXN/dsp-2.htm; www.ti.com). У якості комп'ютера 6 може бути використаний будь-який сучасний комп'ютер із тактовою частотою процесора не менше 500 МГц, та об'ємом оперативної пам'яті не менше 128Мбайт, та об'ємом жорсткого диску не менше 10Гбайт. Заявниками використаний комп'ютер BRAVO 110.06, що має такі характеристики: 2x256Mb DDR 3200; 80Gb 7200 rpm S-ATA; Celeron D 2.8 Ghz; GF 6100 on board Характеристики згаданого комп'ютера опубліковані 26/10/2006 р. на сайті: http://city.com.ua/shop/18/37032.html Пропонований пристрій працює так. Попередньо на біологічно-активній точці (БАТ) пацієнта закріплювали датчик З сигналів хвильових характеристик та випромінювач 2 (В), а на лівому передпліччі пацієнта закріплювали манжету приладу 7 (Т) для вимірювання середнього динамічного артеріального кров'яного тиску. Сприймали датчиком 3 (Д) електричні сигнали хвильових характеристик. Згадані сигнали 5 хвильових характеристик та сигнали з прилада 7 подавали на вхід підсилювача 4 (AMP) з диференційними входами. Сигнал з підсилювача 4 (AMP) подавали на вхід цифрового сигнального процесора 5 (DSP). У цифровому сигнальному процесорі 5 одержані сигнали піддавали цифровому перетворенню і синхронізували по фазі періоду. Потім одержані сигнали фіксували, як біоінформаційні характеристики біологічного об'єкта, на носії цифрової інформації комп'ютера 6. У комп'ютері 6 було виконано порівняння отриманого цифрового сигналу із еталонними, а за результатами порівняння у цифровому сигнальному процесорі 4 було згенеровано результуючий сигнал синхронний по фазі періоду із біоінформаційними характеристиками об'єкту і подано на випромінювач 2 для коригування біоінформаційних характеристик біологічного об'єкта - пацієнта. За рахунок врахування значення середнього динамічного артеріального кров'яного тиску і виконання синхронізації сигналів по фазі періоду пропонований пристрій дозволив підвищити точність процесу запису біоінформаційних характеристик біологічного об'єкта. 30545 6
