Перетворювач операндів

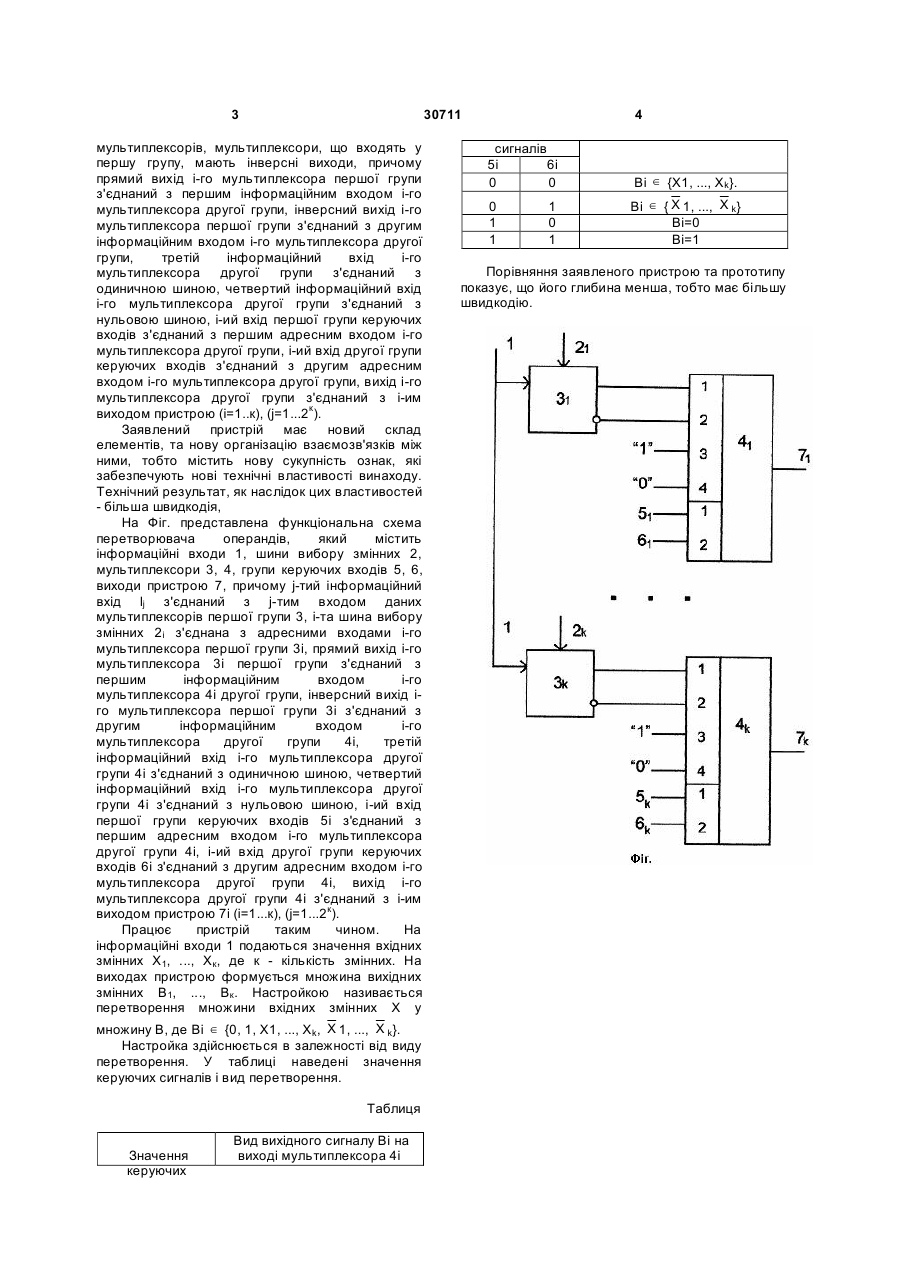

Перетворювач операндів, що містить інформаційні входи, виходи пристрою, першу групу мультиплексорів, дві групи керуючих входів, к шин вибору змінних, причому j-тий інформаційний вхід з'єднаний з j-тим входом даних мультиплексорів першої групи, і-та шина вибору змінних з'єднана з адресними входами і-го мультиплексора першої групи, який відрізняється тим, що має другу групу мультиплексорів, 3 30711 мультиплексорів, мультиплексори, що входять у першу групу, мають інверсні виходи, причому прямий вихід і-го мультиплексора першої групи з'єднаний з першим інформаційним входом і-го мультиплексора другої групи, інверсний вихід і-го мультиплексора першої групи з'єднаний з другим інформаційним входом і-го мультиплексора другої групи, третій інформаційний вхід і-го мультиплексора другої групи з'єднаний з одиничною шиною, четвертий інформаційний вхід і-го мультиплексора другої групи з'єднаний з нульовою шиною, і-ий вхід першої групи керуючих входів з'єднаний з першим адресним входом і-го мультиплексора другої групи, і-ий вхід другої групи керуючих входів з'єднаний з другим адресним входом і-го мультиплексора другої групи, вихід і-го мультиплексора другої групи з'єднаний з і-им виходом пристрою (і=1..к), (j=1...2к). Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу. Технічний результат, як наслідок цих властивостей - більша швидкодія, На Фіг. представлена функціональна схема перетворювача операндів, який містить інформаційні входи 1, шини вибору змінних 2, мультиплексори 3, 4, групи керуючих входів 5, 6, виходи пристрою 7, причому j-тий інформаційний вхід lj з'єднаний з j-тим входом даних мультиплексорів першої групи 3, і-та шина вибору змінних 2і з'єднана з адресними входами і-го мультиплексора першої групи 3і, прямий вихід і-го мультиплексора 3і першої групи з'єднаний з першим інформаційним входом і-го мультиплексора 4і другої групи, інверсний вихід іго мультиплексора першої групи 3і з'єднаний з другим інформаційним входом і-го мультиплексора другої групи 4і, третій інформаційний вхід і-го мультиплексора другої групи 4і з'єднаний з одиничною шиною, четвертий інформаційний вхід і-го мультиплексора другої групи 4і з'єднаний з нульовою шиною, і-ий вхід першої групи керуючих входів 5і з'єднаний з першим адресним входом і-го мультиплексора другої групи 4і, і-ий вхід другої групи керуючих входів 6і з'єднаний з другим адресним входом і-го мультиплексора другої групи 4і, вихід і-го мультиплексора другої групи 4і з'єднаний з і-им виходом пристрою 7і (і=1...к), (j=1...2к). Працює пристрій таким чином. На інформаційні входи 1 подаються значення вхідних змінних Х1, ..., Хк, де к - кількість змінних. На виходах пристрою формується множина вихідних змінних В1, ..., Вк. Настройкою називається перетворення множини вхідних змінних Х у множину В, де Ві Î {0, 1, X1, ..., Xk, X 1, ..., X k}. Настройка здійснюється в залежності від виду перетворення. У таблиці наведені значення керуючих сигналів і вид перетворення. Таблиця Значення керуючих Вид вихідного сигналу Ві на виході мультиплексора 4і 4 сигналів 5і 6і 0 0 Ві Î {X1, ..., Xk}. 0 1 1 Ві Î { X 1, ..., X k} Ві=0 Ві=1 1 0 1 Порівняння заявленого пристрою та прототипу показує, що його глибина менша, тобто має більшу швидкодію.
