Адаптивний логічний пристрій

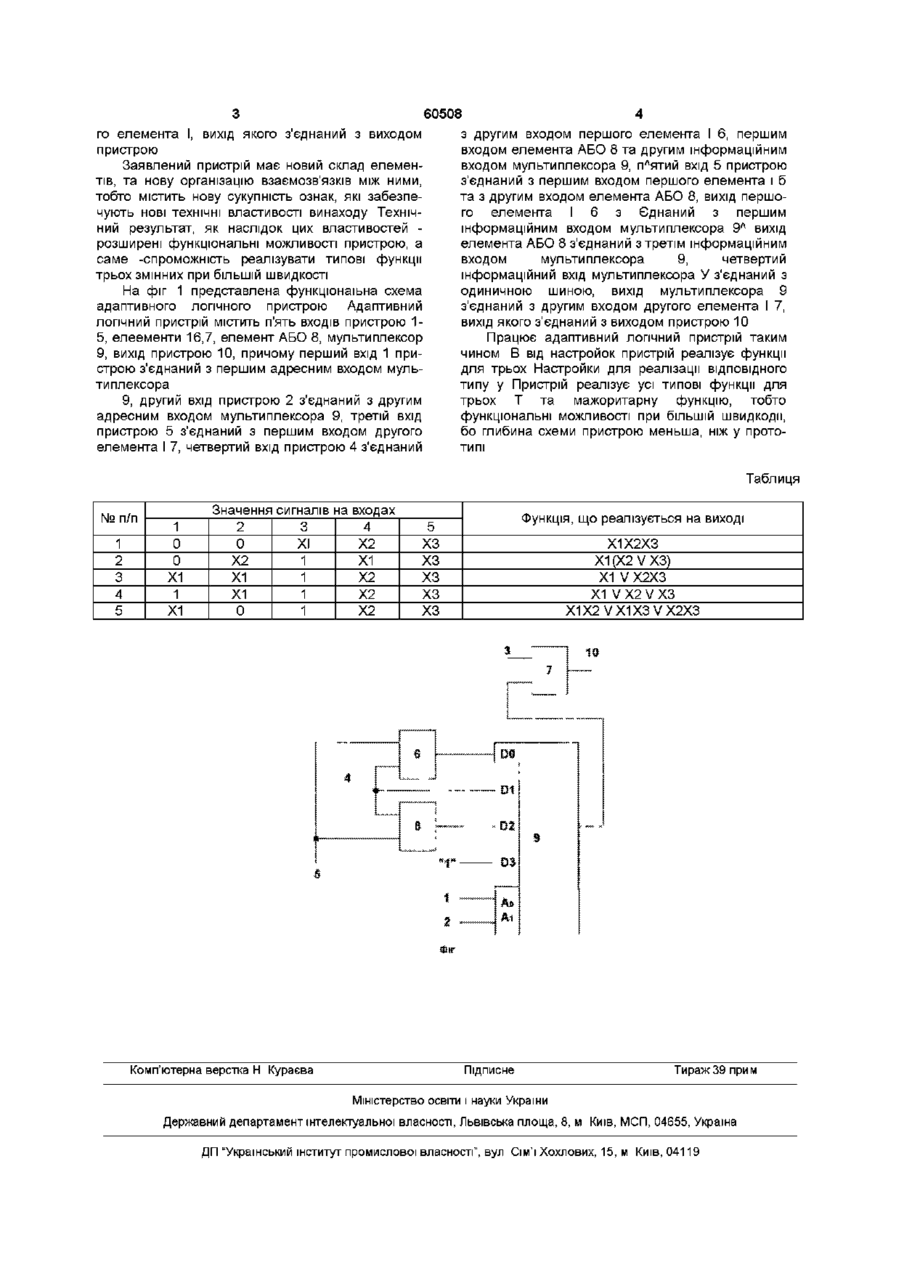

Адаптивний логічний пристрій, що має п'ять входів пристрою, вихід пристрою, два елементи І, елемент АБО, мультиплексор, причому п'ятий вхід пристрою з'єднаний з першим входом першого елемента І, який відрізняється тим, що перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою з'єднаний з другим адресним входом мультиплек сора, третій вхід пристрою з єднаний з першим входом другого елемента І, четвертий вхід пристрою з'єднаний з другим входом першого елемента І, першим входом елемента АБО та другим інформаційним входом мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом елемента АБО, вихід першого елемента І з'єднаний з першим інформаційним входом мультиплексора, вихід елемента АБО з'єднаний з третім інформаційним входом мультиплексора, четвертий інформаційний вхід мультиплексора з'єднаний з одиничною шиною, вихід мультиплексора з'єднаний з другим входом другого елемента І, вихід якого з'єднаний з виходом пристрою Винахід відноситься до обчислювальної техніки і призначений для реалізації заданої множини функцій за допомогою настройок Відомий пристрій для логічної обробки інформації, що містить ВХІДНІ шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по n-ну елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ (ас СРСР N 1262519, кл О 06 F 15/20,1985 р) Недоліком відомого пристрою є обмежені функціональні можливості Найбільш близьким по технічній суті і результату, що досягається є многофункцюнальний логічний модуль (а с СРСР N 1310800, кл G Об F 7/00, опубл 1987 р), що містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І, з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора типові функції тільки для трьох змінних та низька Недоліком відомого пристрою є обмежені функціональні можливості, бо він реалізує тільки деяки ШВИДКОДІЯ В основу винаходу поставлено задачу вдосконалення адаптивного логічного пристрою шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме - спроможність реалізувати типові функції трьох змінних при більшій швидкодії Поставлене завдання вирішується тим, що адаптивний логічний пристрій містить п'ять входів пристрою, вихід пристрою, два елемента І, елемент АБО, мультиплексор, причому п'ятий вхід пристрою з'єднаний з першим входом першого елемента І, перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, третій вхід пристрою з'єднаний з входом другого елемента І, четвертий вхід пристрою з'єднаний з другим входом першого елемента І, першим входом елемента АБО та другим інформаційним входом мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом елемента АБО, вихід першого елемента І з'єднаний з першим інформаційним входом мультиплексора, вихід елемента АБО з'єднаний з третім інформаційним входом мультиплексора, четвертий інформаційний вхід мультиплексора з'єднаний з шиною, мультиплексора з'єднаний з другим входом друго 00 о ю о (О 60508 з другим входом першого елемента І 6, першим го елемента І, вихід якого з єднаний з виходом входом елемента АБО 8 та другим інформаційним пристрою л входом мультиплексора 9, п ятий вхід 5 пристрою Заявлений пристрій має новий склад елеменз'єднаний з першим входом першого елемента і б тів, та нову організацію взаємозв'язків між ними, та з другим входом елемента АБО 8, вихід першотобто містить нову сукупність ознак, які забезпего елемента І 6 з Єднаний з першим чують нові технічні властивості винаходу ТехнічЛ інформаційним входом мультиплексора 9 вихід ний результат, як наслідок цих властивостей елемента АБО 8 з'єднаний з третім інформаційним розширені функціональні можливості пристрою, а входом мультиплексора 9, четвертий саме -спроможність реалізувати типові функції інформаційний вхід мультиплексора У з'єднаний з трьох змінних при більшій швидкості одиничною шиною, вихід мультиплексора 9 На фіг 1 представлена функцюнаїьна схема з'єднаний з другим входом другого елемента І 7, адаптивного логічного пристрою Адаптивний вихід якого з'єднаний з виходом пристрою 10 логічний пристрій містить п'ять входів пристрою 15, елеементи 16,7, елемент АБО 8, мультиплексор Працює адаптивний логічний пристрій таким 9, вихід пристрою 10, причому перший вхід 1 причином В від настройок пристрій реалізує функції строю з'єднаний з першим адресним входом мульдля трьох Настройки для реалізації ВІДПОВІДНОГО типлексора типу у Пристрій реалізує усі типові функції для трьох Т та мажоритарну функцію, тобто 9, другий вхід пристрою 2 з'єднаний з другим функціональні можливості при більшій швидкодії, адресним входом мультиплексора 9, третій вхід бо глибина схеми пристрою меньша, ніж у протопристрою 5 з'єднаний з першим входом другого типі елемента І 7, четвертий вхід пристрою 4 з'єднаний Таблиця № п/п 1 2 3 4 5 1 0 0 Х1 1 Х1 Значення сигналів на входах 2 3 4 0 XI Х2 Х2 1 Х1 1 Х2 Х1 1 Х2 Х1 0 1 Х2 Комп'ютерна верстка Н Кураєва Функція, що реалізується на виході 5 ХЗ Х1Х2ХЗ Х1 (Х2 V ХЗ) Х1 V Х2ХЗ Х1 V Х2 V ХЗ X1X2VX1X3VX2X3 хз ХЗ хз хз Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
