Перило конвеєра
Номер патенту: 30716
Опубліковано: 11.03.2008
Автори: Любовський Юрій Станіславович, Дерев'янський Вадим Юрієвич
Формула / Реферат
Перило конвеєра, що містить поручень та площадку сходу, який відрізняється тим, що поручень встановлений з можливістю руху зі швидкістю конвеєра та взаємодіє з канавками з боків приводного ролика, а площадка сходу розташована фронтально до стрічки конвеєра.
Текст

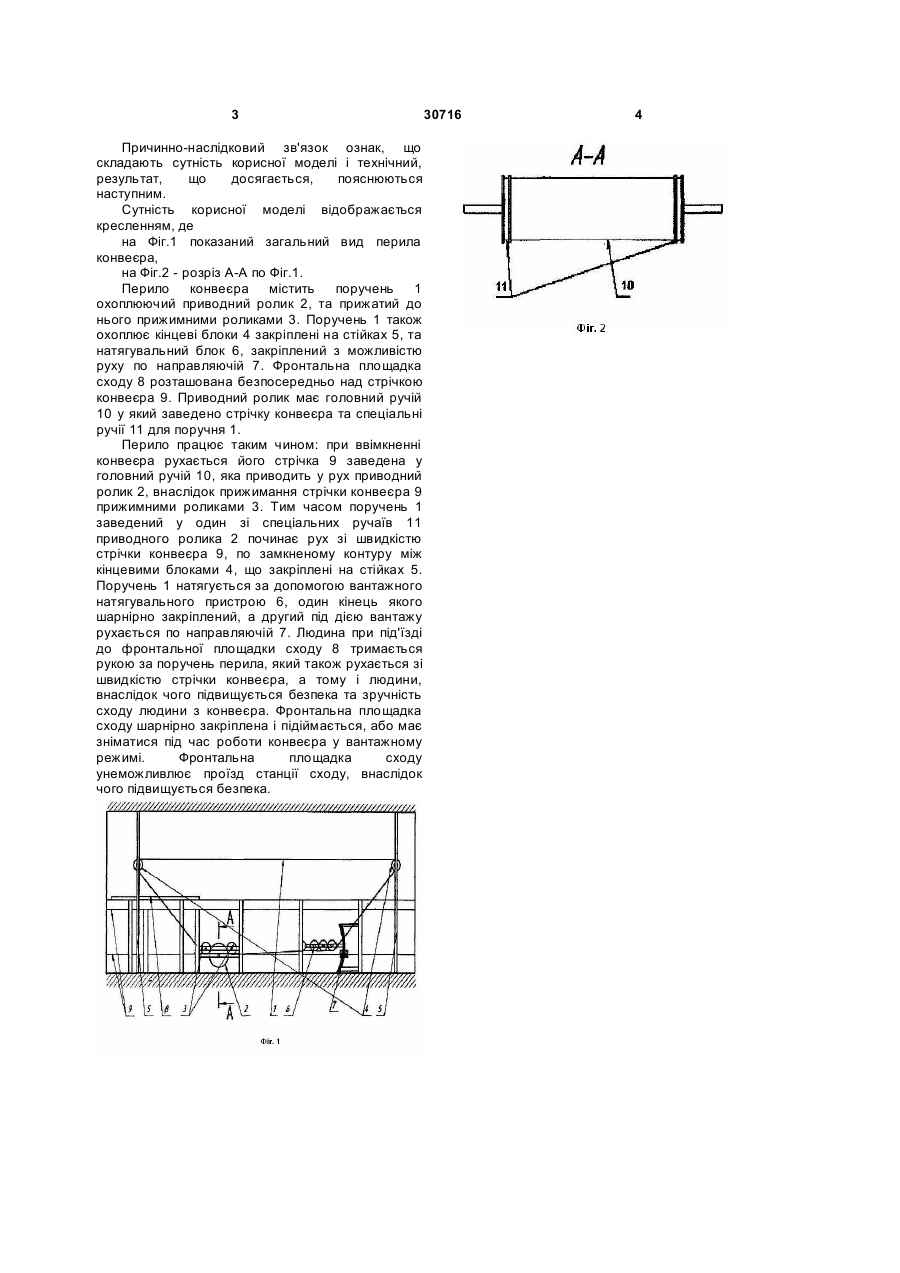

Перило конвеєра, що містить поручень та площадку сходу, який відрізняється тим, що поручень встановлений з можливістю руху зі швидкістю конвеєра та взаємодіє з канавками з боків приводного ролика, а площадка сходу розташована фронтально до стрічки конвеєра. (19) (21) u200712153 (22) 02.11.2007 (24) 11.03.2008 (72) ЛЮБОВСЬКИЙ ЮРІЙ СТАНІСЛАВОВИЧ, UA, ДЕРЕВ'ЯНСЬКИЙ ВАДИМ ЮРІЄВИЧ, UA (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 Причинно-наслідковий зв'язок ознак, що складають сутність корисної моделі і технічний, результат, що досягається, пояснюються наступним. Сутність корисної моделі відображається кресленням, де на Фіг.1 показаний загальний вид перила конвеєра, на Фіг.2 - розріз А-А по Фіг.1. Перило конвеєра містить поручень 1 охоплюючий приводний ролик 2, та прижатий до нього прижимними роликами 3. Поручень 1 також охоплює кінцеві блоки 4 закріплені на стійках 5, та натягувальний блок 6, закріплений з можливістю руху по направляючій 7. Фронтальна площадка сходу 8 розташована безпосередньо над стрічкою конвеєра 9. Приводний ролик має головний ручій 10 у який заведено стрічку конвеєра та спеціальні ручії 11 для поручня 1. Перило працює таким чином: при ввімкненні конвеєра рухається його стрічка 9 заведена у головний ручій 10, яка приводить у рух приводний ролик 2, внаслідок прижимання стрічки конвеєра 9 прижимними роликами 3. Тим часом поручень 1 заведений у один зі спеціальних ручаїв 11 приводного ролика 2 починає рух зі швидкістю стрічки конвеєра 9, по замкненому контуру між кінцевими блоками 4, що закріплені на стійках 5. Поручень 1 натягується за допомогою вантажного натягувального пристрою 6, один кінець якого шарнірно закріплений, а другий під дією вантажу рухається по направляючій 7. Людина при під'їзді до фронтальної площадки сходу 8 тримається рукою за поручень перила, який також рухається зі швидкістю стрічки конвеєра, а тому і людини, внаслідок чого підвищується безпека та зручність сходу людини з конвеєра. Фронтальна площадка сходу шарнірно закріплена і підіймається, або має зніматися під час роботи конвеєра у вантажному режимі. Фронтальна площадка сходу унеможливлює проїзд станції сходу, внаслідок чого підвищується безпека. 30716 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRails of conveyor
Автори англійськоюLiubovskyi Yurii Stanislavovych, Derevianskyi Vadym Yurievych
Назва патенту російськоюПерила конвейера
Автори російськоюЛюбовский Юрий Станиславович, Деревянский Вадим Юрьевич
МПК / Мітки
МПК: B65G 19/18
