Пристрій для уловлювання стрічки конвеєра у випадку її пориву

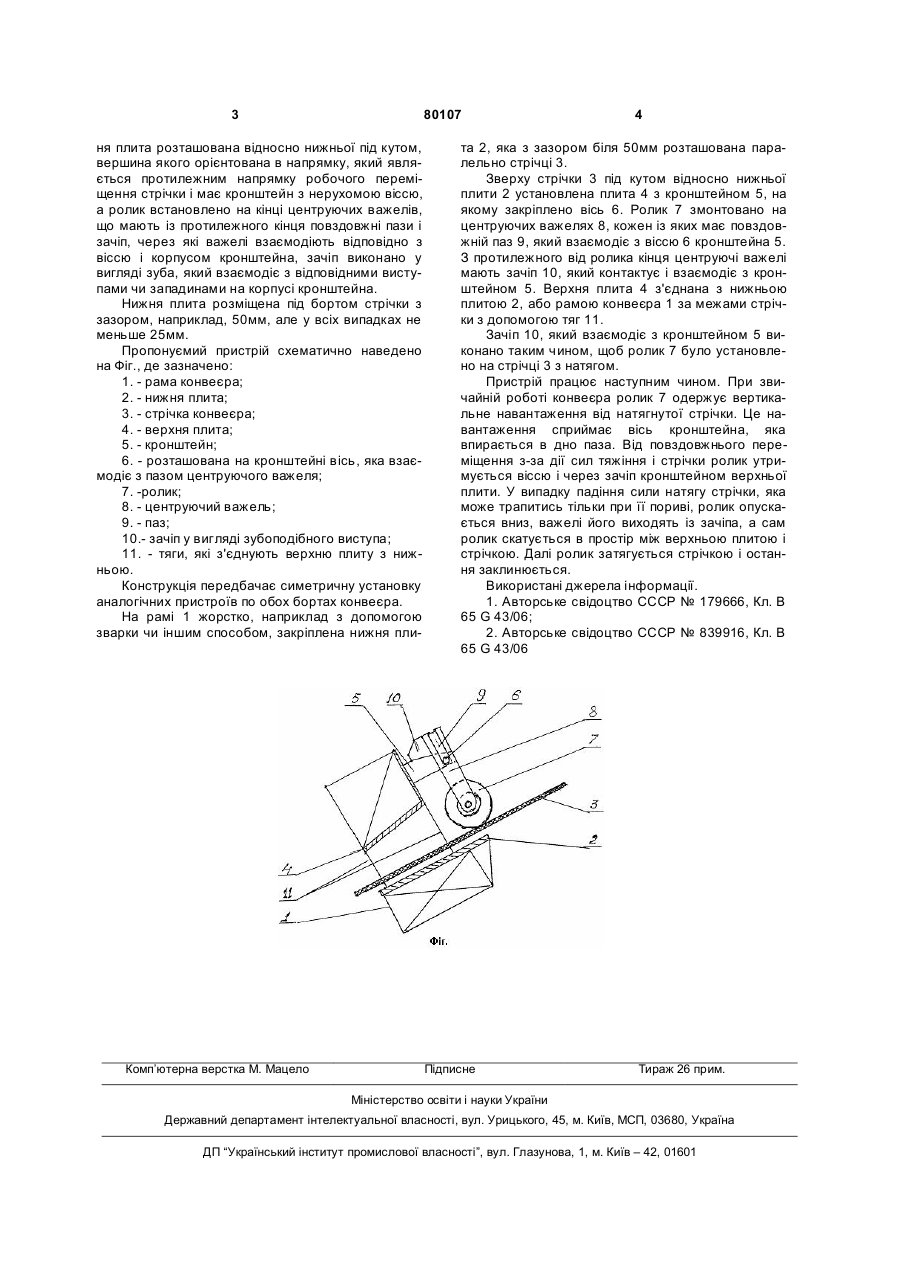

1.Пристрій для уловлювання стрічки конвеєра у випадку її пориву, що містить установлену на рамі конвеєра під бортом стрічки і орієнтовану по ходу останньої і паралельно їй нижню плиту, розміщену під кутом до неї і жорстко з'єднану безпосередньо чи опосередковано з нею верхню плиту, 3 80107 ня плита розташована відносно нижньої під кутом, вершина якого орієнтована в напрямку, який являється протилежним напрямку робочого переміщення стрічки і має кронштейн з нерухомою віссю, а ролик встановлено на кінці центруючих важелів, що мають із протилежного кінця повздовжні пази і зачіп, через які важелі взаємодіють відповідно з віссю і корпусом кронштейна, зачіп виконано у вигляді зуба, який взаємодіє з відповідними виступами чи западинами на корпусі кронштейна. Нижня плита розміщена під бортом стрічки з зазором, наприклад, 50мм, але у всіх випадках не меньше 25мм. Пропонуємий пристрій схематично наведено на Фіг., де зазначено: 1. - рама конвеєра; 2. - нижня плита; 3. - стрічка конвеєра; 4. - верхня плита; 5. - кронштейн; 6. - розташована на кронштейні вісь, яка взаємодіє з пазом центруючого важеля; 7. -ролик; 8. - центруючий важель; 9. - паз; 10.- зачіп у вигляді зубоподібного виступа; 11. - тяги, які з'єднують верхню плиту з нижньою. Конструкція передбачає симетричну установку аналогічних пристроїв по обох бортах конвеєра. На рамі 1 жорстко, наприклад з допомогою зварки чи іншим способом, закріплена нижня пли Комп’ютерна верстка М. Мацело 4 та 2, яка з зазором біля 50мм розташована паралельно стрічці 3. Зверху стрічки 3 під кутом відносно нижньої плити 2 установлена плита 4 з кронштейном 5, на якому закріплено вісь 6. Ролик 7 змонтовано на центруючих важелях 8, кожен із яких має повздовжній паз 9, який взаємодіє з віссю 6 кронштейна 5. З протилежного від ролика кінця центруючі важелі мають зачіп 10, який контактує і взаємодіє з кронштейном 5. Верхня плита 4 з'єднана з нижньою плитою 2, або рамою конвеєра 1 за межами стрічки з допомогою тяг 11. Зачіп 10, який взаємодіє з кронштейном 5 виконано таким чином, щоб ролик 7 було установлено на стрічці 3 з натягом. Пристрій працює наступним чином. При звичайній роботі конвеєра ролик 7 одержує вертикальне навантаження від натягнутої стрічки. Це навантаження сприймає вісь кронштейна, яка впирається в дно паза. Від повздовжнього переміщення з-за дії сил тяжіння і стрічки ролик утримується віссю і через зачіп кронштейном верхньої плити. У випадку падіння сили натягу стрічки, яка може трапитись тільки при її пориві, ролик опускається вниз, важелі його виходять із зачіпа, а сам ролик скатується в простір між верхньою плитою і стрічкою. Далі ролик затягується стрічкою і остання заклинюється. Використані джерела інформації. 1. Авторське свідоцтво СССР № 179666, Кл. В 65 G 43/06; 2. Авторське свідоцтво СССР № 839916, Кл. В 65 G 43/06 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
