Контрольний пристрій для заміру параметрів конічних отворів
Номер патенту: 30750
Опубліковано: 11.03.2008
Автори: Стефанів Сергій Володимирович, Левкович Михайло Генадійович, Ляшук Олег Леонтійович, Гевко Ігор Богданович
Формула / Реферат
Контрольний пристрій для заміру параметрів конічних отворів, який виконано у вигляді корпусу, в якому розміщені нижні і верхні нерухомі та рухомі циліндричні наконечники з конічними кінцями, які підтиснуті пружиною, який відрізняється тим, що він оснащений рухомою тягою, на вільному кінці якої встановлений корпус, всередині якого жорстко встановлено дві циліндричні напрямні, на яких розміщена відлікова планка з можливістю осьового переміщення, зверху з двох сторін на відліковій планці жорстко закріплено верхній циліндричний рухомий наконечник та тензометр, а посередині відлікової планки, паралельно верхньому циліндричному рухомому наконечнику і тензометру жорстко встановлений вимірювальний елемент заміру шорсткості поверхні з щупом, причому знизу у відліковій планці виконано глухі отвори, які підтиснуті пружинами, встановленими в глухі отвори знизу корпусу, а посередині між пружинами на відліковій планці жорстко закріплено магнітну шайбу, навпроти якої на корпусі жорстко закріплений електромагніт.
Текст

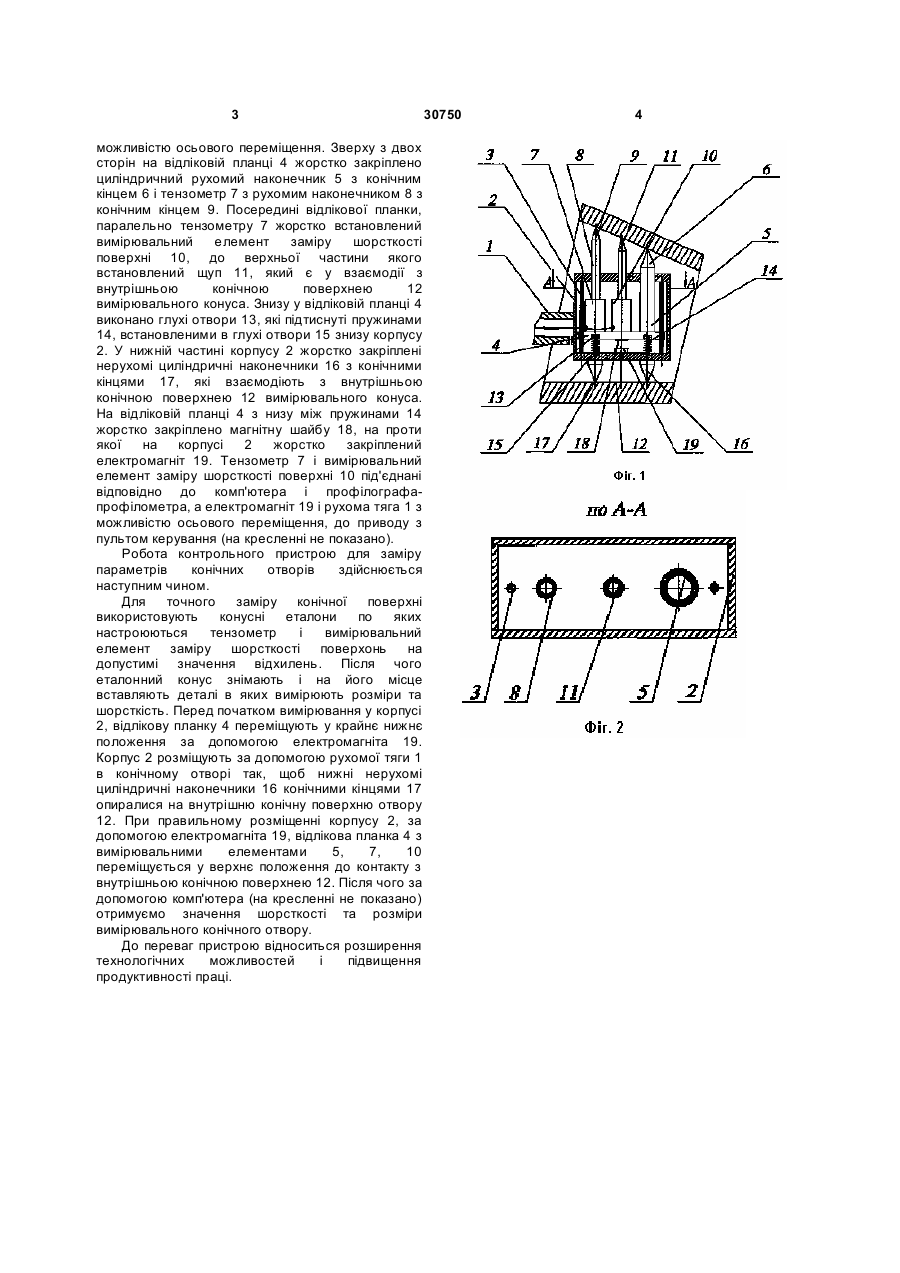

Контрольний пристрій для заміру параметрів конічних отворів, який виконано у вигляді корпусу, в якому розміщені нижні і верхні нерухомі та рухомі циліндричні наконечники з конічними кінцями, які підтиснуті пружиною, який відрізняється тим, що він оснащений рухомою 3 можливістю осьового переміщення. Зверху з двох сторін на відліковій планці 4 жорстко закріплено циліндричний рухомий наконечник 5 з конічним кінцем 6 і тензометр 7 з рухомим наконечником 8 з конічним кінцем 9. Посередині відлікової планки, паралельно тензометру 7 жорстко встановлений вимірювальний елемент заміру шорсткості поверхні 10, до верхньої частини якого встановлений щуп 11, який є у взаємодії з внутрішньою конічною поверхнею 12 вимірювального конуса. Знизу у відліковій планці 4 виконано глухі отвори 13, які підтиснуті пружинами 14, встановленими в глухі отвори 15 знизу корпусу 2. У нижній частині корпусу 2 жорстко закріплені нерухомі циліндричні наконечники 16 з конічними кінцями 17, які взаємодіють з внутрішньою конічною поверхнею 12 вимірювального конуса. На відліковій планці 4 з низу між пружинами 14 жорстко закріплено магнітну шайбу 18, на проти якої на корпусі 2 жорстко закріплений електромагніт 19. Тензометр 7 і вимірювальний елемент заміру шорсткості поверхні 10 під'єднані відповідно до комп'ютера і профілографапрофілометра, а електромагніт 19 і рухома тяга 1 з можливістю осьового переміщення, до приводу з пультом керування (на кресленні не показано). Робота контрольного пристрою для заміру параметрів конічних отворів здійснюється наступним чином. Для точного заміру конічної поверхні використовують конусні еталони по яких настроюються тензометр і вимірювальний елемент заміру шорсткості поверхонь на допустимі значення відхилень. Після чого еталонний конус знімають і на його місце вставляють деталі в яких вимірюють розміри та шорсткість. Перед початком вимірювання у корпусі 2, відлікову планку 4 переміщують у крайнє нижнє положення за допомогою електромагніта 19. Корпус 2 розміщують за допомогою рухомої тяги 1 в конічному отворі так, щоб нижні нерухомі циліндричні наконечники 16 конічними кінцями 17 опиралися на внутрішню конічну поверхню отвору 12. При правильному розміщенні корпусу 2, за допомогою електромагніта 19, відлікова планка 4 з вимірювальними елементами 5, 7, 10 переміщується у верхнє положення до контакту з внутрішньою конічною поверхнею 12. Після чого за допомогою комп'ютера (на кресленні не показано) отримуємо значення шорсткості та розміри вимірювального конічного отвору. До переваг пристрою відноситься розширення технологічних можливостей і підвищення продуктивності праці. 30750 4
ДивитисяДодаткова інформація
Назва патенту англійськоюControl device for measurement of parameters of conical openings
Автори англійськоюLevkovych Mykhailo Henadiiovych, Stefaniv Serhii Volodymyrovych, Hevko Ihor Bohdanovych, Liashuk Oleh Leontiiovych
Назва патенту російськоюКонтрольное устройство для измерения параметров конических отверстий
Автори російськоюЛевкович Михаил Геннадиевич, Стефанив Сергей Владимирович, Гевко Игорь Богданович, Ляшук Олег Леонтьевич
МПК / Мітки
МПК: G01B 3/00
Мітки: пристрій, контрольний, параметрів, конічних, заміру, отворів
