Пружне шпонкове з’єднання
Номер патенту: 30825
Опубліковано: 11.03.2008
Автори: Пахолко Сергій Анатолійович, Холявік Ольга Витальевна, Тривайло Михайло Семенович
Формула / Реферат
Пружне шпонкове з'єднання, що містить вал з подовжнім пазом, який має радіальний отвір і лиску на кінцях, маточину з торцьовим пазом, а також Z-подібну пружну шпонку, кінці якої розташовані в радіальнім отворі вала і торцевому пазу маточини, яке відрізняється тим, що воно обладнане щонайменше однією додатковою шпонкою, яка розміщена під Z-подібною шпонкою та в спільній з нею площині і має однакову з нею форму.
Текст

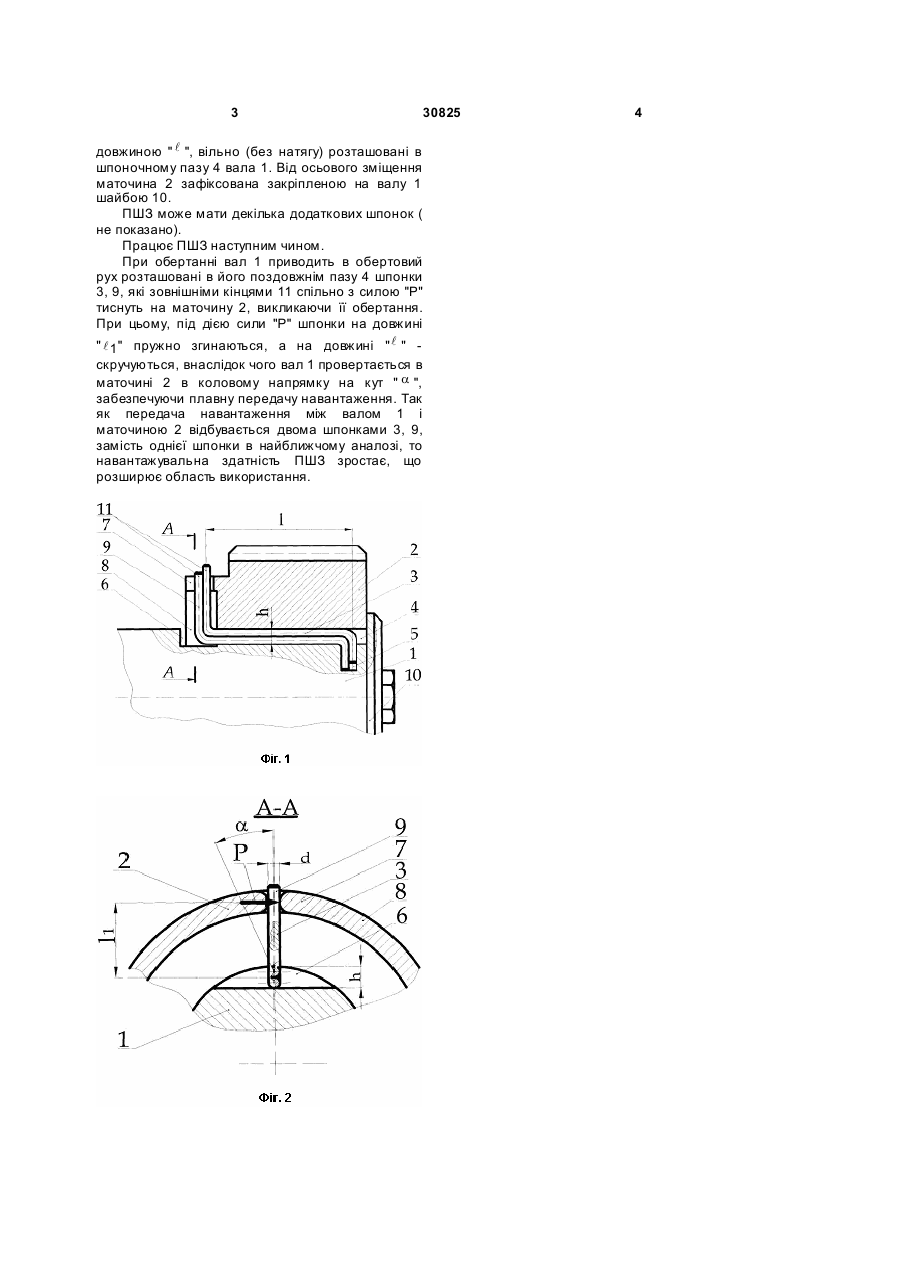

Пружне шпонкове з'єднання, що містить вал з подовжнім пазом, який має радіальний отвір і лиску на кінцях, маточину з торцьовим пазом, а також Z-подібну пружну шпонку, кінці якої розташовані в радіальнім отворі вала і торцевому пазу маточини, яке відрізняється тим, що воно обладнане щонайменше однією додатковою шпонкою, яка розміщена під Z-подібною шпонкою та в спільній з нею площині і має однакову з нею форму. (19) (21) u200713375 (22) 30.11.2007 (24) 11.03.2008 (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, ХОЛЯВІК ОЛЬГА ВИТАЛЬЕВНА, UA, П АХОЛКО СЕРГІЙ АНАТОЛІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A (56) 3 30825 довжиною " l ", вільно (без натягу) розташовані в шпоночному пазу 4 вала 1. Від осьового зміщення маточина 2 зафіксована закріпленою на валу 1 шайбою 10. ПШЗ може мати декілька додаткових шпонок ( не показано). Працює ПШЗ наступним чином. При обертанні вал 1 приводить в обертовий рух розташовані в його поздовжнім пазу 4 шпонки 3, 9, які зовнішніми кінцями 11 спільно з силою "Р" тиснуть на маточину 2, викликаючи її обертання. При цьому, під дією сили "Р" шпонки на довжині " l 1" пружно згинаються, а на довжині " l " скручуються, внаслідок чого вал 1 провертається в маточині 2 в коловому напрямку на кут " a ", забезпечуючи плавну передачу навантаження. Так як передача навантаження між валом 1 і маточиною 2 відбувається двома шпонками 3, 9, замість однієї шпонки в найближчому аналозі, то навантажувальна здатність ПШЗ зростає, що розширює область використання. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic key joint
Автори англійськоюTryvailo Mykhailo Semenovych, Kholiavik Olha Vytalievna, Pakholko Serhii Anatoliiovych
Назва патенту російськоюУпругое шпоночное соединение
Автори російськоюТривайло Михаил Семенович, Холявик Ольга Витальевна, Пахолко Сергей Анатольевич
МПК / Мітки
МПК: F16B 3/00
Мітки: пружне, з'єднання, шпонкове
