Ультразвуковий штангенциркуль
Номер патенту: 30824
Опубліковано: 11.03.2008
Автори: Цапенко Володимир Кузьмич, Протасов Анатолій Георгієвич, Галаган Роман Михайлович
Формула / Реферат
Ультразвуковий штангенциркуль, що містить штангу, контактні губки, рухому рамку, який відрізняється тим, що на рухомій рамці встановлено похилий п’єзоперетворювач для збудження поверхневої хвилі в матеріалі штанги, що послідовно з’єднаний з блоком цифрової обробки сигналу та індикатором.
Текст

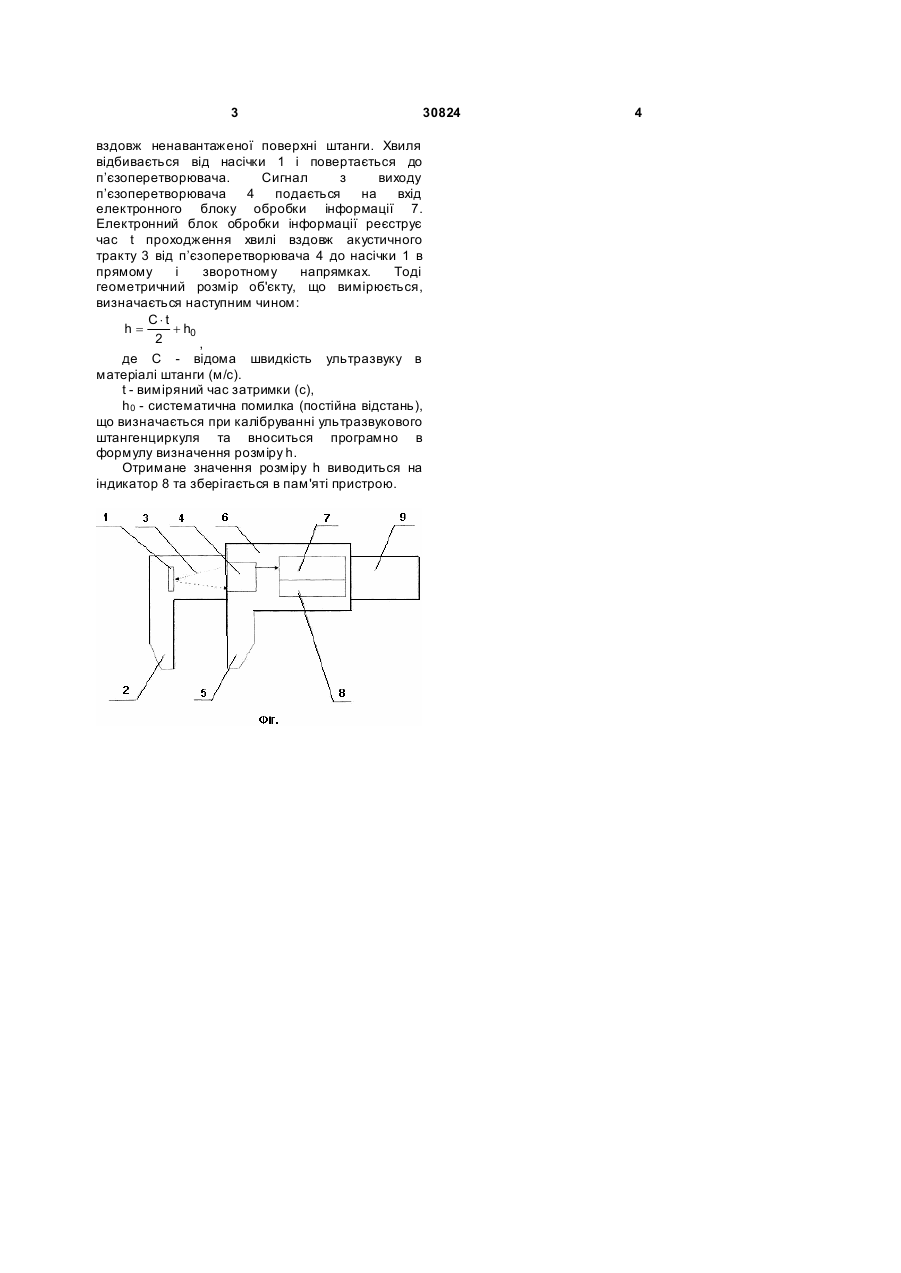

Ультразвуковий штангенциркуль, що містить штангу, контактні губки, рухому рамку, який відрізняє ться тим, що на р ухомій рамці встановлено похилий п’єзоперетворювач для збудження поверхневої хвилі в матеріалі штанги, що послідовно з’єднаний з блоком цифрової обробки сигналу та індикатором. (19) (21) u200713374 (22) 30.11.2007 (24) 11.03.2008 (72) ГАЛАГАН РОМАН МИ ХАЙЛОВИЧ, UA, ЦАПЕНКО ВОЛОДИ МИР КУЗЬМИЧ, UA, ПРОТАСОВ АНАТОЛІЙ ГЕОРГІЄВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 30824 вздовж ненавантаженої поверхні штанги. Хвиля відбивається від насічки 1 і повертається до п’єзоперетворювача. Сигнал з виходу п’єзоперетворювача 4 подається на вхід електронного блоку обробки інформації 7. Електронний блок обробки інформації реєструє час t проходження хвилі вздовж акустичного тракту 3 від п’єзоперетворювача 4 до насічки 1 в прямому і зворотному напрямках. Тоді геометричний розмір об'єкту, що вимірюється, визначається наступним чином: C× t h= + h0 2 , де C - відома швидкість ультразвуку в матеріалі штанги (м/с). t - виміряний час затримки (с), h0 - систематична помилка (постійна відстань), що визначається при калібруванні ультразвукового штангенциркуля та вноситься програмно в формулу визначення розміру h. Отримане значення розміру h виводиться на індикатор 8 та зберігається в пам'яті пристрою. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic slide gage
Автори англійськоюHalahan Roman Mykhaylovich, Tsapenko Volodymyr Kuzmych, Protasov Anatolii Heorhiiovych
Назва патенту російськоюУльтразвуковой штангенциркуль
Автори російськоюГалаган Роман Михайлович, Цапенко Владимир Кузьмич, Протасов Анатолий Георгиевич
МПК / Мітки
МПК: G01B 3/20, G01B 17/00
Мітки: штангенциркуль, ультразвуковий
