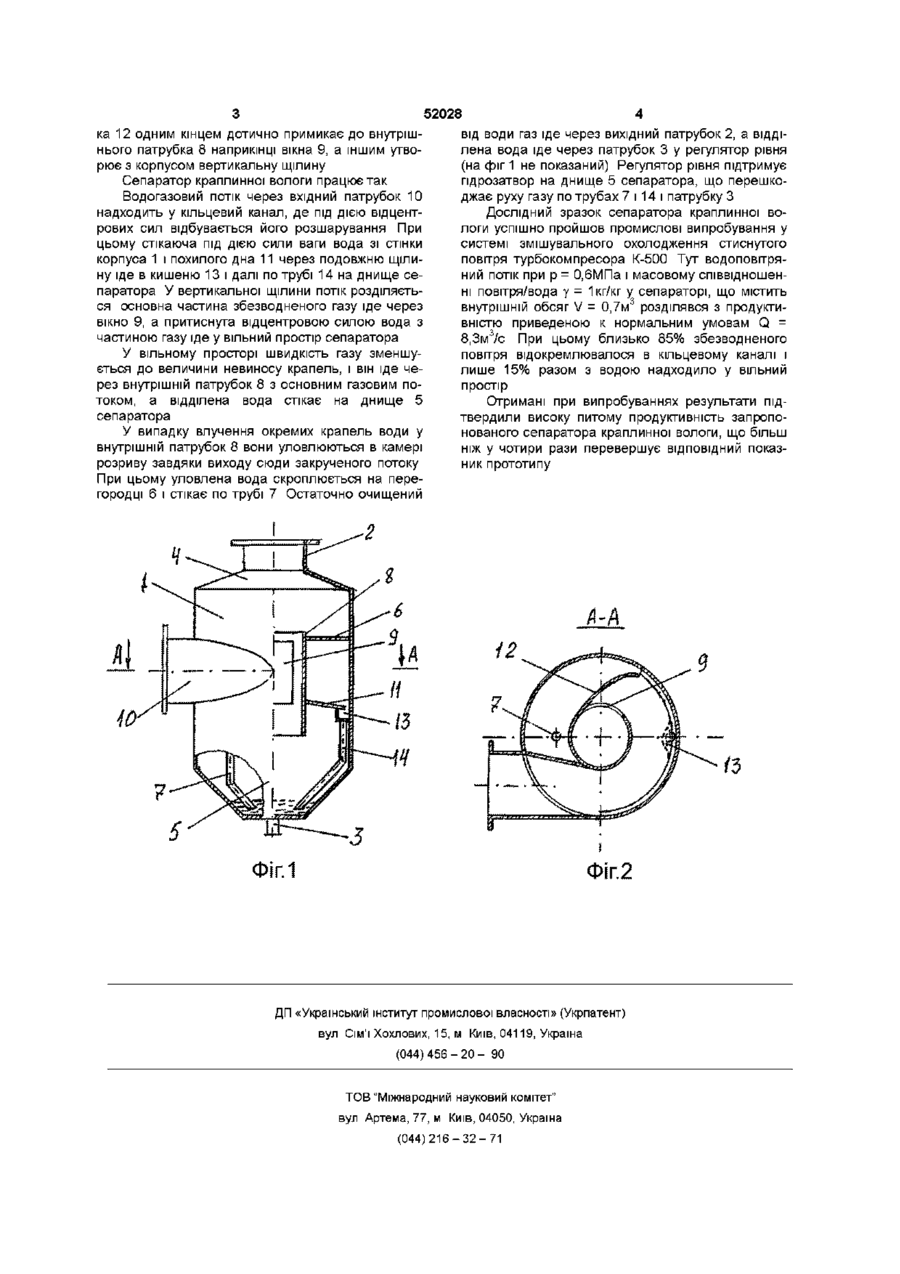

Сепаратор краплинної вологи

Сепаратор краплинної вологи, що містить циліндричний корпус зі СПІВВІСНИМ внутрішнім і вихідним патрубками, що мають розрив над перегородкою камери розриву, тангенціальний вхідний патрубок під перегородкою і зливальні канали з Винахід відноситься до області мокрої газоочистки і змішувального охолодження газового потоку водою ВІДОМІ краплеуловлювачі газового потоку у вигляді прямоточних циклонів і відцентрових скруберів, що працюють без подачі води на зрошення (Старк С Б Пылеулавливание и очистка газов в металлургии М 1977, стр 8 6 - 8 7 ) Недоліком цих краплеуловлювачів є їхні значні габарити по діаметру, обумовлені необхідністю зниження швидкості потоку у вільному перетині до величини невиносу крапель вологи Найбільш близьким до заявленого технічного рішення є сепаратор, що містить корпус з перегородкою камери розриву, СПІВВІСНО розташований у перегородці внутрішній патрубок, вхідний тангенціальний патрубок під перегородкою, вихідний патрубок для газу, зливальні канали з дна корпуса і камери розриву під гідро затвором (Старк С Б Пылеулавливание и очистка газов в металлургии М 1977, стр 114) У цій конструкції наявність камери розриву, що здійснює додаткове краплеуловлення дозволяє трохи підвищити швидкість потоку у вільному перетині (VKp и 4м/с) і ВІДПОВІДНО питому продуктивність сепаратора Задачею винаходу є підвищення продуктивності сепаратора краплинної вологи за рахунок зневоднювання і відділення основної частини газу до влучення потоку у вільний перетин Поставлена задача вирішується тим, що сепаратор краплинної вологи, що містить циліндричний корпуса і камери розриву з пдрозатворами, який відрізняється тим, що він додатково містить вікно у внутрішньому патрубку і горизонтальний кільцевий канал, що з'єднує вхідний патрубок з вікном і утворений похилим у бік корпуса дном і торцевою стінкою, при цьому торцева стінка одним кінцем по дотичній примикає до внутрішнього патрубка, а іншим кінцем, поверненим у бік вхідного патрубка, утворює з корпусом вертикальну щілину, при цьому дно містить подовжню щілину з корпусом і кишеню зі зливальним каналом і пдрозатвором корпус зі СПІВВІСНИМ внутрішнім і вихідним патрубками, що мають розрив над перегородкою камери розриву, тангенціальний вхідний патрубок під перегородкою і зливальні канали з корпуса і камери розриву з пдрозатворами, ВІДПОВІДНО ДО винаходу постачений вікном у внутрішньому патрубку і горизонтальним кільцевим каналом, що з'єднує вхідний патрубок з вікном і утвореним похилим убік корпуса дном і торцевою стінкою, при цьому торцева стінка одним кінцем дотично примикає до внутрішнього патрубку, а іншим - поверненим убік вхідного патрубка утворює з корпусом вертикальну щілину, а дно містить подовжню щілину з корпусом і кишеню зі зливальним каналом з пдрозатвором На фіг 1 зображений заявлений сепаратор краплинної вологи, розріз, а на фіг 2 - перетин А-А фіг 1 Сепаратор краплинної вологи містить циліндричний корпус 1 з вихідними патрубками для газу 2 і води 3 ВІДПОВІДНО на його кришці 4 і днище 5 Усередині корпуса поміщена перегородка 6, що утворює у верхній частині камеру розриву У перегородці 6 СПІВВІСНО закріплений внутрішній патрубок 8 з бічним вікном 9 і зливальна труба 7 Під перегородкою до корпуса тангенціально приєднаний вхідний патрубок 10, сполучений з горизонтальним кільцевим каналом, що закінчується у бічного вікна 9 Канал утворений дном 11 і торцевою стінкою 12 Дно 11 має нахил убік корпуса і подовжню по периметру корпуса щілину, до якої примикає кишеня 13 зі зливальною трубою 14 Торцева ж стін 00 о ю 52028 ка 12 одним кінцем дотично примикає до внутрішнього патрубка 8 наприкінці вікна 9, а іншим утворює з корпусом вертикальну щілину Сепаратор краплинної вологи працює так Водогазовий потік через вхідний патрубок 10 надходить у кільцевий канал, де під дією відцентрових сил відбувається його розшарування При цьому стікаюча під дією сили ваги вода зі стінки корпуса 1 і похилого дна 11 через подовжню щілину іде в кишеню 13 і далі по трубі 14 на днище сепаратора У вертикальної щілини потік розділяється основна частина збезводненого газу іде через вікно 9, а притиснута відцентровою силою вода з частиною газу іде у вільний простір сепаратора У вільному просторі швидкість газу зменшується до величини невиносу крапель, і він іде через внутрішній патрубок 8 з основним газовим потоком, а відділена вода стікає на днище 5 сепаратора У випадку влучення окремих крапель води у внутрішній патрубок 8 вони уловлюються в камері розриву завдяки виходу сюди закрученого потоку При цьому уловлена вода скроплюється на перегородці 6 і стікає по трубі 7 Остаточно очищений від води газ іде через вихідний патрубок 2, а відділена вода іде через патрубок 3 у регулятор рівня (на фіг 1 не показаний) Регулятор рівня підтримує пдрозатвор на днище 5 сепаратора, що перешкоджає руху газу по трубах 7 і 14 і патрубку З Дослідний зразок сепаратора краплинної вологи успішно пройшов промислові випробування у системі змішувального охолодження стиснутого повітря турбокомпресора К-500 Тут водоповітряний потік при р = 0,6МПа і масовому співвідношенні повітря/вода у = 1 кг/кг у сепараторі, що містить внутрішній обсяг V = 0,7м3 розділявся з продуктивністю приведеною к нормальним умовам Q = 8,3м3/с При цьому близько 85% збезводненого повітря відокремлювалося в кільцевому каналі і лише 15% разом з водою надходило у вільний простір Отримані при випробуваннях результати підтвердили високу питому продуктивність запропонованого сепаратора краплинної вологи, що більш ніж у чотири рази перевершує ВІДПОВІДНИЙ показник прототипу 5 •іг.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
