Пристрій для відновлення зношених металевих поверхонь
Номер патенту: 30843
Опубліковано: 11.03.2008
Автори: Бондаренко Євгенія Володимирівна, Кіраль Володимир Миколайович
Формула / Реферат
Пристрій для відновлення зношених металевих поверхонь, який містить резервуар з електролітом, катод, анод, систему забезпечення режиму нанесення покриття, механізм подачі електроліту, який відрізняється тим, що пристрій складається з обертового вала, який обертається на опорах за допомогою привода, на валу встановлено робочий інструмент (анод), з можливістю зміни його положення і підведення до нього електроліту з резервуара за допомогою механізму подачі електроліту та електричного струму через струмознімач від джерела електричної напруги, керування яким здійснюється системою забезпечення режиму нанесення покриття, та датчик, що фіксує зміну форми і розмірів деталі (катод) і передає керуючий сигнал до системи забезпечення режиму нанесення покриття, яка включає або відключає електричну напругу на робочому інструменті (аноді).
Текст

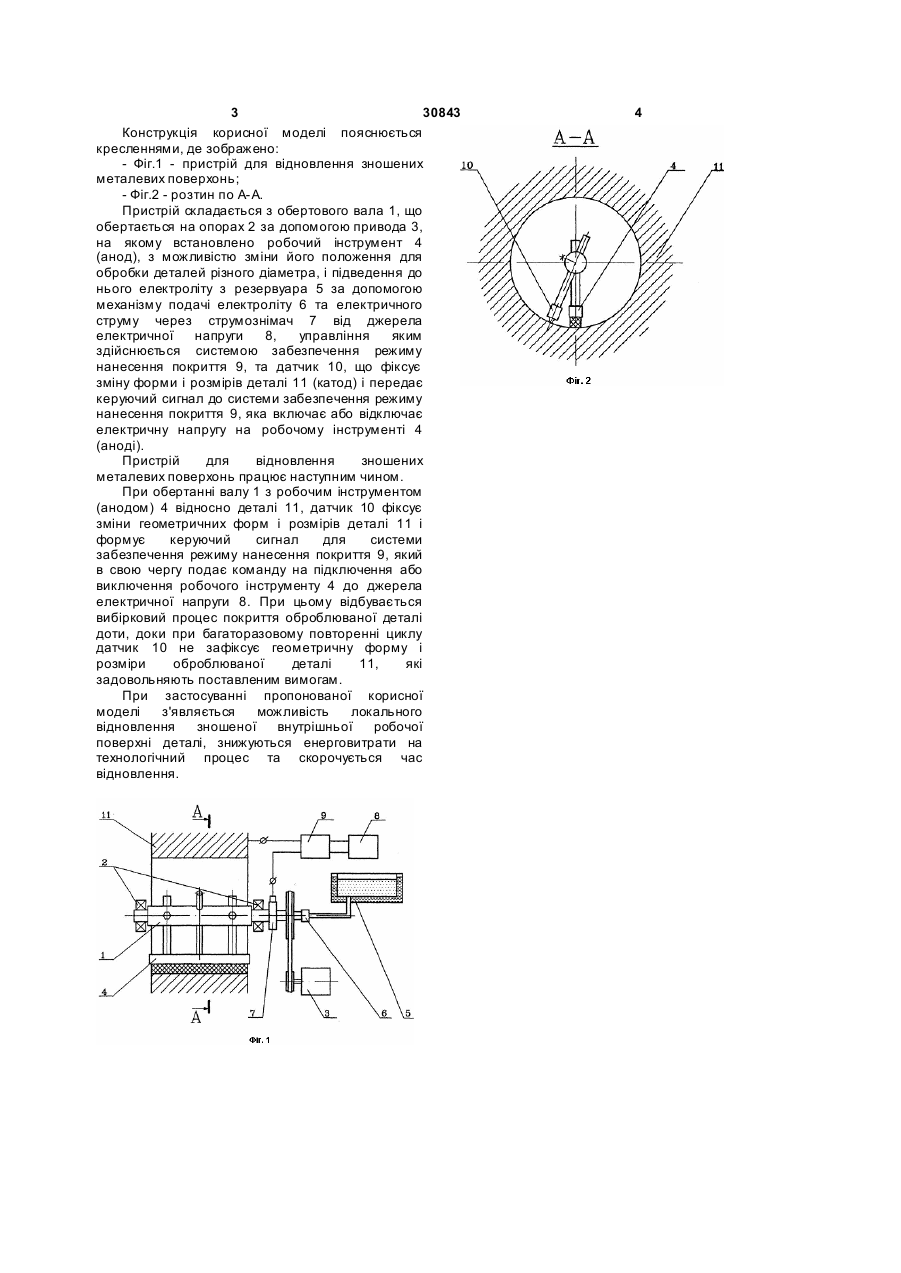

Пристрій для відновлення зношених металевих поверхонь, який містить резервуар з електролітом, катод, анод, систему забезпечення режиму нанесення покриття, механізм подачі електроліту, який відрізняється тим, що пристрій складається з обертового вала, який обертається 3 30843 Конструкція корисної моделі пояснюється кресленнями, де зображено: - Фіг.1 - пристрій для відновлення зношених металевих поверхонь; - Фіг.2 - розтин по А-А. Пристрій складається з обертового вала 1, що обертається на опорах 2 за допомогою привода 3, на якому встановлено робочий інструмент 4 (анод), з можливістю зміни його положення для обробки деталей різного діаметра, і підведення до нього електроліту з резервуара 5 за допомогою механізму подачі електроліту 6 та електричного струму через струмознімач 7 від джерела електричної напруги 8, управління яким здійснюється системою забезпечення режиму нанесення покриття 9, та датчик 10, що фіксує зміну форми і розмірів деталі 11 (катод) і передає керуючий сигнал до системи забезпечення режиму нанесення покриття 9, яка включає або відключає електричну напругу на робочому інструменті 4 (аноді). Пристрій для відновлення зношених металевих поверхонь працює наступним чином. При обертанні валу 1 з робочим інструментом (анодом) 4 відносно деталі 11, датчик 10 фіксує зміни геометричних форм і розмірів деталі 11 і формує керуючий сигнал для системи забезпечення режиму нанесення покриття 9, який в свою чергу подає команду на підключення або виключення робочого інструменту 4 до джерела електричної напруги 8. При цьому відбувається вибірковий процес покриття оброблюваної деталі доти, доки при багаторазовому повторенні циклу датчик 10 не зафіксує геометричну форму і розміри оброблюваної деталі 11, які задовольняють поставленим вимогам. При застосуванні пропонованої корисної моделі з'являється можливість локального відновлення зношеної внутрішньої робочої поверхні деталі, знижуються енерговитрати на технологічний процес та скорочується час відновлення. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for restoring worn metallic surfaces
Автори англійськоюKiral Volodymyr Mykolaiovych, Bondarenko Yevhenia Volodymyrivna
Назва патенту російськоюУстройство для восстановления изношенных металлических поверхностей
Автори російськоюКираль Владимир Николаевич, Бондаренко Евгения Владимировна
МПК / Мітки
МПК: B23H 9/04
Мітки: зношених, пристрій, поверхонь, металевих, відновлення
