Копач коренебульбоплодів

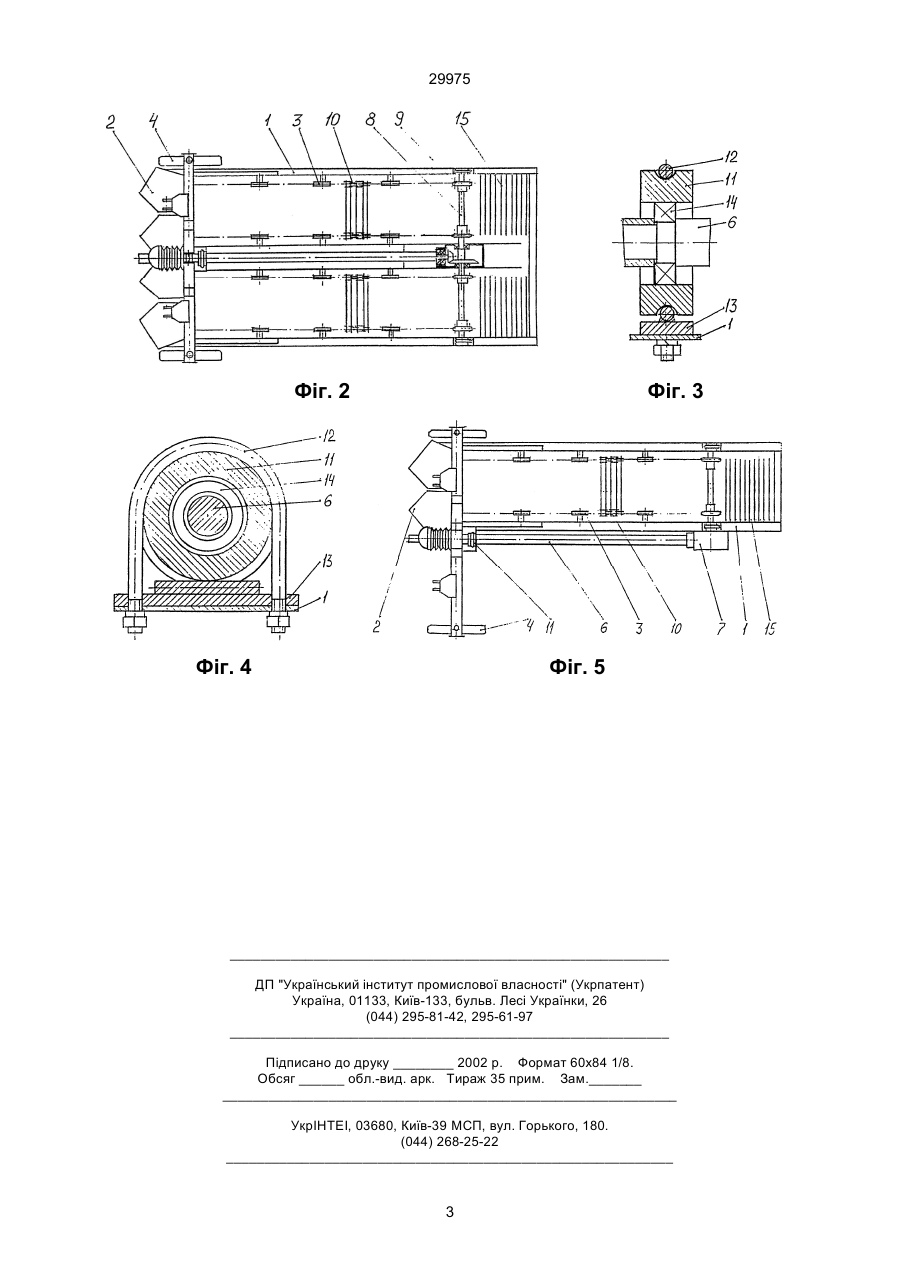

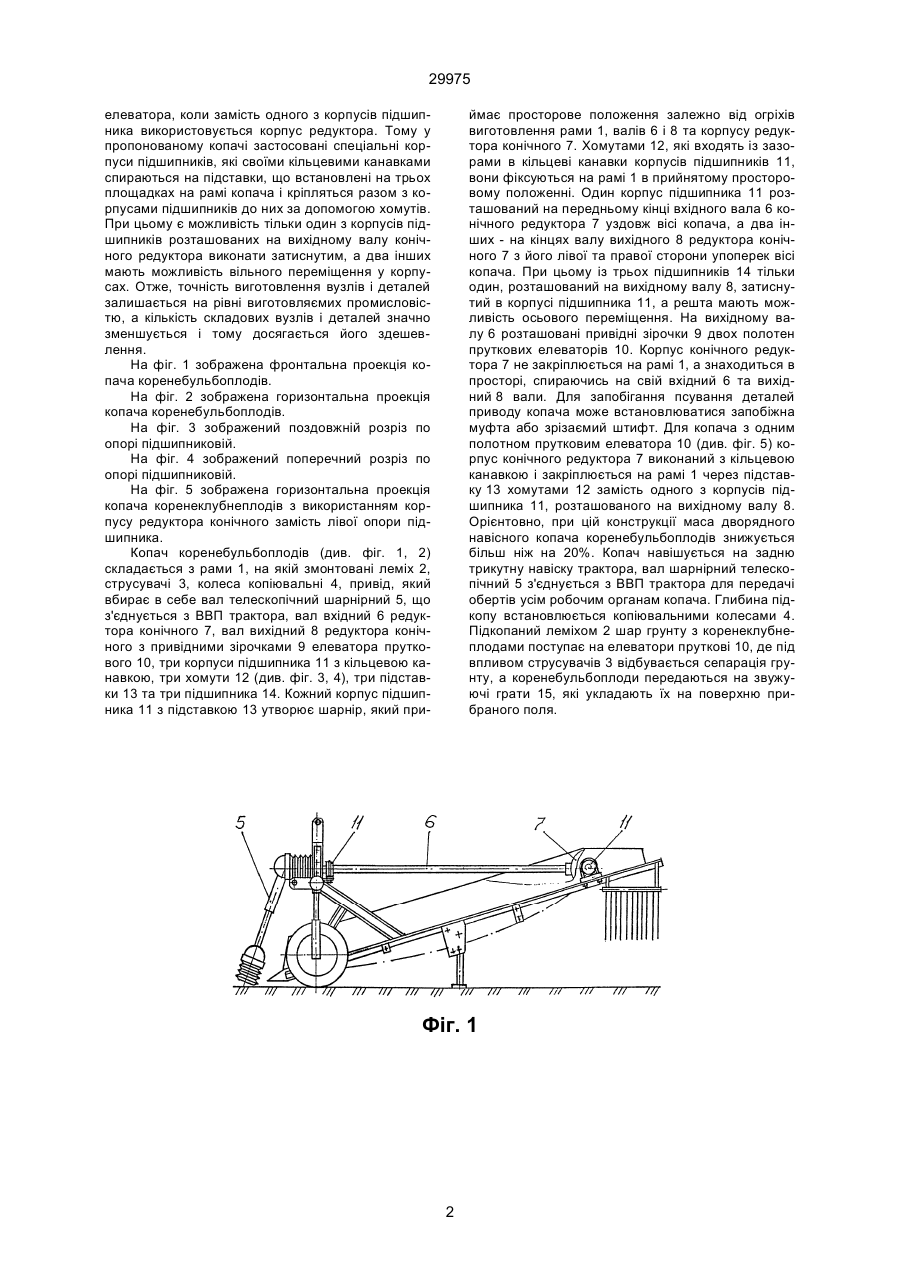

1. Копач коренебульбоплодів, складений з рами, лемеша, пруткового елеватора зі струшувача 29975 елеватора, коли замість одного з корпусів підшипника використовується корпус редуктора. Тому у пропонованому копачі застосовані спеціальні корпуси підшипників, які своїми кільцевими канавками спираються на підставки, що встановлені на трьох площадках на рамі копача і кріпляться разом з корпусами підшипників до них за допомогою хомутів. При цьому є можливість тільки один з корпусів підшипників розташованих на вихідному валу конічного редуктора виконати затиснутим, а два інших мають можливість вільного переміщення у корпусах. Отже, точність виготовлення вузлів і деталей залишається на рівні виготовляємих промисловістю, а кількість складових вузлів і деталей значно зменшується і тому досягається його здешевлення. На фіг. 1 зображена фронтальна проекція копача коренебульбоплодів. На фіг. 2 зображена горизонтальна проекція копача коренебульбоплодів. На фіг. 3 зображений поздовжній розріз по опорі підшипниковій. На фіг. 4 зображений поперечний розріз по опорі підшипниковій. На фіг. 5 зображена горизонтальна проекція копача коренеклубнеплодів з використанням корпусу редуктора конічного замість лівої опори підшипника. Копач коренебульбоплодів (див. фіг. 1, 2) складається з рами 1, на якій змонтовані леміх 2, струсувачі 3, колеса копіювальні 4, привід, який вбирає в себе вал телескопічний шарнірний 5, що з'єднується з ВВП трактора, вал вхідний 6 редуктора конічного 7, вал вихідний 8 редуктора конічного з привідними зірочками 9 елеватора пруткового 10, три корпуси підшипника 11 з кільцевою канавкою, три хомути 12 (див. фіг. 3, 4), три підставки 13 та три підшипника 14. Кожний корпус підшипника 11 з підставкою 13 утворює шарнір, який при ймає просторове положення залежно від огріхів виготовлення рами 1, валів 6 і 8 та корпусу редуктора конічного 7. Хомутами 12, які входять із зазорами в кільцеві канавки корпусів підшипників 11, вони фіксуються на рамі 1 в прийнятому просторовому положенні. Один корпус підшипника 11 розташований на передньому кінці вхідного вала 6 конічного редуктора 7 уздовж вісі копача, а два інших - на кінцях валу вихідного 8 редуктора конічного 7 з його лівої та правої сторони упоперек вісі копача. При цьому із трьох підшипників 14 тільки один, розташований на вихідному валу 8, затиснутий в корпусі підшипника 11, а решта мають можливість осьового переміщення. На вихідному валу 6 розташовані привідні зірочки 9 двох полотен пруткових елеваторів 10. Корпус конічного редуктора 7 не закріплюється на рамі 1, а знаходиться в просторі, спираючись на свій вхідний 6 та вихідний 8 вали. Для запобігання псування деталей приводу копача може встановлюватися запобіжна муфта або зрізаємий штифт. Для копача з одним полотном прутковим елеватора 10 (див. фіг. 5) корпус конічного редуктора 7 виконаний з кільцевою канавкою і закріплюється на рамі 1 через підставку 13 хомутами 12 замість одного з корпусів підшипника 11, розташованого на вихідному валу 8. Орієнтовно, при цій конструкції маса дворядного навісного копача коренебульбоплодів знижується більш ніж на 20%. Копач навішується на задню трикутну навіску трактора, вал шарнірний телескопічний 5 з'єднується з ВВП трактора для передачі обертів усім робочим органам копача. Глибина підкопу встановлюється копіювальними колесами 4. Підкопаний леміхом 2 шар грунту з коренеклубнеплодами поступає на елеватори пруткові 10, де під впливом струсувачів 3 відбувається сепарація грунту, а коренебульбоплоди передаються на звужуючі грати 15, які укладають їх на поверхню прибраного поля. Фіг. 1 2 29975 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
