Пристрій для розвантаження скіпа

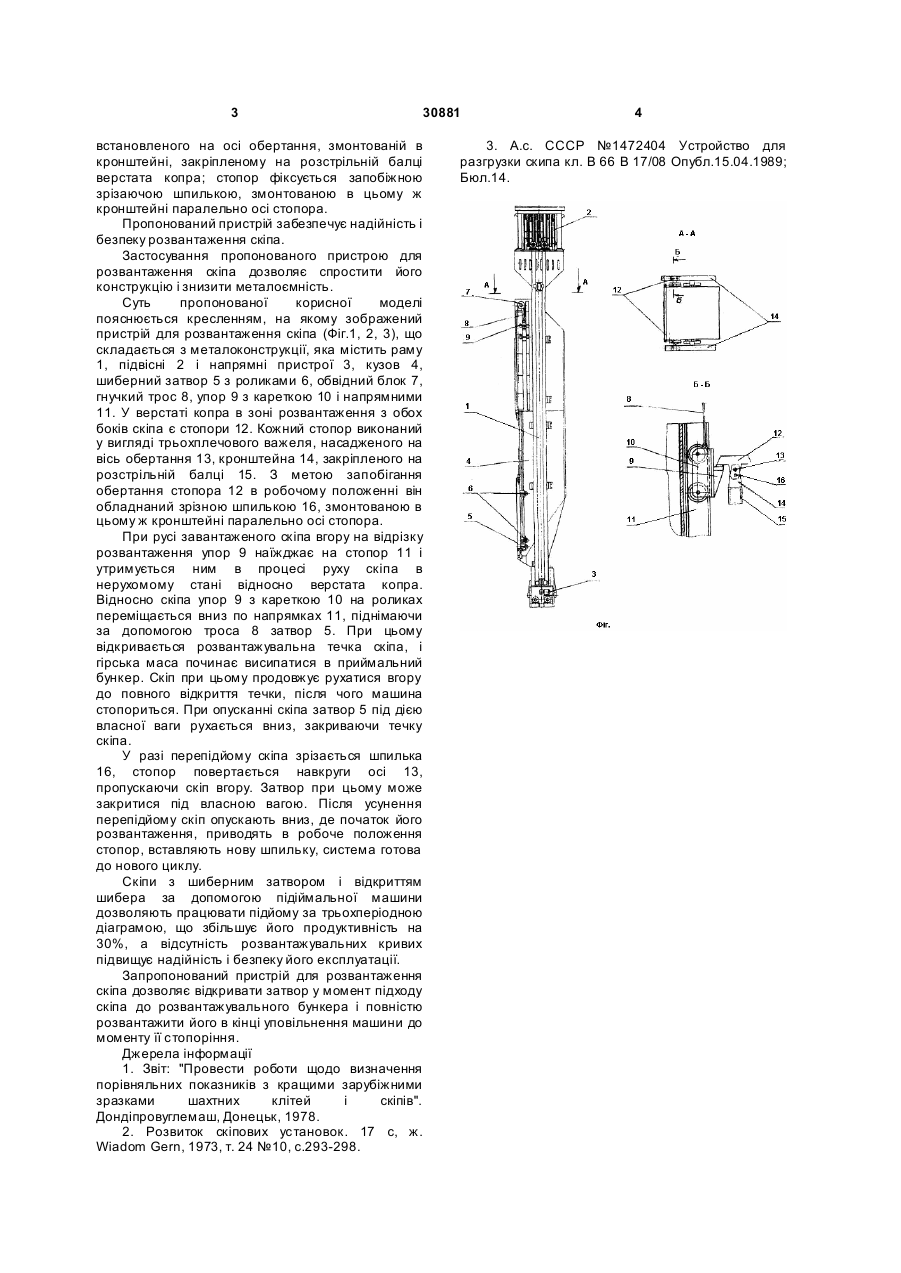

1. Пристрій для розвантаження скіпа, що містить рухомі каретки з упорами, розташованими 3 30881 встановленого на осі обертання, змонтованій в кронштейні, закріпленому на розстрільній балці верстата копра; стопор фіксується запобіжною зрізаючою шпилькою, змонтованою в цьому ж кронштейні паралельно осі стопора. Пропонований пристрій забезпечує надійність і безпеку розвантаження скіпа. Застосування пропонованого пристрою для розвантаження скіпа дозволяє спростити його конструкцію і знизити металоємність. Суть пропонованої корисної моделі пояснюється кресленням, на якому зображений пристрій для розвантаження скіпа (Фіг.1, 2, 3), що складається з металоконструкції, яка містить раму 1, підвісні 2 і напрямні пристрої 3, кузов 4, шиберний затвор 5 з роликами 6, обвідний блок 7, гнучкий трос 8, упор 9 з кареткою 10 і напрямними 11. У верстаті копра в зоні розвантаження з обох боків скіпа є стопори 12. Кожний стопор виконаний у вигляді трьохплечового важеля, насадженого на вісь обертання 13, кронштейна 14, закріпленого на розстрільній балці 15. З метою запобігання обертання стопора 12 в робочому положенні він обладнаний зрізною шпилькою 16, змонтованою в цьому ж кронштейні паралельно осі стопора. При русі завантаженого скіпа вгору на відрізку розвантаження упор 9 наїжджає на стопор 11 і утримується ним в процесі руху скіпа в нерухомому стані відносно верстата копра. Відносно скіпа упор 9 з кареткою 10 на роликах переміщається вниз по напрямках 11, піднімаючи за допомогою троса 8 затвор 5. При цьому відкривається розвантажувальна течка скіпа, і гірська маса починає висипатися в приймальний бункер. Скіп при цьому продовжує рухатися вгору до повного відкриття течки, після чого машина стопориться. При опусканні скіпа затвор 5 під дією власної ваги рухається вниз, закриваючи течку скіпа. У разі перепідйому скіпа зрізається шпилька 16, стопор повертається навкруги осі 13, пропускаючи скіп вгору. Затвор при цьому може закритися під власною вагою. Після усунення перепідйому скіп опускають вниз, де початок його розвантаження, приводять в робоче положення стопор, вставляють нову шпильку, система готова до нового циклу. Скіпи з шиберним затвором і відкриттям шибера за допомогою підіймальної машини дозволяють працювати підйому за трьохперіодною діаграмою, що збільшує його продуктивність на 30%, а відсутність розвантажувальних кривих підвищує надійність і безпеку його експлуатації. Запропонований пристрій для розвантаження скіпа дозволяє відкривати затвор у момент підходу скіпа до розвантажувального бункера і повністю розвантажити його в кінці уповільнення машини до моменту її стопоріння. Джерела інформації 1. Звіт: "Провести роботи щодо визначення порівняльних показників з кращими зарубіжними зразками шахтних клітей і скіпів". Дондіпровуглемаш, Донецьк, 1978. 2. Розвиток скіпових установок. 17 с, ж. Wiadom Gern, 1973, т. 24 №10, с.293-298. 4 3. А.с. СССР №1472404 Устройство для разгрузки скипа кл. В 66 В 17/08 Опубл.15.04.1989; Бюл.14.
