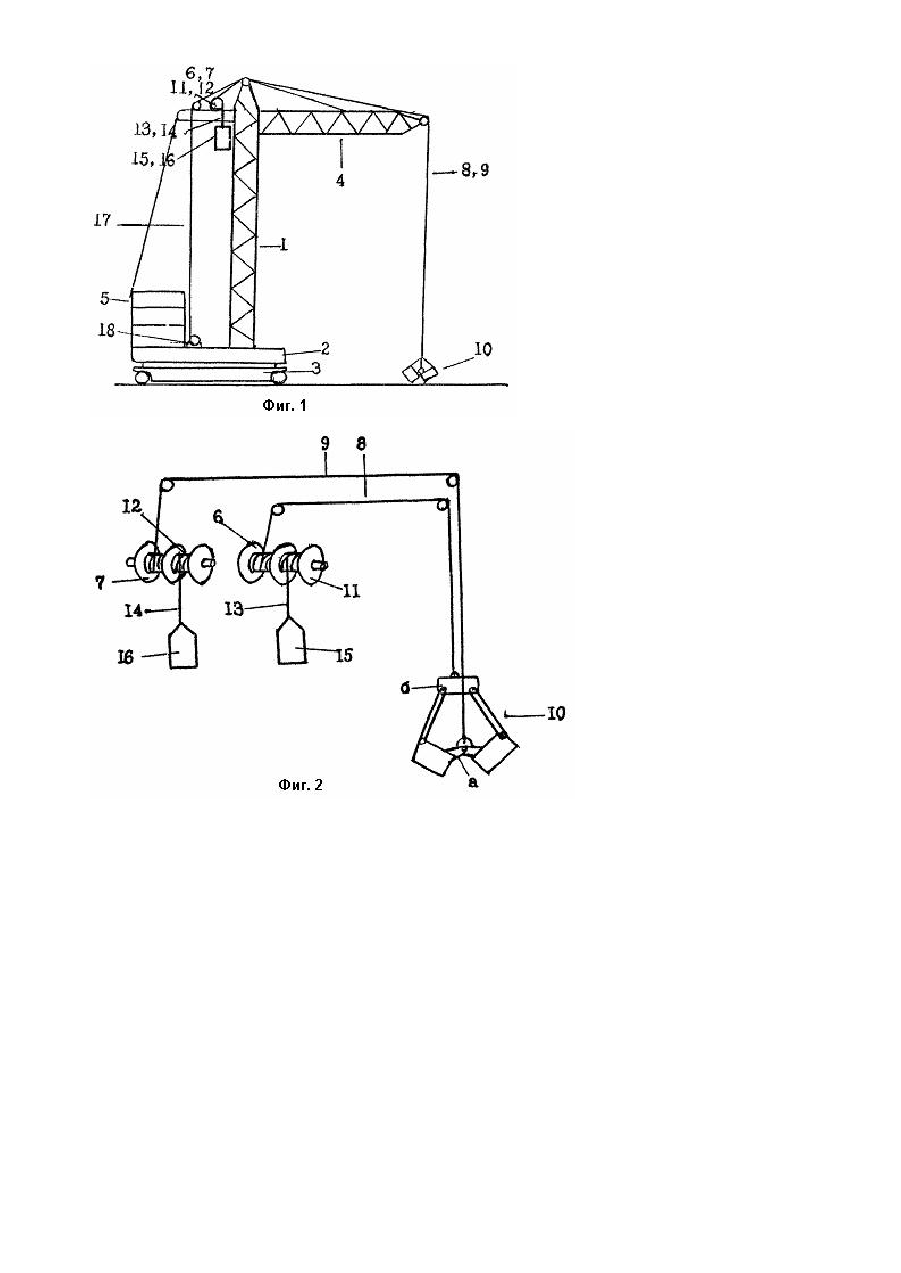

Изобретение относится к подъемно-транспортным машинам, в частности, к строительным и погрузочноразгрузочным подъемным кранам. Наиболее близким по предложенной конструкции можно считать подъемный кран, содержащий раму с опорно-поворотным устройством, на котором закреплена башня, связанную с противовесом закрепленную на верхней части башни стрелу, гр узозахватный орган и, по крайней мере, одну закрепленную в верхней части башни лебедку с барабаном, связанным тросом через стрелу с гр узозахватным органом. Недостаток данного крана заключается втом, что для поднятия самого органа захвата, который обычно является тяжеловесным, затрачивается большое количество энергии. В основу изобретения поставлена задача создания подъемного крана, в котором затраты энергии на подъем органа захвата значительно сокращены за счет применения уравновешивающи х гр узов. Поставленная задача решается тем, что подъемный кран, содержащий раму с опорно-поворотным устройством, на котором закреплена башня, связанную с противовесом, закрепленную на верхней части башни стрелу, гр узозахватный орган и, по крайней мере одну закрепленную в верхней части башни лебедку с барабаном, связанным тросом через стрелу с грузозахватным органом, согласно изобретению, снабжен дополнительным барабаном, жестко и соосно соединенным с основным барабаном и уравновешивающим грузом, подвешенным к дополнительному барабану посредством каната, намотанного в противоположном направлении намотки троса на основной барабан, и выполненным с массой меньшей массы грузозахватного органа, при этом барабаны размещены на высоте не менее высоты размещения грузозахватного органа в его верхнем положении, а канат и трос запасованы на соответствующи х им барабанах с возможностью расположения уравновешивающего гр уза у дополнительного барабана при опущенном грузозахватном органе. На фиг.1 - схематическое изображение подъемного крана с уравновешивающим гр узом; на фиг.2 - схема запасовки канатов и тросов при однотросовом и двухтросовом управлении органом захвата. Подъемный кран содержит башню (стойку, колонну, мачту), опорно-поворотное устройство 2 на раме 3, стрелу (балочную стрелу с грузовой кареткой) 4, противовес 5, лебедки с барабанами 6 и 7, связанными тросами 8 и 9 с органом захвата 10. К барабанам 6 и 7 жестко и соосно прикреплены дополнительные барабаны 11 и 12, к каждому из которых на канатах 13 и 14 подвешены уравновешивающие грузы 15 и 16. Стрелой 4 посредством троса управляет лебедка 18. Подъемный кран работает следующим образом. При однотросовом управлении органом захвата 10 его подъем осуществляется лебедкой 6 и тросом 8. При этом опускающийся уравновешивающий груз 15 (фиг.3) на канате 13, разматываясь с барабана 11, создает дополнительное усилие на вращение барабана 11, создает дополнительное усилие на вращение барабана 6, чем облегчает работу двигателя данной лебедки 6. При опускании органа захвата 10 гр уз 15 поднимается. Далее операции повторяются. Чтобы орган захвата 10 мог опускаться один без груза, его масса должна быть больше массы уравновешивающего груза 15. При двухтросовом управлении органом захвата 10 лебедка с барабаном 6 и тросом 8 выполняют роль поддержки самого органа захвата (для примера взят двухтросовый грейфер) 10с зацепкой в части "б", а лебедка с барабаном 7 и тросом 9 управляют поднятием траверсы "а", т.е. закрыванием грейфера 10. Уравновешивающие грузы 15 и. 16 через дополнительные барабаны 11 и 12 и канаты 13 и 14 облегчают работу двигателей лебедок с барабанами 6 и 7, сокращая энергозатраты. Чтобы орган захвата 10 мог сам опускаться, суммарная масса обоих грузов 15 и 16 должна быть меньшей его массы. Для уменьшения рабочего хода уравновешивающего гр уза диаметр дополнительного барабана может быть меньше диаметра основного барабана. Тогда массу груза нужно соответственно увеличить. Предложенное техническое решение позволяет выполнять ту же работу двигателями меньшей мощности или повышать производительность действующи х. Оборудовать предложенными уравновешивающими грузами можно и уже действующие краны многих моделей. Ведь затраты на это быстро окупятся. Применение кранов предложенного типа особенно выгодно в районах ограниченного наличия энергоресурсов.
