Підшипник кочення
Номер патенту: 31063
Опубліковано: 25.03.2008
Формула / Реферат
Підшипник кочення, що містить зовнішнє і внутрішнє кільця, розташовані між ними сепаратор з тілами кочення та двостороннє ущільнення, яке сформовано у порожнині підшипника між зовнішнім і внутрішнім кільцями, з антифрикційної самозмащувальної, термореактивної зниженої крихкості вуглецевої композиції, який відрізняється тим, що ущільнення має форму зрізаного конуса, на робочих поверхнях якого виконано кругові конусні проточки конусністю від 2:5 до 2:6 і глибиною від 1/3 до 1/2 відстані від торця кілець до сепаратора.
Текст

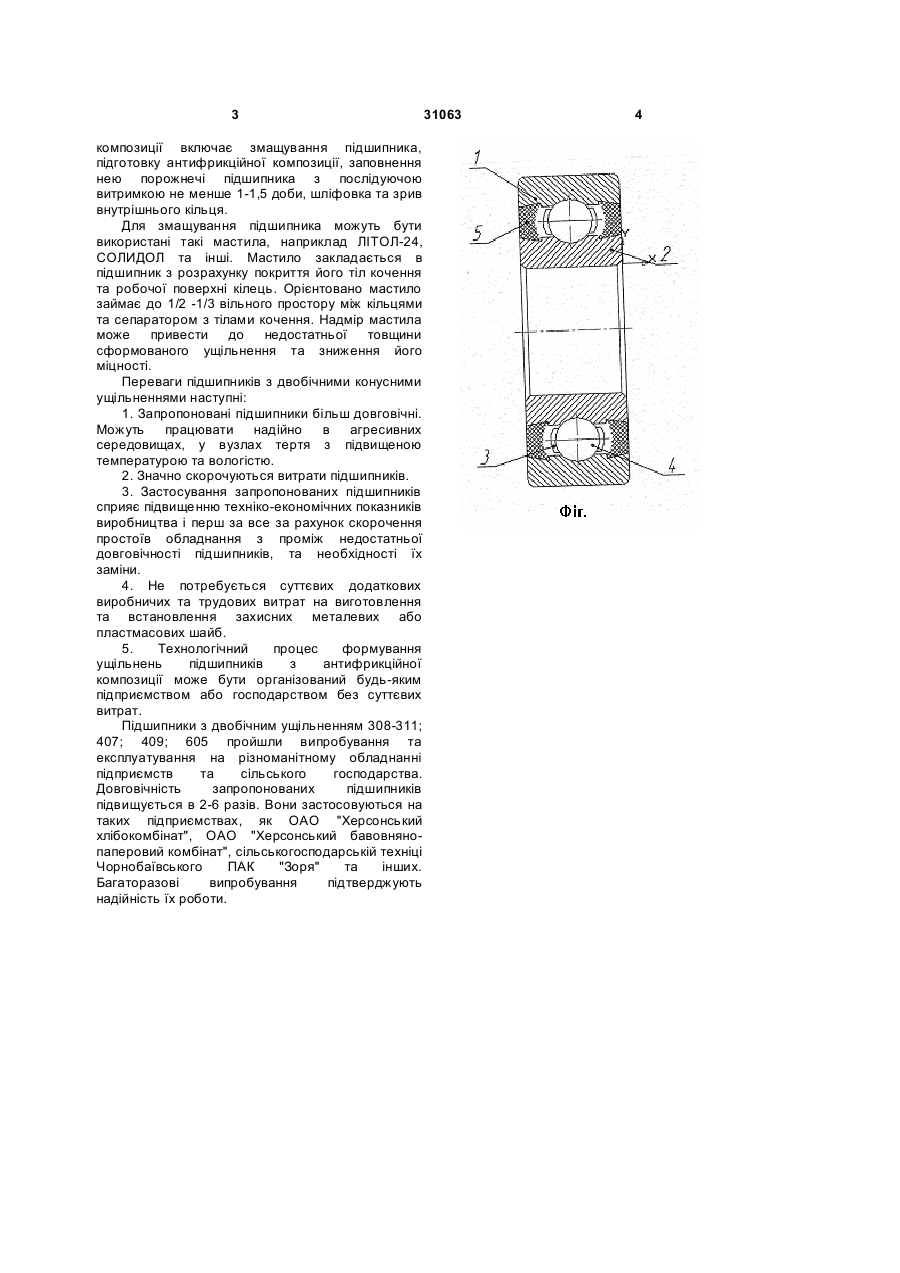

Підшипник кочення, що містить зовнішнє і внутрішнє кільця, розташовані між ними сепаратор 3 композиції включає змащування підшипника, підготовку антифрикційної композиції, заповнення нею порожнечі підшипника з послідуючою витримкою не менше 1-1,5 доби, шліфовка та зрив внутрішнього кільця. Для змащування підшипника можуть бути використані такі мастила, наприклад ЛІТОЛ-24, СОЛИДОЛ та інші. Мастило закладається в підшипник з розрахунку покриття його тіл кочення та робочої поверхні кілець. Орієнтовано мастило займає до 1/2 -1/3 вільного простору між кільцями та сепаратором з тілами кочення. Надмір мастила може привести до недостатньої товщини сформованого ущільнення та зниження його міцності. Переваги підшипників з двобічними конусними ущільненнями наступні: 1. Запропоновані підшипники більш довговічні. Можуть працювати надійно в агресивних середовищах, у вузлах тертя з підвищеною температурою та вологістю. 2. Значно скорочуються витрати підшипників. 3. Застосування запропонованих підшипників сприяє підвищенню техніко-економічних показників виробництва і перш за все за рахунок скорочення простоїв обладнання з проміж недостатньої довговічності підшипників, та необхідності їх заміни. 4. Не потребується суттєвих додаткових виробничих та трудових витрат на виготовлення та встановлення захисних металевих або пластмасових шайб. 5. Технологічний процес формування ущільнень підшипників з антифрикційної композиції може бути організований будь-яким підприємством або господарством без суттєвих витрат. Підшипники з двобічним ущільненням 308-311; 407; 409; 605 пройшли випробування та експлуатування на різноманітному обладнанні підприємств та сільського господарства. Довговічність запропонованих підшипників підвищується в 2-6 разів. Вони застосовуються на таких підприємствах, як ОАО "Херсонський хлібокомбінат", ОАО "Херсонський бавовнянопаперовий комбінат", сільськогосподарській техніці Чорнобаївського ПАК "Зоря" та інших. Багаторазові випробування підтверджують надійність їх роботи. 31063 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRoll bearing
Автори англійськоюSmutko Mykola Ustynovych, Smutko Andrii Mykolaiovych
Назва патенту російськоюПодшипник качения
Автори російськоюСмутко Николай Устинович, Смутко Андрей Николаевич
МПК / Мітки
МПК: F16C 19/00
