Енергоефективний спосіб керування відцентровою насосною установкою системи водопостачання
Номер патенту: 31195
Опубліковано: 25.03.2008
Формула / Реферат
Енергоефективний спосіб керування відцентровою насосною установкою системи водопостачання, при якому для регулювання подачі насоса змінюють частоту та амплітуду напруги живлення статорної обмотки його привідного асинхронного двигуна, величину необхідної частоти та амплітуди визначають на основі оцінки водоспоживання в режимі реального часу, який відрізняється тим, що на основі часу перехідних процесів в системі водопостачання вибирають період квантування, вимірюють витрату води один раз на період квантування, визначають співвідношення значення витрати на поточному та попередньому періодах квантування, встановлюють величину керуючого сигналу частоти та амплітуди на основі отриманого співвідношення.
Текст

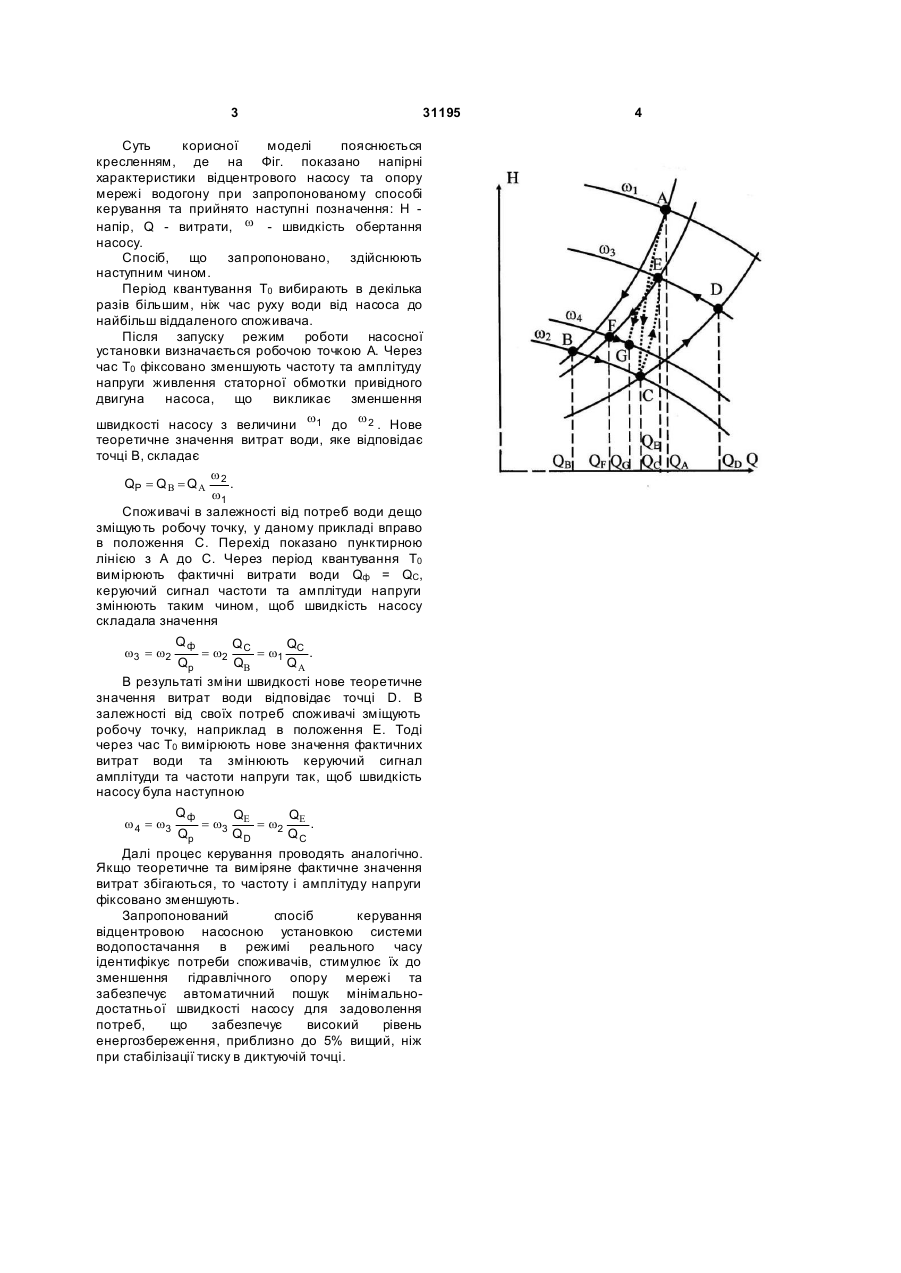

Енергоефективний спосіб керування відцентровою насосною установкою системи водопостачання, при якому для регулювання подачі насоса змінюють частоту та амплітуду 3 31195 Суть корисної моделі пояснюється кресленням, де на Фіг. показано напірні характеристики відцентрового насосу та опору мережі водогону при запропонованому способі керування та прийнято наступні позначення: Н напір, Q - витрати, w - швидкість обертання насосу. Спосіб, що запропоновано, здійснюють наступним чином. Період квантування Т0 вибирають в декілька разів більшим, ніж час руху води від насоса до найбільш віддаленого споживача. Після запуску режим роботи насосної установки визначається робочою точкою А. Через час Т0 фіксовано зменшують частоту та амплітуду напруги живлення статорної обмотки привідного двигуна насоса, що викликає зменшення швидкості насосу з величини w1 до w 2 . Нове теоретичне значення витрат води, яке відповідає точці В, складає w QP = Q B = Q A 2 . w1 Споживачі в залежності від потреб води дещо зміщують робочу точку, у даному прикладі вправо в положення С. Перехід показано пунктирною лінією з А до С. Через період квантування Т0 вимірюють фактичні витрати води Qф = QC, керуючий сигнал частоти та амплітуди напруги змінюють таким чином, щоб швидкість насосу складала значення Qф Q Q w3 = w2 = w2 C = w1 C . Qp QB QA В результаті зміни швидкості нове теоретичне значення витрат води відповідає точці D. В залежності від своїх потреб споживачі зміщують робочу точку, наприклад в положення Е. Тоді через час Т0 вимірюють нове значення фактичних витрат води та змінюють керуючий сигнал амплітуди та частоти напруги так, щоб швидкість насосу була наступною Qф Q Q w 4 = w3 = w3 E = w2 E . Qp QD QC Далі процес керування проводять аналогічно. Якщо теоретичне та виміряне фактичне значення витрат збігаються, то частоту і амплітуду напруги фіксовано зменшують. Запропонований спосіб керування відцентровою насосною установкою системи водопостачання в режимі реального часу ідентифікує потреби споживачів, стимулює їх до зменшення гідравлічного опору мережі та забезпечує автоматичний пошук мінімальнодостатньої швидкості насосу для задоволення потреб, що забезпечує високий рівень енергозбереження, приблизно до 5% вищий, ніж при стабілізації тиску в диктуючій точці. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPower effective method for control of centrifugal pump unit of water supply system
Автори англійськоюPopovych Mykola Havrylovych, Kiselnychnyk Oleh Ivanovych
Назва патенту російськоюЭнергоэффективный способ управления центробежной насосной установкой системы водоснабжения
Автори російськоюПопович Николай Гаврилович, Киселичник Олег Иванович
МПК / Мітки
МПК: F04D 15/00
Мітки: спосіб, установкою, відцентровою, системі, водопостачання, енергоефективний, керування, насосною
