Підшипниковий вузол вертикального валу

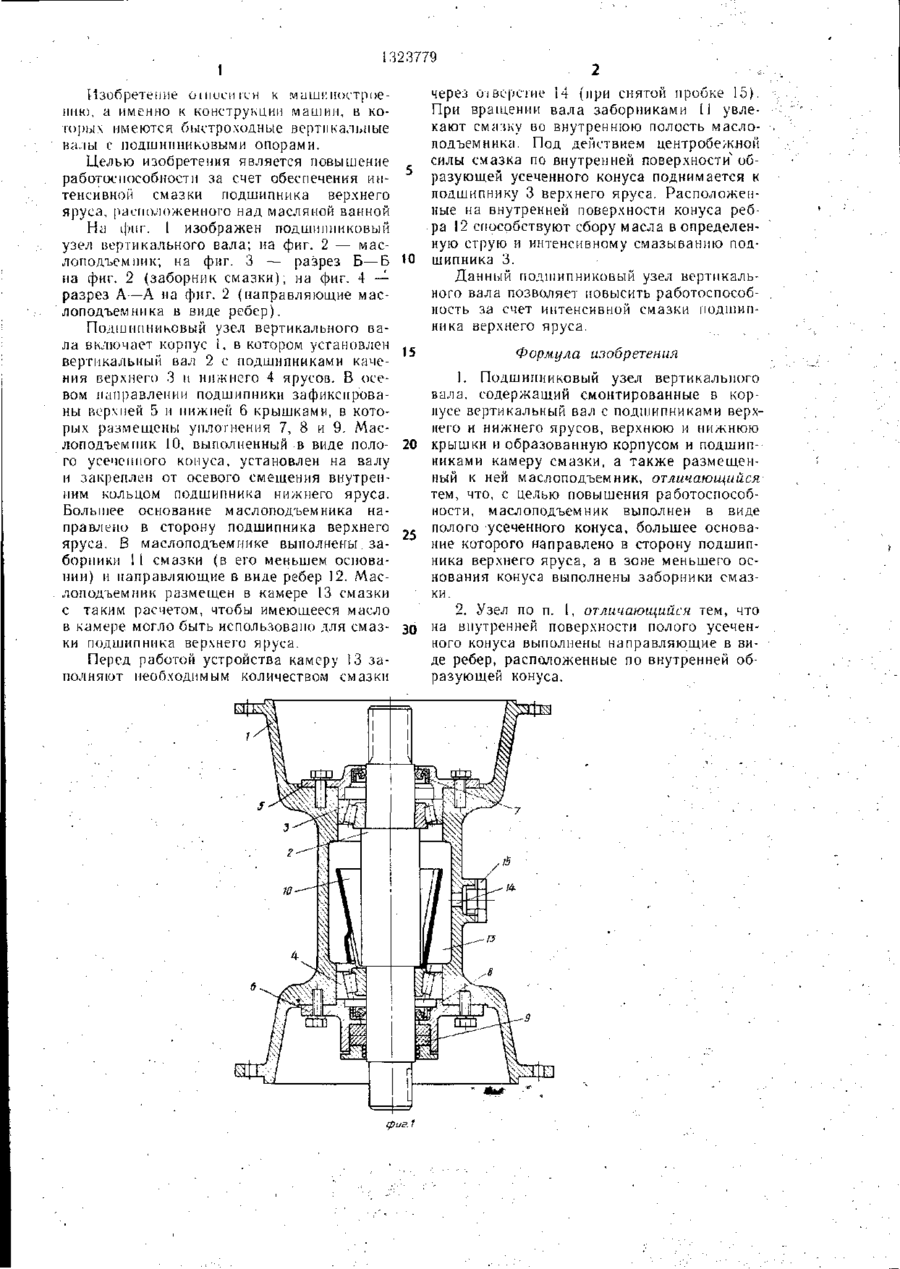

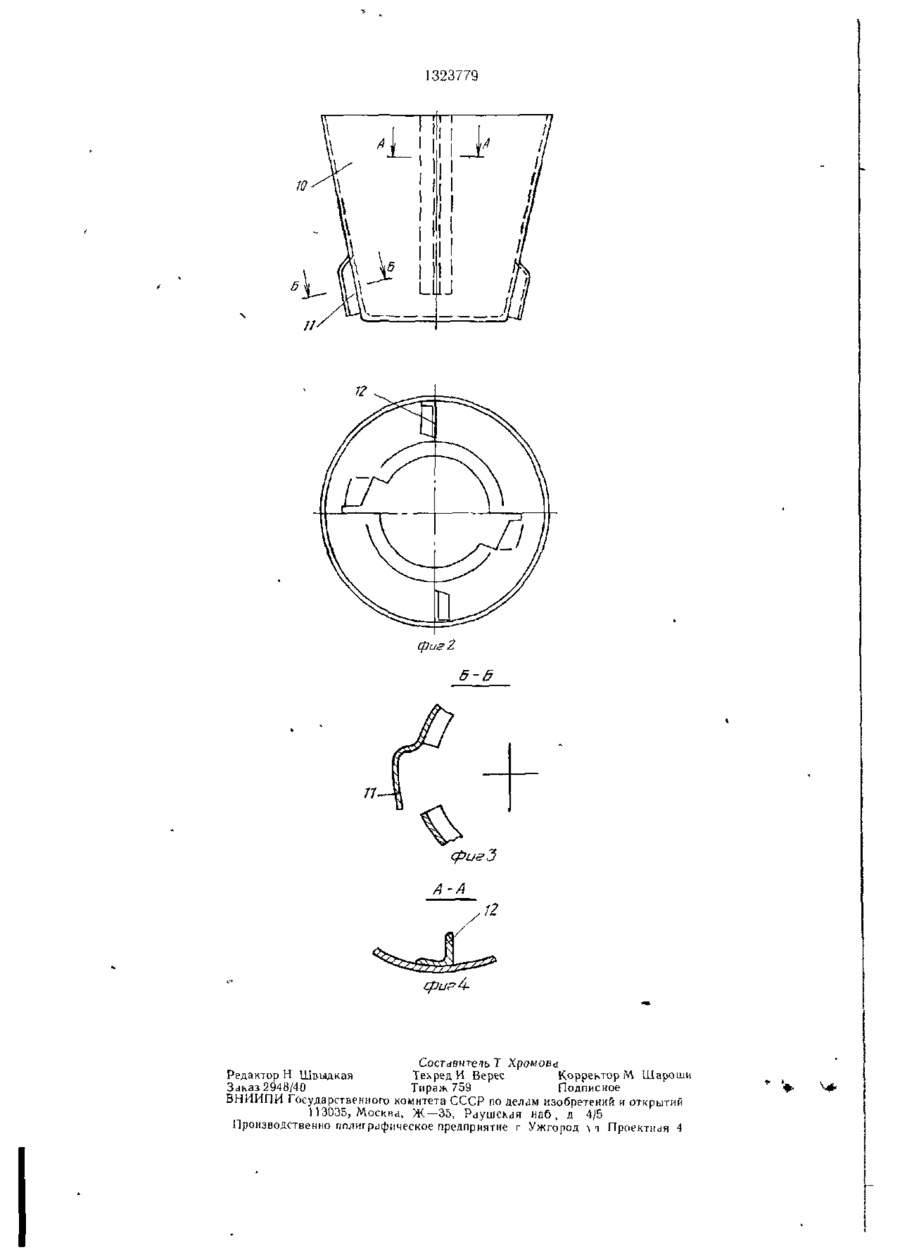

Изобретение относится к машиностроению, в частности к подшипниковым узлам со to О» с© #•..-• * • * * * - -**• Ь" 1 323779 Изобретение оі миси і ся к машиностроению, а именно к конструкции машин, в которых имеются быстроходные вертикальные валы с подшипниковыми опорами. Целью изобретения является повышение работоспособности за счет обеспечения интенсивной смазки подшипника верхнего яруса, расположенного над масляной ванной На фиг. 1 изображен подшипниковый узел вертикального вала; на фиг. 2 — маслоподъемпик; на фиг. 3 — разрез Б—Б на фиг. 2 (заборник смазки); на фиг. 4 — разрез А—А на фиг. 2 (направляющие маслоподъемника в виде ребер). Подшипниковый узел вертикального вала включает корпус і, в котором установлен вертикальный вал 2 с подшипниками качения верхнего 3 п нижнего 4 ярусов. В осевом направлении подшипники зафиксированы верхней 5 и нижней 6 крышками, в которых размещены уплотнения 7, 8 и 9. Маслоподъемпик 10, выполненный в виде полого усеченного конуса, установлен на валу и закреплен от осевого смещения внутренним кольцом подшипника нижнего яруса. Большее основание маслоподъемника направлено в сторону подшипника верхнего яруса. В маспоподъемиике выполнены заборпики 11 смазки (в его меньшем основании) и направляющие в виде ребер 12. Маслоподъемннк размещен в камере 13 смазки с таким расчетом, чтобы имеющееся масло в камере могло быть использовано для смазки подшипника верхнего яруса. Перед работой устройства камеру 13 заполняют необходимым количеством смазки 10 15 через иіверстие 14 (при снятой пробке 15). При вращении вала заборниками 11 увлекают смазку во внутреннюю полость маслоподъемника. Под действием центробежной силы смазка по внутренней поверхности4 образующей усеченного конуса поднимается к подшипнику 3 верхнего яруса. Расположенные на внутренней поверхности конуса ребра 12 способствуют сбору масла в определенную струю и интенсивному смазыванию подшипника 3. Данный подшипниковый узел вертикального вала позволяет повысить работоспособность за счет интенсивной смазки подшипника верхнего яруса. Формула изобретения 1. Подшипниковый узел вертикального вала, содержащий смонтированные в корпусе вертикальный вал с подшипниками верхнего и нижнего ярусов, верхнюю и нижнюю 20 крышки и образованную корпусом и подшипниками камеру смазки, а также размещенный к ней маслоподъемник, отличающийся тем, что, с целью повышения работоспособности, маслоподъемник выполнен в виде полого усеченного конуса, большее основа25 ние которого направлено в сторону подшипника верхнего яруса, а в зоне меньшего основания конуса выполнены заборники смазки. 2. Узел по п. 1, отличающийся тем, что Зо на внутренней поверхности полого усеченного конуса выполнены направляющие в виде ребер, расположенные по внутренней образующей конуса. 323779 12 фиг 2 5-6 сригА T Хромова РедакторН Швыдкая Техред И Верес Корректор М Шароши Заказ 2948/40 Тираж 759 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1)3035, Москва, Ж—35, PdyuJChdH наб , д 4/5 Производственно полигр,]фическое предприятие г Ужгород \п Проектная 4 ч v \v
