Токарний багатоцільовий верстат

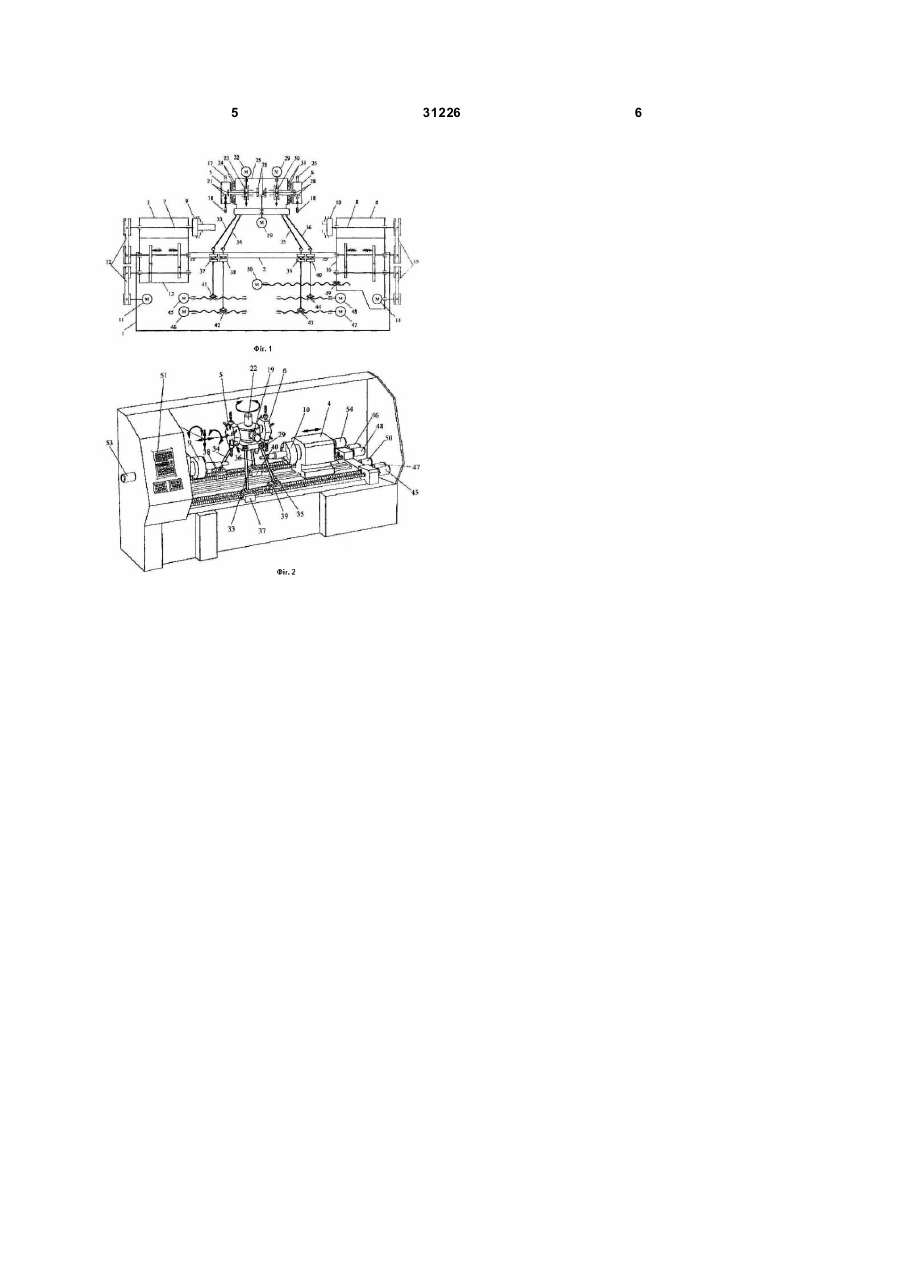

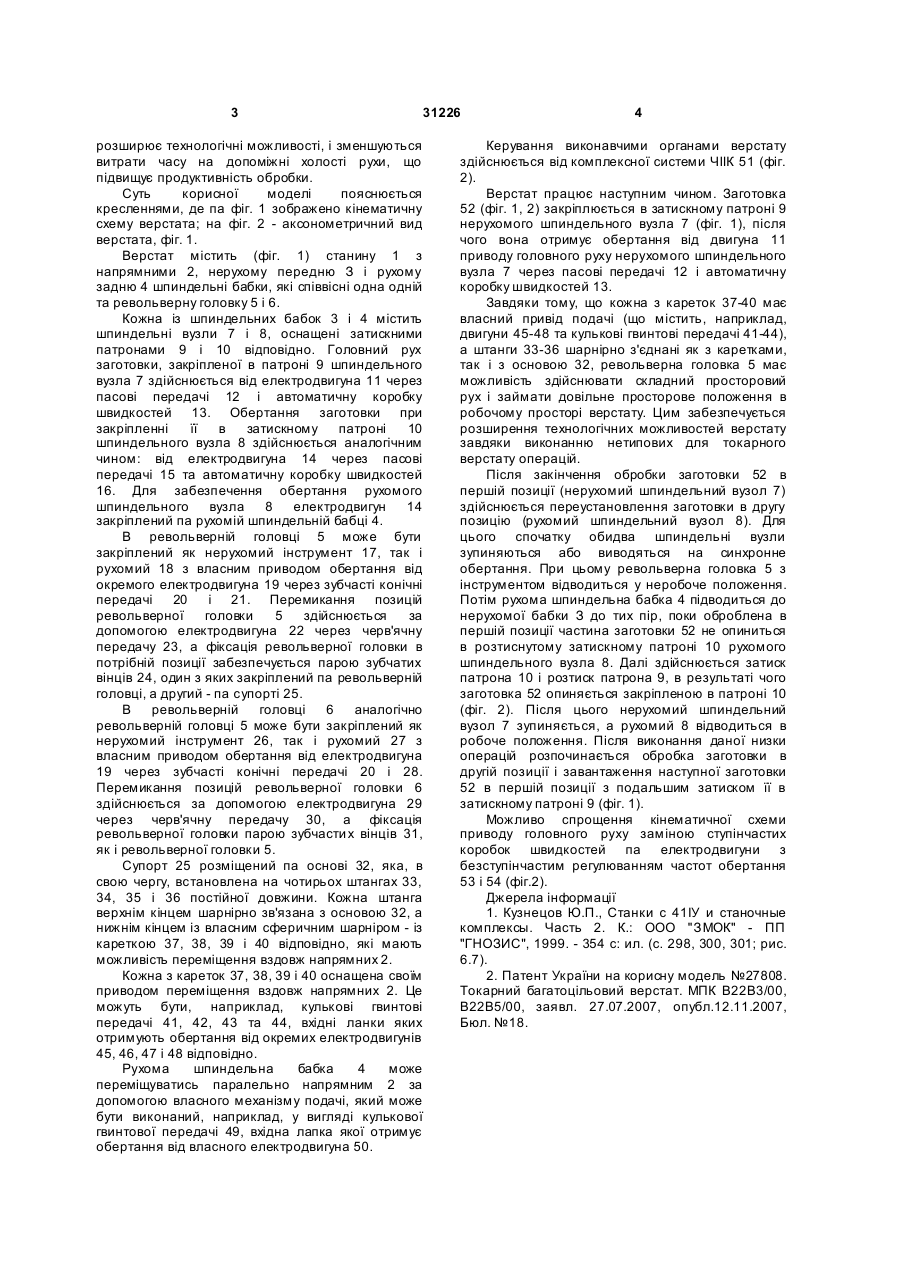

Токарний багатоцільовий верстат, що містить станину з напрямними, передню і задню бабки та 3 31226 розширює технологічні можливості, і зменшуються витрати часу на допоміжні холості рухи, що підвищує продуктивність обробки. Суть корисної моделі пояснюється кресленнями, де па фіг. 1 зображено кінематичну схему верстата; на фіг. 2 - аксонометричний вид верстата, фіг. 1. Верстат містить (фіг. 1) станину 1 з напрямними 2, нерухому передню З і рухому задню 4 шпиндельні бабки, які співвісні одна одній та револьверну головку 5 і 6. Кожна із шпиндельних бабок 3 і 4 містить шпиндельні вузли 7 і 8, оснащені затискними патронами 9 і 10 відповідно. Головний рух заготовки, закріпленої в патроні 9 шпиндельного вузла 7 здійснюється від електродвигуна 11 через пасові передачі 12 і автоматичну коробку швидкостей 13. Обертання заготовки при закріпленні її в затискному патроні 10 шпиндельного вузла 8 здійснюється аналогічним чином: від електродвигуна 14 через пасові передачі 15 та автоматичну коробку швидкостей 16. Для забезпечення обертання рухомого шпиндельного вузла 8 електродвигун 14 закріплений па рухомій шпиндельній бабці 4. В револьверній головці 5 може бути закріплений як нерухомий інструмент 17, так і рухомий 18 з власним приводом обертання від окремого електродвигуна 19 через зубчасті конічні передачі 20 і 21. Перемикання позицій револьверної головки 5 здійснюється за допомогою електродвигуна 22 через черв'ячну передачу 23, а фіксація револьверної головки в потрібній позиції забезпечується парою зубчатих вінців 24, один з яких закріплений па револьверній головці, а другий - па супорті 25. В револьверній головці 6 аналогічно револьверній головці 5 може бути закріплений як нерухомий інструмент 26, так і рухомий 27 з власним приводом обертання від електродвигуна 19 через зубчасті конічні передачі 20 і 28. Перемикання позицій револьверної головки 6 здійснюється за допомогою електродвигуна 29 через черв'ячну передачу 30, а фіксація револьверної головки парою зубчасти х вінців 31, як і револьверної головки 5. Супорт 25 розміщений па основі 32, яка, в свою чергу, встановлена на чотирьох штангах 33, 34, 35 і 36 постійної довжини. Кожна штанга верхнім кінцем шарнірно зв'язана з основою 32, а нижнім кінцем із власним сферичним шарніром - із кареткою 37, 38, 39 і 40 відповідно, які мають можливість переміщення вздовж напрямних 2. Кожна з кареток 37, 38, 39 і 40 оснащена своїм приводом переміщення вздовж напрямних 2. Це можуть бути, наприклад, кулькові гвинтові передачі 41, 42, 43 та 44, вхідні ланки яких отримують обертання від окремих електродвигунів 45, 46, 47 і 48 відповідно. Рухома шпиндельна бабка 4 може переміщуватись паралельно напрямним 2 за допомогою власного механізму подачі, який може бути виконаний, наприклад, у вигляді кулькової гвинтової передачі 49, вхідна лапка якої отримує обертання від власного електродвигуна 50. 4 Керування виконавчими органами верстату здійснюється від комплексної системи ЧІІК 51 (фіг. 2). Верстат працює наступним чином. Заготовка 52 (фіг. 1, 2) закріплюється в затискному патроні 9 нерухомого шпиндельного вузла 7 (фіг. 1), після чого вона отримує обертання від двигуна 11 приводу головного руху нерухомого шпиндельного вузла 7 через пасові передачі 12 і автоматичну коробку швидкостей 13. Завдяки тому, що кожна з кареток 37-40 має власний привід подачі (що містить, наприклад, двигуни 45-48 та кулькові гвинтові передачі 41-44), а штанги 33-36 шарнірно з'єднані як з каретками, так і з основою 32, револьверна головка 5 має можливість здійснювати складний просторовий рух і займати довільне просторове положення в робочому просторі верстату. Цим забезпечується розширення технологічних можливостей верстату завдяки виконанню нетипових для токарного верстату операцій. Після закінчення обробки заготовки 52 в першій позиції (нерухомий шпиндельний вузол 7) здійснюється переустановлення заготовки в другу позицію (рухомий шпиндельний вузол 8). Для цього спочатку обидва шпиндельні вузли зупиняються або виводяться на синхронне обертання. При цьому револьверна головка 5 з інструментом відводиться у неробоче положення. Потім рухома шпиндельна бабка 4 підводиться до нерухомої бабки З до тих пір, поки оброблена в першій позиції частина заготовки 52 не опиниться в розтиснутому затискному патроні 10 рухомого шпиндельного вузла 8. Далі здійснюється затиск патрона 10 і розтиск патрона 9, в результаті чого заготовка 52 опиняється закріпленою в патроні 10 (фіг. 2). Після цього нерухомий шпиндельний вузол 7 зупиняється, а рухомий 8 відводиться в робоче положення. Після виконання даної низки операцій розпочинається обробка заготовки в другій позиції і завантаження наступної заготовки 52 в першій позиції з подальшим затиском її в затискному патроні 9 (фіг. 1). Можливо спрощення кінематичної схеми приводу головного руху заміною ступінчастих коробок швидкостей па електродвигуни з безступінчастим регулюванням частот обертання 53 і 54 (фіг.2). Джерела інформації 1. Кузнецов Ю.П., Станки с 41ІУ и станочные комплексы. Часть 2. К.: ООО "ЗМОК" - ПП "ГНОЗИС", 1999. - 354 с: ил. (с. 298, 300, 301; рис. 6.7). 2. Патент України на корисну модель №27808. Токарний багатоцільовий верстат. МПК В22В3/00, В22В5/00, заявл. 27.07.2007, опубл.12.11.2007, Бюл. №18. 5 31226 6
