Підігрівник на парі з тиском нижче атмосферного

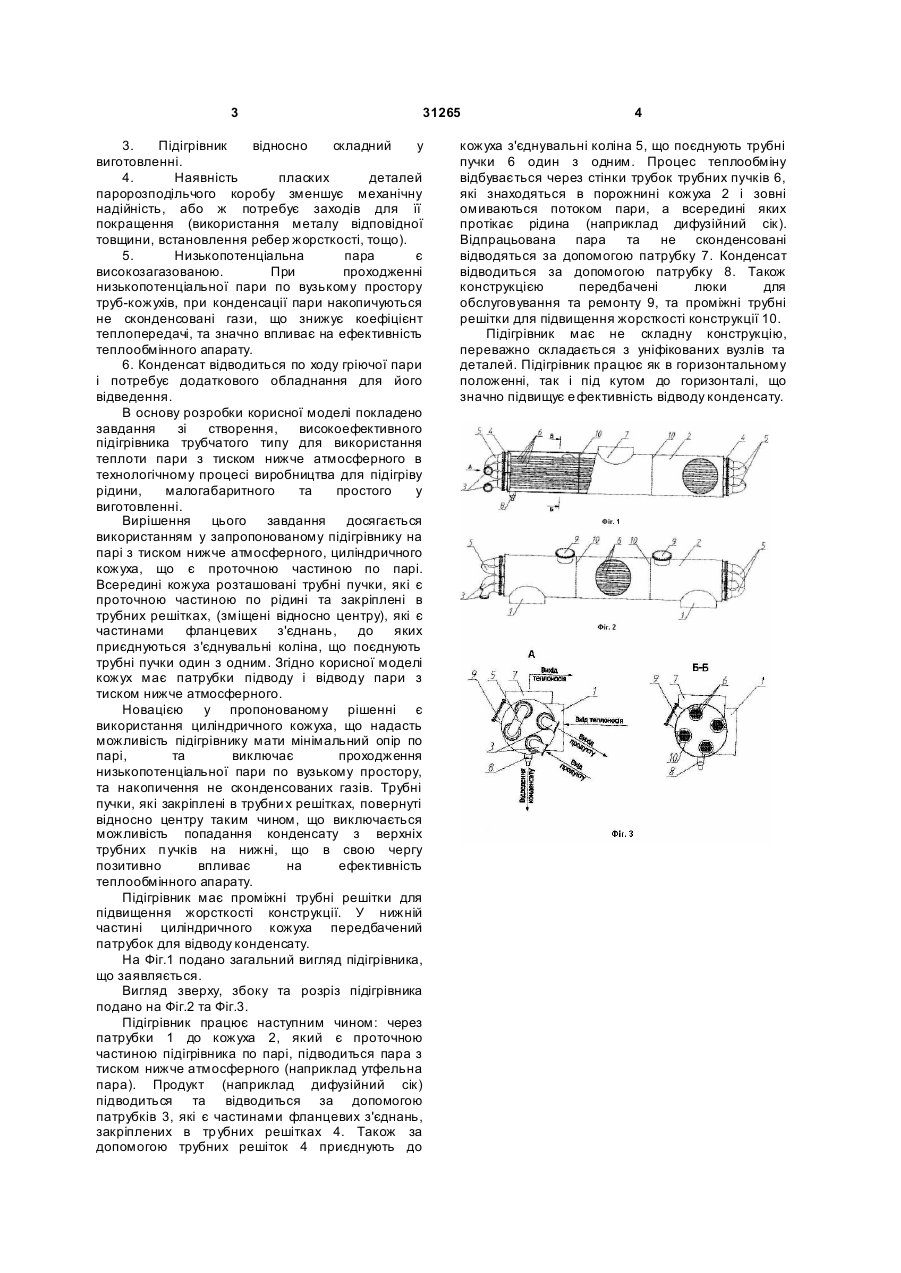

Підігрівник на парі з тиском нижче атмосферного, що містить патрубки підведення та 3 31265 3. Підігрівник відносно складний у виготовленні. 4. Наявність пласких деталей паророзподільчого коробу зменшує механічну надійність, або ж потребує заходів для її покращення (використання металу відповідної товщини, встановлення ребер жорсткості, тощо). 5. Низькопотенціальна пара є високозагазованою. При проходженні низькопотенціальної пари по вузькому простору труб-кожухів, при конденсації пари накопичуються не сконденсовані гази, що знижує коефіцієнт теплопередачі, та значно впливає на ефективність теплообмінного апарату. 6. Конденсат відводиться по ходу гріючої пари і потребує додаткового обладнання для його відведення. В основу розробки корисної моделі покладено завдання зі створення, високоефективного підігрівника трубчатого типу для використання теплоти пари з тиском нижче атмосферного в технологічному процесі виробництва для підігріву рідини, малогабаритного та простого у виготовленні. Вирішення цього завдання досягається використанням у запропонованому підігрівнику на парі з тиском нижче атмосферного, циліндричного кожуха, що є проточною частиною по парі. Всередині кожуха розташовані трубні пучки, які є проточною частиною по рідині та закріплені в трубних решітках, (зміщені відносно центру), які є частинами фланцевих з'єднань, до яких приєднуються з'єднувальні коліна, що поєднують трубні пучки один з одним. Згідно корисної моделі кожух має патрубки підводу і відводу пари з тиском нижче атмосферного. Новацією у пропонованому рішенні є використання циліндричного кожуха, що надасть можливість підігрівнику мати мінімальний опір по парі, та виключає проходження низькопотенціальної пари по вузькому простору, та накопичення не сконденсованих газів. Трубні пучки, які закріплені в трубни х решітках, повернуті відносно центру таким чином, що виключається можливість попадання конденсату з верхніх трубних п учків на нижні, що в свою чергу позитивно впливає на ефективність теплообмінного апарату. Підігрівник має проміжні трубні решітки для підвищення жорсткості конструкції. У нижній частині циліндричного кожуха передбачений патрубок для відводу конденсату. На Фіг.1 подано загальний вигляд підігрівника, що заявляється. Вигляд зверху, збоку та розріз підігрівника подано на Фіг.2 та Фіг.3. Підігрівник працює наступним чином: через патрубки 1 до кожуха 2, який є проточною частиною підігрівника по парі, підводиться пара з тиском нижче атмосферного (наприклад утфельна пара). Продукт (наприклад дифузійний сік) підводиться та відводиться за допомогою патрубків 3, які є частинами фланцевих з'єднань, закріплених в тр убних решітках 4. Також за допомогою трубних решіток 4 приєднують до 4 кожуха з'єднувальні коліна 5, що поєднують трубні пучки 6 один з одним. Процес теплообміну відбувається через стінки трубок трубних пучків 6, які знаходяться в порожнині кожуха 2 і зовні омиваються потоком пари, а всередині яких протікає рідина (наприклад дифузійний сік). Відпрацьована пара та не сконденсовані відводяться за допомогою патрубку 7. Конденсат відводиться за допомогою патрубку 8. Також конструкцією передбачені люки для обслуговування та ремонту 9, та проміжні трубні решітки для підвищення жорсткості конструкції 10. Підігрівник має не складну конструкцію, переважно складається з уніфікованих вузлів та деталей. Підігрівник працює як в горизонтальному положенні, так і під кутом до горизонталі, що значно підвищує е фективність відводу конденсату.
