Скрубер для вловлювання бензольних вуглеводнів з коксового газу
Номер патенту: 20441
Опубліковано: 15.01.2007
Автори: Лавський Олександр Миколайович, Кигель Генадій Абрамович, Бихало Борис Іванович, Скрипченко Микола Павлович, Єремеєв Юрій Володимирович, Кауфман Семен Ілліч, Власов Генадій Олександрович
Формула / Реферат
Скрубер для вловлювання бензольних вуглеводнів з коксового газу, що містить зварний герметичний циліндричний корпус зі штуцерами та люками, пристрій для зрошування поглинальною рідиною, осушувальну тарілку, розміщену над ним, багатоярусні насадки, який відрізняється тим, що насадки виконані металевими з ромбоподібними отворами, розміри яких вибрані з умов стійкого підтримання стабільної рідинної плівки, кожний наступний ярус насадки встановлено з поворотом на 45° відносно попереднього, перед кожним ярусом насадки встановлена газорозподільна тарілка з рівномірно розміщеними по її поверхні патрубками відведення газів, переливними пристроями та розподільними тарілками під ними.
Текст

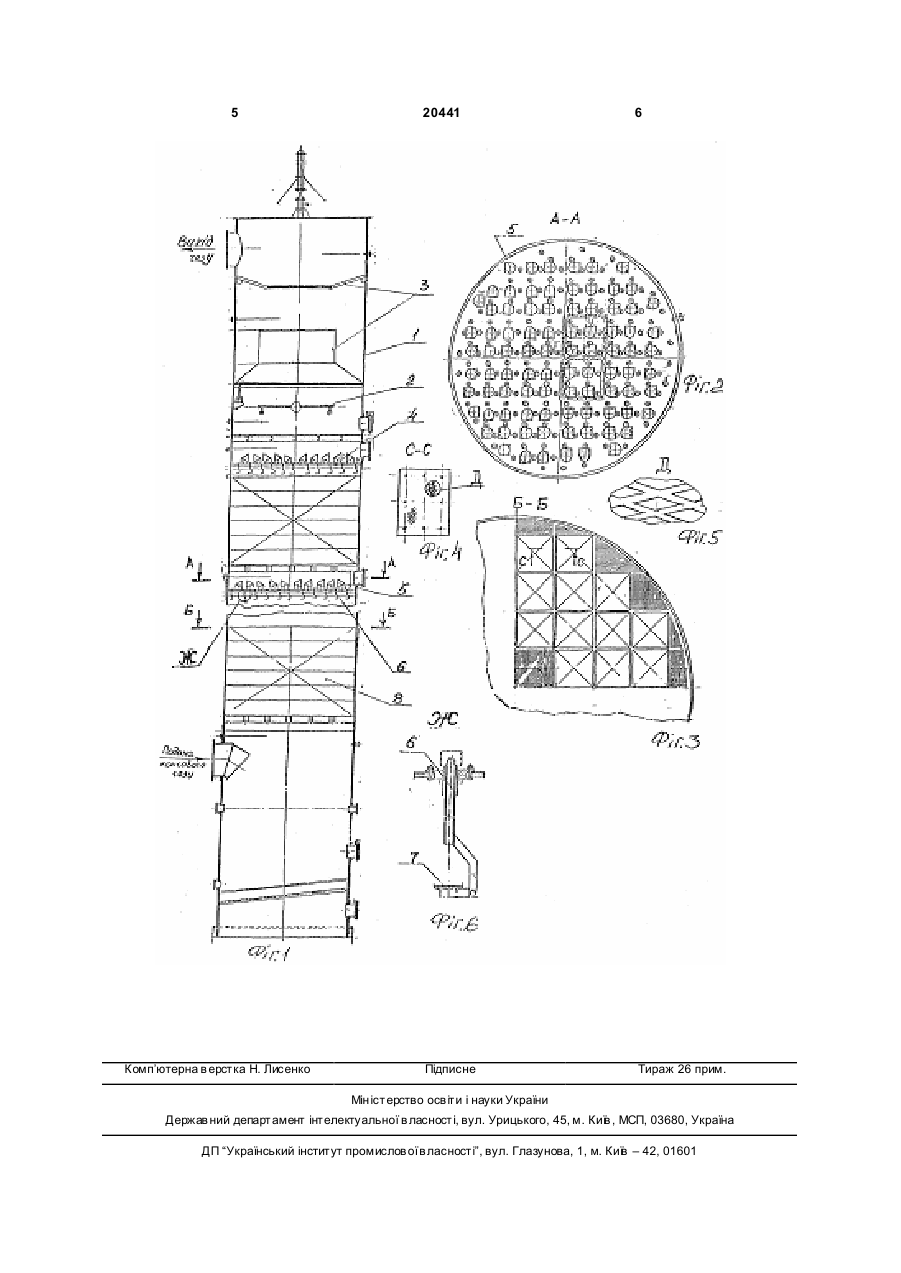

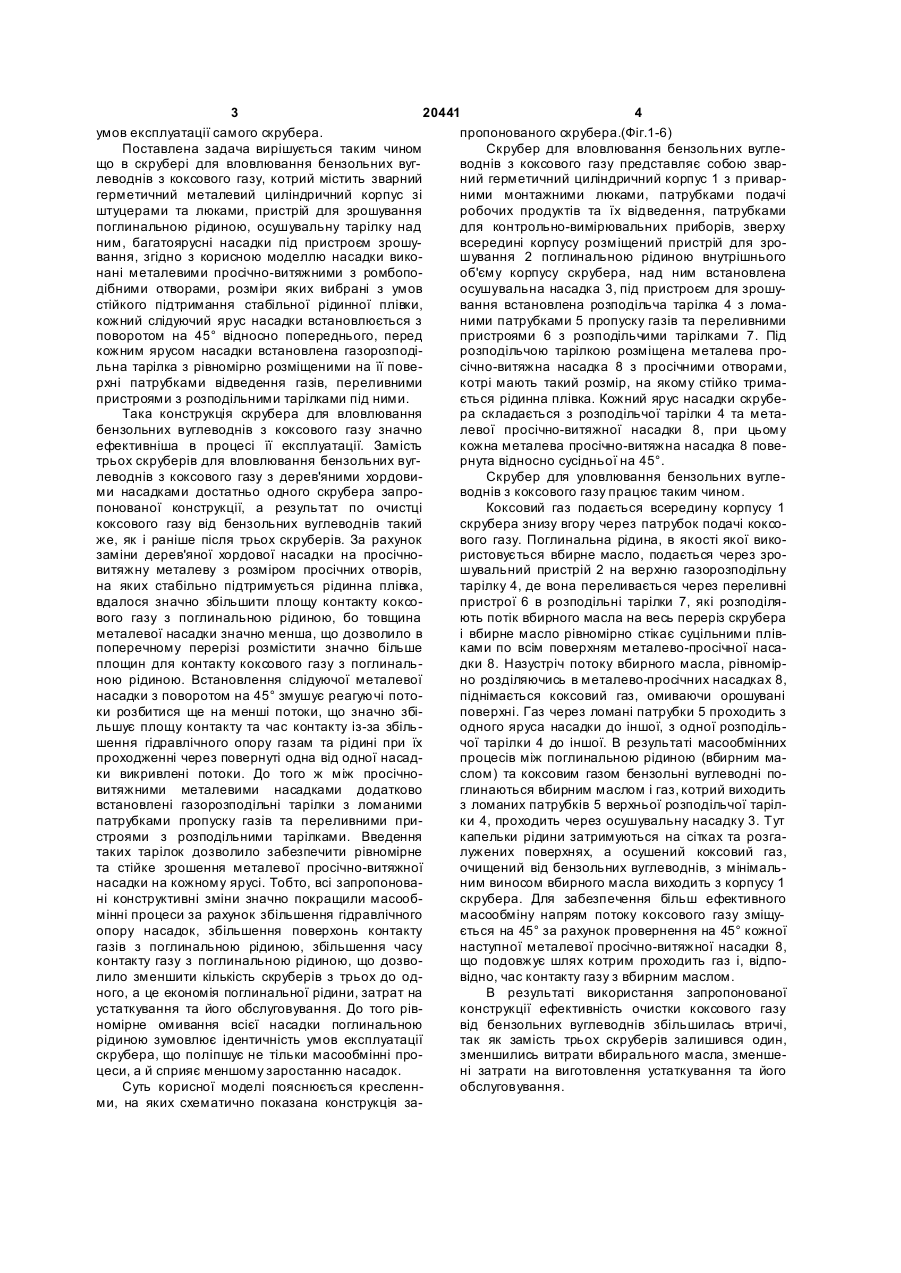

Скрубер для вловлювання бензольних вуглеводнів з коксового газу, що містить зварний герме 3 20441 4 умов експлуатації самого скрубера. пропонованого скрубера.(Фіг.1-6) Поставлена задача вирішується таким чином Скрубер для вловлювання бензольних вуглещо в скрубері для вловлювання бензольних вугводнів з коксового газу представляє собою зварлеводнів з коксового газу, котрий містить зварний ний герметичний циліндричний корпус 1 з приваргерметичний металевий циліндричний корпус зі ними монтажними люками, патрубками подачі штуцерами та люками, пристрій для зрошування робочих продуктів та їх відведення, патрубками поглинальною рідиною, осушувальну тарілку над для контрольно-вимірювальних приборів, зверху ним, багатоярусні насадки під пристроєм зрошувсередині корпусу розміщений пристрій для зровання, згідно з корисною моделлю насадки викошування 2 поглинальною рідиною внутрішнього нані металевими просічно-витяжними з ромбопооб'єму корпусу скрубера, над ним встановлена дібними отворами, розміри яких вибрані з умов осушувальна насадка 3, під пристроєм для зрошустійкого підтримання стабільної рідинної плівки, вання встановлена розподільча тарілка 4 з ломакожний слідуючий ярус насадки встановлюється з ними патрубками 5 пропуску газів та переливними поворотом на 45° відносно попереднього, перед пристроями 6 з розподільчими тарілками 7. Під кожним ярусом насадки встановлена газорозподірозподільчою тарілкою розміщена металева прольна тарілка з рівномірно розміщеними на її повесічно-витяжна насадка 8 з просічними отворами, рхні патрубками відведення газів, переливними котрі мають такий розмір, на якому стійко тримапристроями з розподільними тарілками під ними. ється рідинна плівка. Кожний ярус насадки скрубеТака конструкція скрубера для вловлювання ра складається з розподільчої тарілки 4 та метабензольних вуглеводнів з коксового газу значно левої просічно-витяжної насадки 8, при цьому ефективніша в процесі її експлуатації. Замість кожна металева просічно-витяжна насадка 8 поветрьох скруберів для вловлювання бензольних вугрнута відносно сусідньої на 45°. леводнів з коксового газу з дерев'яними хордовиСкрубер для уловлювання бензольних вуглеми насадками достатньо одного скрубера запроводнів з коксового газу працює таким чином. понованої конструкції, а результат по очистці Коксовий газ подається всередину корпусу 1 коксового газу від бензольних вуглеводнів такий скрубера знизу вгору через патрубок подачі коксоже, як і раніше після трьох скруберів. За рахунок вого газу. Поглинальна рідина, в якості якої викозаміни дерев'яної хордової насадки на просічнористовується вбирне масло, подається через зровитяжну металеву з розміром просічних отворів, шувальний пристрій 2 на верхню газорозподільну на яких стабільно підтримується рідинна плівка, тарілку 4, де вона переливається через переливні вдалося значно збільшити площу контакту коксопристрої 6 в розподільні тарілки 7, які розподілявого газу з поглинальною рідиною, бо товщина ють потік вбирного масла на весь переріз скрубера металевої насадки значно менша, що дозволило в і вбирне масло рівномірно стікає суцільними плівпоперечному перерізі розмістити значно більше ками по всім поверхням металево-просічної насаплощин для контакту коксового газу з поглинальдки 8. Назустріч потоку вбирного масла, рівномірною рідиною. Встановлення слідуючої металевої но розділяючись в металево-просічних насадках 8, насадки з поворотом на 45° змушує реагуючі потопіднімається коксовий газ, омиваючи орошувані ки розбитися ще на менші потоки, що значно збіповерхні. Газ через ломані патрубки 5 проходить з льшує площу контакту та час контакту із-за збільодного яруса насадки до іншої, з одної розподільшення гідравлічного опору газам та рідині при їх чої тарілки 4 до іншої. В результаті масообмінних проходженні через повернуті одна від одної насадпроцесів між поглинальною рідиною (вбирним маки викривлені потоки. До того ж між просічнослом) та коксовим газом бензольні вуглеводні повитяжними металевими насадками додатково глинаються вбирним маслом і газ, котрий виходить встановлені газорозподільні тарілки з ломаними з ломаних патрубків 5 верхньої розподільчої тарілпатрубками пропуску газів та переливними прики 4, проходить через осушувальну насадку 3. Тут строями з розподільними тарілками. Введення капельки рідини затримуються на сітках та розгатаких тарілок дозволило забезпечити рівномірне лужених поверхнях, а осушений коксовий газ, та стійке зрошення металевої просічно-витяжної очищений від бензольних вуглеводнів, з мінімальнасадки на кожному ярусі. Тобто, всі запропонованим виносом вбирного масла виходить з корпусу 1 ні конструктивні зміни значно покращили масообскрубера. Для забезпечення більш ефективного мінні процеси за рахунок збільшення гідравлічного масообміну напрям потоку коксового газу зміщуопору насадок, збільшення поверхонь контакту ється на 45° за рахунок провернення на 45° кожної газів з поглинальною рідиною, збільшення часу наступної металевої просічно-витяжної насадки 8, контакту газу з поглинальною рідиною, що дозвощо подовжує шлях котрим проходить газ і, відполило зменшити кількість скруберів з трьох до одвідно, час контакту газу з вбирним маслом. ного, а це економія поглинальної рідини, затрат на В результаті використання запропонованої устаткування та його обслуговування. До того рівконструкції ефективність очистки коксового газу номірне омивання всієї насадки поглинальною від бензольних вуглеводнів збільшилась втричі, рідиною зумовлює ідентичність умов експлуатації так як замість трьох скруберів залишився один, скрубера, що поліпшує не тільки масообмінні прозменшились витрати вбирального масла, зменшецеси, а й сприяє меншому заростанню насадок. ні затрати на виготовлення устаткування та його Суть корисної моделі пояснюється кресленнобслуговування. ми, на яких схематично показана конструкція за 5 Комп’ютерна в ерстка Н. Лисенко 20441 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrubber for recovery of benzene hydrocarbons from coke gas
Автори англійськоюVlasov Henadii Oleksandrovych, Kaufman Semen Illich, Skrypchenko Mykola Pavlovych
Назва патенту російськоюСкруббер для улавливания бензольных углеводородов из коксового газа
Автори російськоюВласов Геннадий Александрович, Кауфман Семен Ильич, Скрипченко Николай Павлович
МПК / Мітки
МПК: B01D 47/00
Мітки: вуглеводнів, бензольних, вловлювання, коксового, скрубер, газу
